Воркутинские пневматы - Часть 1. Рукоятка

Авторизация
admin

1 442 просмотра

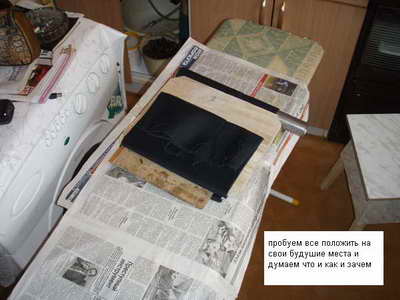

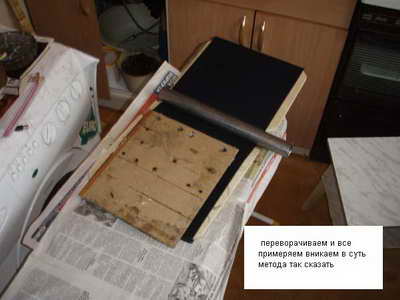

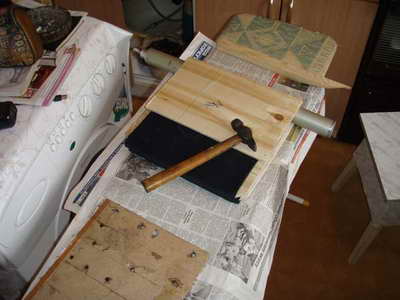

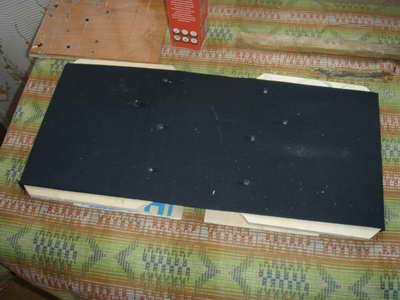

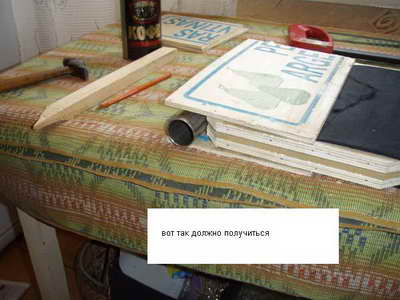

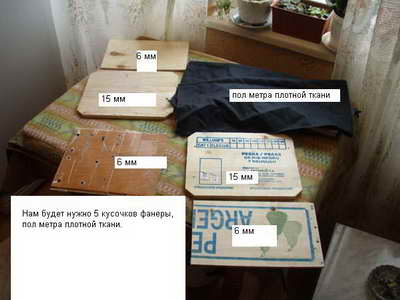

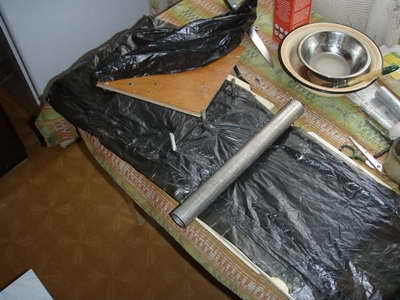

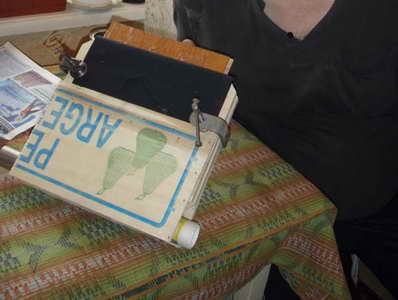

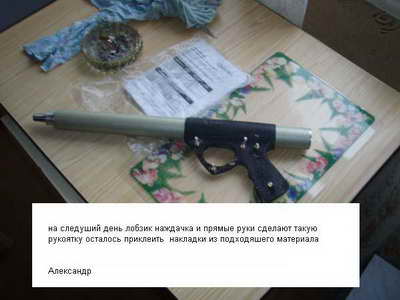

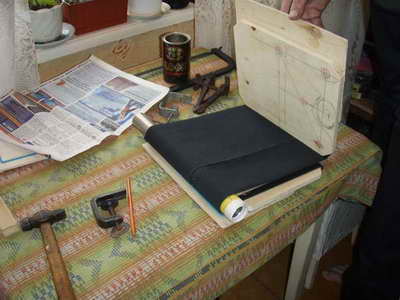

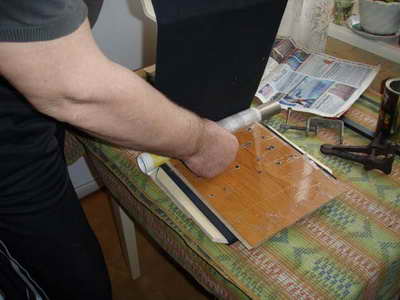

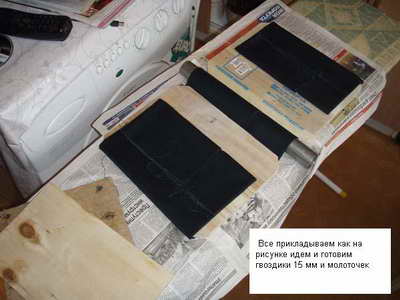

На изготовление заготовки ушло 2 часа и еше 2 часа на лобзик, напильник и шкурки. Приспособа формирует заготовку, скажем так, хомут в размерах. Потом, разбираем, вытаскиваем, лобзиком выпиливаем и шлюфуем, наклеиваем накладки.

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов

Изготовление ручка Воркутинских пневматов
Изготовление ручка Воркутинских пневматов













Авторизация


14 Комментариев


Рекомендуемые комментарии

это пневмат моей жены делал
в прошлом году ручка новая
сначала неудачно сделал тесная было
ей в гидрике и еше она хочет на
ручке сделать рисунок - сдирает с рикунка
Пикассо поэтому и широкая рукоятка а то
летяшая в небе не влезет -так что мне хорошо чего и вам
желаю. Надо жену приобшить к здоровому
образу жизни ну типа грести на веслах
полезно для фигуры (а как полезно подвоху ) померзнуть в воде -
разглаживает кожу итд Особенно действует
статьи я в начале увлечения По цитировал
ей статьи Бодрого Линя и других форумчан
по семейному отдыху
Александр

Поделиться этим комментарием


Ссылка на комментарий
roma.t34 в моих фото альбомах есть
есть альбом Детали ружа тап фотки как
я на этой приспособе делал рукоятку внукуу
я закладываю 3 слоя стеклоткнаи
если что спрашивайте в личке или здесь
ручки и правда хорошие получаются и быстро можно сделать что то пордрезать
потом можно и как мастер модель использовать Хорошо то что разные получаюится на зиму лето итд
Александр

Поделиться этим комментарием


Ссылка на комментарий
Клапнаник основная компоновка по схеме шубина гидрокомпенсация подклананного
пространства (малсо впрыскиваемся) механичечкое изменение характеристики
клапана что бы почетче рабатал

сфоткаю выложу
а так пневмат как пневмат основое достоинство что он мой :) и у меня онъ
не один Во..!
александр

Поделиться этим комментарием


Ссылка на комментарий
в понедельник админы сайта обешали выложить фото пример использования

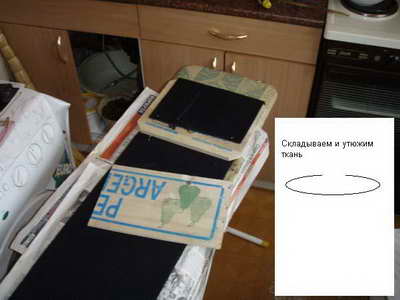

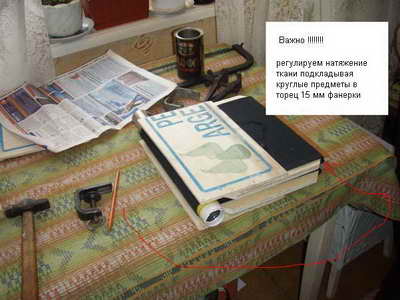

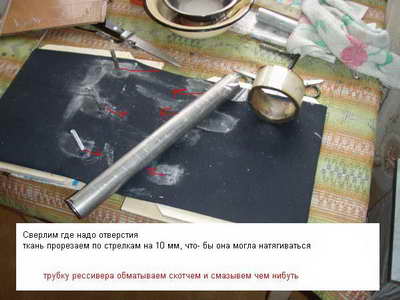

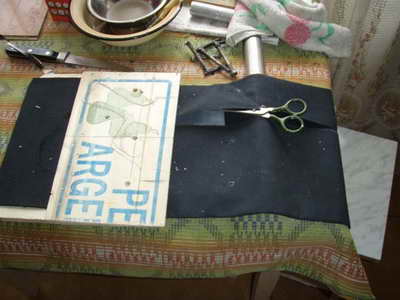

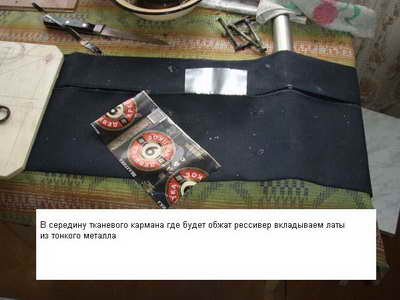

ткань служит что бы обжать закотовку
создать давление она регулируется что бы
очень плотно обзать закотовку для это го

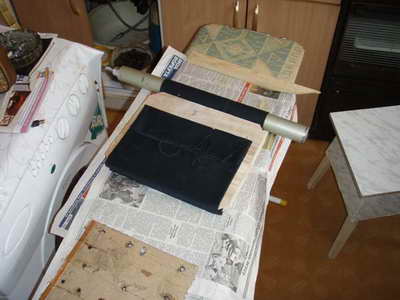

мы ее и утюдим что бы села обратите внимание ткань специально сделана
длинее чем мог ла бы быть это позволяет
ей растягиваться так сказать в зоне ее упругих деформаций и очень плотно охватывать стеклоткань Соверую вам
сложить что то подобное стубцине из кусочков картона и бумаги и все станет на свои
места
Александр

Поделиться этим комментарием


Ссылка на комментарий
[quote name="aquatic"]Как я понимаю ручка выпеленная из фанеры обтягивается стеклотканью?[/quote]

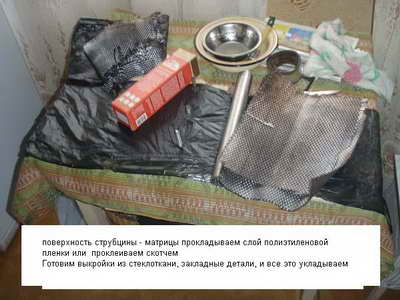

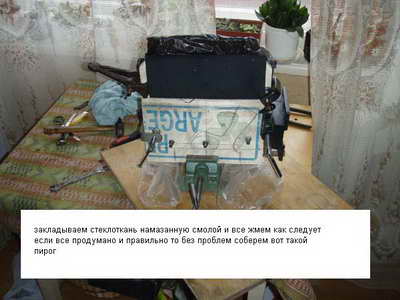

Нет ручка стеклопластиковая а на самом деле делаем угле стекло пластик так тоньше получается 3 слоя В серии фото
изготовление ленточной матрицы известной
со средних веков - она формирует заготовку из которой вырезаем рукоятку
при этом качество композита вполне
У меня в фото альбоме Детали ружа есть
пример посмотрите Это отличная технология
вполне заменият Зелиночную и при этом дает простор фантазии
Мы не делаем рукоятки из фанеры. !!!!
Александр

Поделиться этим комментарием


Ссылка на комментарий
Как я понял, получается стеклопастиковый хомут, одеваемый на ресивер и стягивается винтами. А зазор, в данном случае 6мм, зависит от толщины куска фанеры, на фото он ламинированный ?[img]C:Documents and SettingsVIKМои документыМои рисункихомут[/img]

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Bryvik"]Как я понял, получается стеклопастиковый хомут, одеваемый на ресивер и стягивается винтами. А зазор, в данном случае 6мм, зависит от толщины куска фанеры, на фото он ламинированный ?[img]C:Documents and SettingsVIKМои документыМои рисункихомут[/img][/quote]

правильно стягиваем винтами и елси надо
то склеивамем в районе скобы СК
можно проложить кусочек стекло ткани
У меня немного по другому в хомуте формируем
кольцевую канавку в которую входит
выступ или стопорное кольцо центрального
узла Воркутинки
Александр

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Bryvik"]В статью еще одну фотку готовой рукоятки, с торца, и все вопросы отпали б.А так все классно :-)[/quote]

попрошу админа может добавит.

александр г Воркута

Поделиться этим комментарием


Ссылка на комментарий
