Воркутинские пневматы - Часть 2. Рукоятка

Авторизация
admin

1 269 просмотров

Использование ленточной струбцины для рукояток ружей

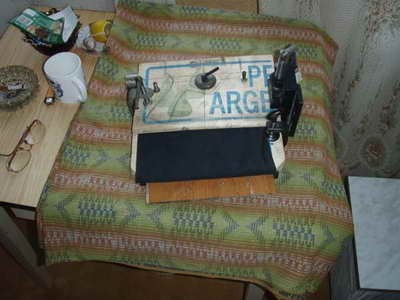

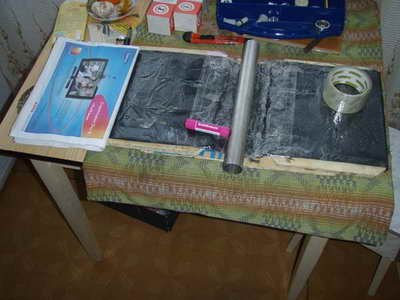

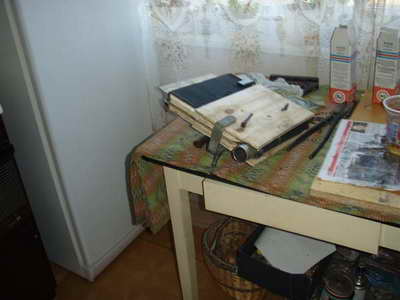

На рукоятку надо 3 слоя стеклоткани и грам 250 смолы. Ленточную матрицу проклеиваем скотчем, к нему эпоксидка не липнет.

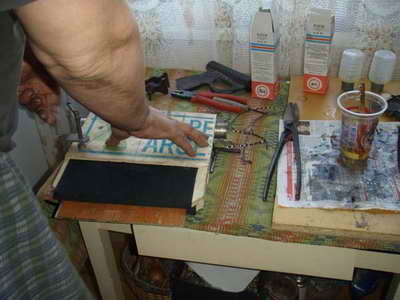

Режем как надо стеклоткань, с запасом и пропитанную смолой укладываем на матруцу-выкройку, делаем просто оборачивая бумагой рессивер и, примерно, вырезаем с запасом. У меня нарезаны куски 200х400мм, толшина ткани около 1 мм.

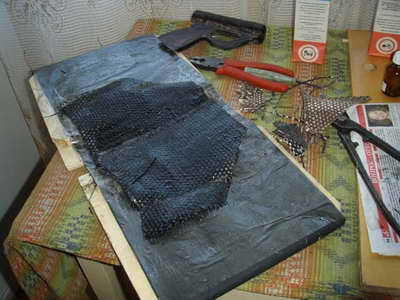

Уже на матрице укладывем кусочки, где надо 4 слой усиления. Это нужно, потому что при шлифофке срезается часть наружного слоя, хотя, мой приятель, наоборот,  клеит усиление сверху после установки втулок для СК и других закладных.

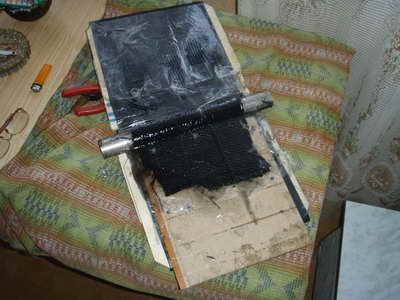

Укладываем в матрицу обернутый скотчем и смазаный (я просто смазываю маслом машинным) рессивер и прокладку (желтенькую фанерку), она нужна для то что бы формировался зазор у меня 6.8 мм толшиной. В этом зазоре будет находится механизм СК и линесбрасывателя, это 6 мм и натяг для закрепления рукоятки о8 мм.

Тут есть монент, у меня заготка рессивера для ручек специальная, мне ее поцарапать не жалко, а вот если она одна, то нужно рессивер обернуть скотчем или пленкой так, что бы концы ее заходилини на прокладку что то напоминаюшее букву омега,  что бы смола не протекала в зазор между торцам прокладки и рессивера тогда ручка снимется очень легко.

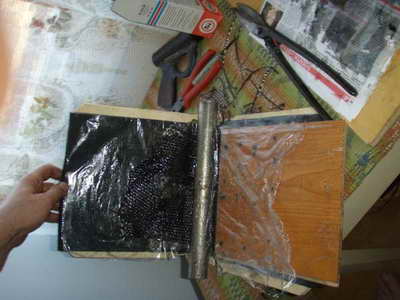

Все акуратно, что бы не сдвинуть закрываем.

Постепено зажимаем.


Видно на матрице нарисована рукоятка это для того что бы случайно не просверлить в ненужном месте.


через 6 -9 часов открываю и вытаскиваю заготвку.

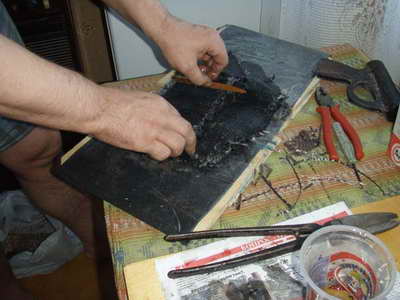

Лобзиком и напильником  выпиливаем  и делаем как надо

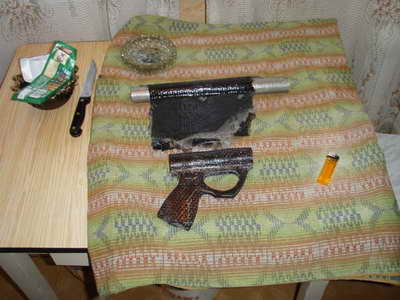

Ну эта фотка пример более сложной ручки, с упорной канавкой для центрального узла можно сформировать и более сложные формы, например полости в рукоятте для деталей спускового механизма или сделать  ручку выпуклой, так пожестче будет,  для это го используем закладные пуансоны по форме полости. А под ткань струбцины закладывем что то помягче у меня Изолон, а раньше было старое детсое одеяло в 2 слоя.

Александр (г.Воркута)
