Воркутинские пневматы - Часть 3. Линесброс

Авторизация
admin

1 314 просмотра

Работа над ошибками по рукоятке (см. Часть 1 и Часть 2 ) и изготовление линесбрасывателя.

При единичном изготовлении рукояток часто возникают вопросы, как получается, что в разных местах разная толщина, какая она должна и в каких местах.

Ответ кроется в последовательности действий:

Сделать матрицу.

Выклеить заготовку с толщиной стеклопластика 3.5 мм.

Вырезать по контуру !!!!!! Края не скруглять и просверлить необходимые отверстия .

Изготовить детали СМ и линесбрасывателя и установить их в рукоятку после этого нарастить в тех местах, где вы считаете нужным еще толщину. Я наращиваю в местах перехода от ресивера к ручке до 5 мм, потом срезаю по галтели (на фотках видно), и с внутренней стороны наращиваю на 2 мм скобу спускового крючка (у меня конструктив такой, что мне так удобнее).

Обработать начисто наждачной бумагой на основе карбида кремния не очень мелкой это лучше, чем напильники, они быстро затупиться и покрасить или оклеить тонкой стеклотканью на смоле с пигментом (это лучше).

ВАЖНО!

Нельзя клеить заготовку использую подкрашенную смолу

Нельзя добавлять отвердитель выше нормы будет хрупкая !!!!!!

Фотки дальше поясняют как я добавляю слои. Тут показано, что добавлен один слой, но реально добавляю сколько нужно и ткань использую тонкую 0,2- 0,3 мм. Итого примерно 16 слоев ткани это три толшине стеклоткани 0,3 мм. Это около 1кв метра, весом, примерно грамм 280, из которых, большая часть уйдет в отходы (денег жаль, а куда деваться).

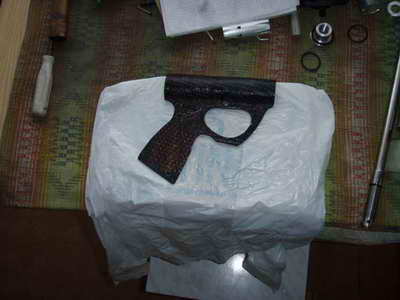

Вставить в заготовку пластину (фанеру обычно)  по толшине зазора обернутую полиэтиленом.

Вставить в заготовку пластину (фанеру обычно) по толшине зазора обернутую полиэтиленом.

Воркутинские пневматы - Часть 3

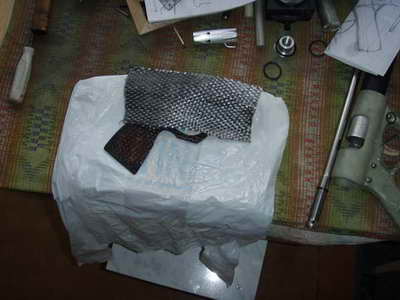

Уложить пропитанную смолой ткань, чтобы она перекрывала все необходимые места. На рисунке ткань не пропитана. Конечно ее надо пропитать удалить воздух и т.д.

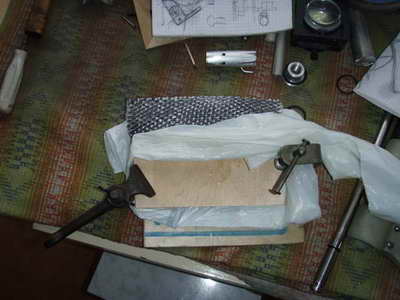

Сверху к плоской части рукоятки через полиэтиленовую прокладку прижимаем стеклоткань. Важно, что бы пластинка сверху была плотно прижата к изгибу образованному плоской частью и частью обрачиваюшую рессивер

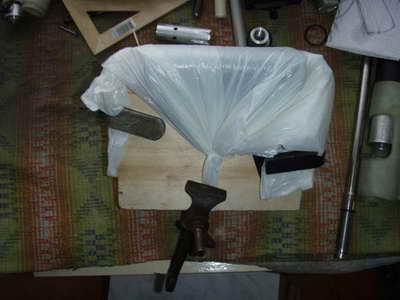

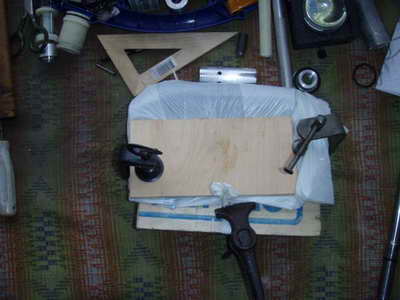

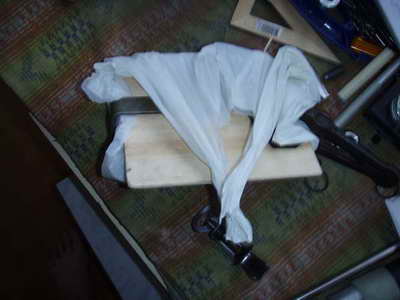

Через полиэтилен руками плотно прижимаем стеклоткань к заготовке оборачиваем с натягом полиэтиленом переварачиваем и закрепляем 3 струбциной. Отверстия перед нарашиванием надо закрыть я просто использую трубочки от ватных палочек.

На следующих 2 фотках показано, что получается с двух сторон.

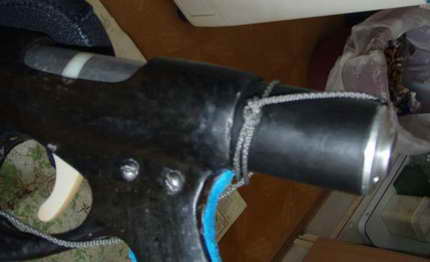

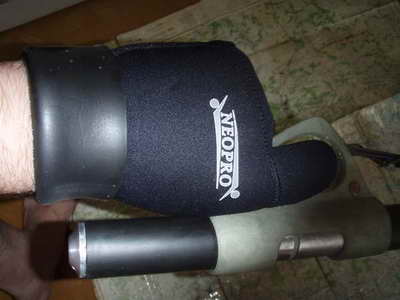

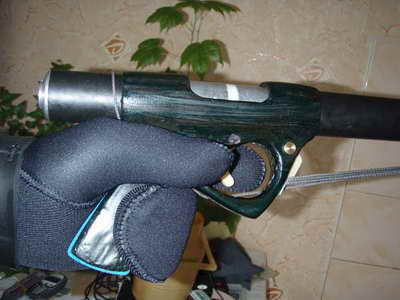

Вот фотки рукояток моих пневматов. Я собираю фотки ружей и буду рад если кто то пришлет мне фотку своего ружа на майл. А лучше на форум , или в фотогалерею ружей для подводной охоты, за одно и обсудим. Эти рукоятки сделаны по технологии первых двух статей (см. Часть 1 и Часть 2 ) и опробованы в деле.

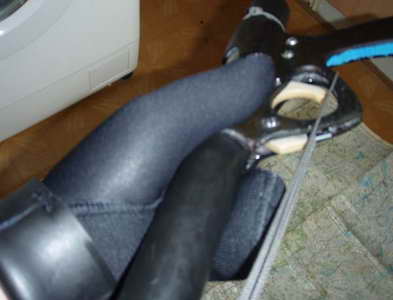

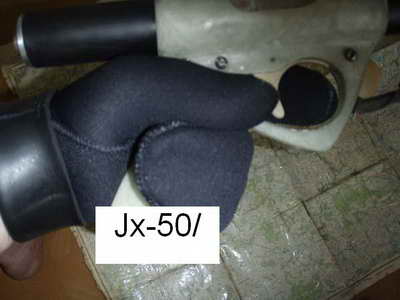

Изготовление рукоятки Воркутинских пневматов

Изготовление рукоятки Воркутинских пневматов

Изготовление рукоятки Воркутинских пневматов

Изготовление рукоятки Воркутинских пневматов

Изготовление рукоятки Воркутинских пневматов

Линесбрасыватель

Линесбрасыватель очень простой и состоит из одной детали, ну на фотках все видно. Обратите внимание, что СК выполнен регулируемым !!!!!! Это позволяет очень точно настроить ружо - без напильника, как при изготовлении, так и при ТО.

У моих ружей есть свободный ход СК примерно миллиметра 3-4мм этого хватает, что бы разблокировать линесбасыватель. Взводиться линесбрасыватель автоматом с характерным щелчком, укладывать тоже просто.

Есть ли недостатки, у кого их нет. Сразу хочу сказать мешает ли рычаг СК в момент срабатывания - нет это учтено в дизайне рукоятки. Детали изготовлены из очень прочной пластмассы марку, к сожалению, не знаю, применяется при футеровки барабанов трения подъемных машин. Есть и стеклопластиковые и копралоновые, последние, наверно, лучше всех. На примере линесбрасывателя видно, что создание конструкции ружья задача комплексная и это, скорее, вопрос технологии, чем теории. К чему это я ? Нельзя просто скопировать тот или иной узел и вставить его в конструкцию. Нужно хотя бы в обших чертах представлять как будет работать вся система !!!! включая и подводного охотника.

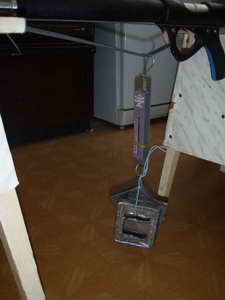

линесбрасыватель прочно удерживает  линь
линесбрасыватель прочно удерживает линь

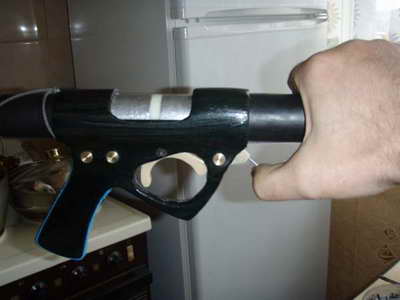

линессбрасыватель в открытом положении
линессбрасыватель в открытом положении

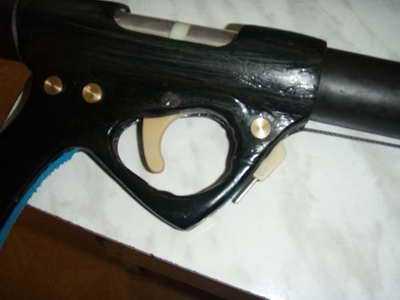

линесбрасыватель в закрытом положении
линесбрасыватель в закрытом положении

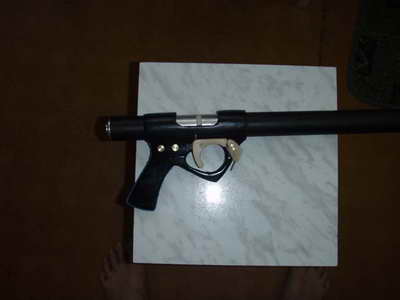

положение рычагов линесбрасывателя в закрытом положении
положение рычагов линесбрасывателя в закрытом положении

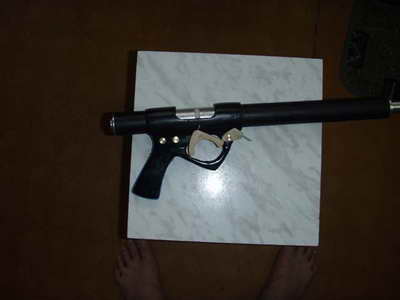

положение рычагов в открытом положении
положение рычагов в открытом положении

Конструирование - это искусство компромиссов. Представляете себе, как бы мне пришлось изгаляться, если бы у меня рукоятка не была разделена на половинки. Есть еще моменты, о них, когда дело дойдет до клапана.  Прикольно, но рукоятка и линесбрасыватель реально и очень влияют на резкость боя ружья. Хотел показать как расчитывается форма рукоятки, но это не по теме, потому рекомендую в поисковике набрать что-нибудь, типа - "формы рукоятки спортивного оружия" - Пока все.

И просьба к читателям, Я потратил время своей жизни, что бы написать эту, может, кому-то полезную статью и мне бы хотелось прочитать Ваше мнение, ибо коллективный разум (как говорит моя любимая дочь) рулит - и эти ружья тому подтверждение.

Да, я еще обешал сказать, где берут стеклоткань и смолу для жителей удаленных от крупных промышленных городов, их можно купить через Инет или тут www.kb1901.ru, или тут http://rushim.ru

С уважением,
Александр, г Воркута.

Авторизация


5 Комментариев


Рекомендуемые комментарии

Пневммтическое ружье для подводной охоты
с несеметричным залотниковым клапаном с механически изменяемой
расходной характеристикой , гидрокомпенсацией подклапанного пространства
и механической обратной связью в цепи управления клапаном
по положению линесбрасывателя. осушествляемой внешним элементом.

официально называется так а купить его
нельзя я не далаю на продажу а вот
принять участие в проэкте это мы только
за. и ружо ваше.
Александр
