Шлифовка ствола в фотографиях

Авторизация
admin

169 просмотров

Серия фотоснимков иллюстрирующая шлифовку ствола подводного ружья.

Шлифовка ствола
Шлифовка ствола

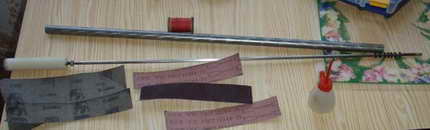

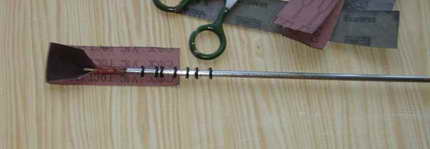

Это нужно для шлифовки ствола. И руки еще понадобятся :)

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

Шлифовка ствола
Шлифовка ствола

На фото нет, но в торец полученной трубочки из наждачной бумаги нужно вставить круглый кусочек резинки, я делаю из ластика.

Время в ручную, примерно 3 часа, если зажать в токарный станок, то 1 час. Я делаю вручную, считаю, так ровнее получается - ИМХО.

Шлифовка ствола
Шлифовка ствола

Александр, г.Воркута

Авторизация


11 Комментариев


Рекомендуемые комментарии

Три часа это не много. Я свой ствол полировал два дня. труда потратил не мерено. Результатом остался очень доволен. Технологию использовал ту же.

Поделиться этим комментарием


Ссылка на комментарий
при финишной обработке стволов интенсивное врашение не нужно и даже вредно ибо будет бочка
немного поворачиваем руками эта заготовка
была предватительно пройдена разверткой
в приспособе напоминаюшей рессивер зажатый в токарном станке где ее растянули
а сейчас пробуем на днях вариант предварительной
расвеловки при этом внутрь трубки заливается специальный пластик типа эпоксидки сверло сферической заточки
ну и кондуктор то же будет
Как получитьс фотки кину

Поделиться этим комментарием


Ссылка на комментарий
Я привык к несколько другому принципу обработки, а именно избегаю продольных движений без вращения так как при этом образуются продольные микроканалы и расход масла из ресивера резко возрастает с последующим беспрепятственным вымыванием масла из ствола. При обработке вращением образуются поперечные кольцевые микронеровности лучше удерживающие масло в ресивере и на внутренней поверхности ствола. Чтобы при обработке не образовывалась бочка совершаю равномерные возвратно-поступательные движения стволом при скорости вращения обрабатывающего инструмента (шкурки) 500-700 об/мин. Но прогресс неудержим и возможно я несколько отстал от новых методов обработки. Буду благодарен за подробное описание техпроцесса и приспособлений (в частности интересует развёртка и как удалось её удлиннить не нарушив соосность, приспособа напоминающая ресивер и подробный вариант предварительной рассверловки). Спасибо.

Поделиться этим комментарием


Ссылка на комментарий
Как связаться с ДЕДОМ СД? У меня к нему вопрос:Здравствуйте Дед СД! У меня одно из Ваших ружей: fishgun.by.ru/.../pn_sikalo.htm
(вверху справа). Проблема со стволом: очень глубокие царапины (даже вмятина небольшая наружу!). И вначале ствола вмятины во внутрь по кругу (от болта который вкручивается при разборке-сборке).Ружьё досталось б/у! В результате чего при зарядке, когда поршень проходит повреждённое место слышится короткая утечка воздуха, и и при разряженном ружье чуть-чуть травит! Вмятины в начале ствола ещё можно убрать, а вот в середине я очень сильно сомневаюсь.Что делать? У Вас мажно заказать новый ствол? Или как-то можно исправить этот?

Поделиться этим комментарием


Ссылка на комментарий
здравстуйте я не знаю
как связаться к уважаемым ДЕДОМ СД
так как лично с ним не знаком
а ствол я Вам могу сделать если у Вас
есть чертежи
для устранения глубоких царапин
надо сделать следушее
Промерять ствол если есть запас по допуску посадки резинового уплотнения
то просто прошлифовать его в размер
Эта операция не столь сложна больше базаров Посмотрите в инете тему
шустовка ствола еше говорят свинцевать ствол Если есть Вопросы то я Вам с удовольствием отвечу
если допуски выбраны то проше сделать
новый ствол

Александр г Воркута

Поделиться этим комментарием


Ссылка на комментарий
Для [b]salar350[/b] и [b]allex[/b]: Войдите в форум. Оставьте три сообщения в любых темах кроме "куплю, продам..." и "трепалка". После этого откроется личный ящик. Затем находите ник желаемого абонента в любом месте сайта. Щёлкаете по нику, открывается просмотр профиля. Слева будет строчка "Отправить сообщение". Щёлкаете по строчке, открывается личный ящик. Пишете сообщение. Внизу кнопка "Отправить". Вот и всё.

Поделиться этим комментарием


Ссылка на комментарий
