Переделка Mares Sten 40 под гарпун с гидродемпфированием втулки от Тайменя

Как я пришел к переделке ружья. На импортной пневматике для привязки линя к гарпуну и  его центровки в надульнике используется три детали – шайба, пружина, пластмассовая втулка. Изучив массу статей на эту тему, пришел к выводу, что эти три детали выкидывают практически все охотники, и используют либо металлическую скользящую втулку, с внутренним и наружным диаметрами как штатная центрирующая шайба, или, более технически продвинутые, втулку с гидродемпфированием. Я перепробовал все. Не понравилось то, что при использовании просто втулки идет сильное расклепывание утолщения (хвостовика) гарпуна, а от звука выстрела не только рыба – утки с воды разбегаются.



Решил попробовать втулку с гидродемпфированием, но возникли две проблемы. Первая – где взять материал. Нужен титан или дюралюминий Д 16 Т. Вторая – кто это выточит. Ни титана ни Д 16 Т у себя в городе я не нашел, и, после недолгих раздумий, решено – пробую из обычной стали. Всплывает вторая проблема - для надежной работы гидродемпфера нужна очень точная и чистая обработка втулки. С огромным трудом был найден подходящий токарь с хорошим оснащением, и по прошествии двух дней втулки (2 штуки) готовы, даже прикалены и заворонены.

Быстрее в воду – и, увы, первое разочарование – звук выстрела практически не изменился (хотя точность подгонки была до 1 сотки, но гидродемпфер толком не работает, хотя хвостовик перестал расклепываться)! Второе, менее обидное – коррозия берет даже вороненую сталь. Ладно, решил пока поохотиться с не совсем удачной конструкцией.

И вот (по прошествии двух сезонов) на просторах Интернета найдено решение (спасибо создателю сайта apox.ru)  – втулки от Тайменя. Невесомые, абсолютно обтекаемые, испытанные многими охотниками. Одно но, к стандартному итальянскому гарпуну их сложно приспособить (необходим фторопласт для гидродемпфера (где его взять в наше время?), и опять же хороший токарь). Решено покупать втулки с гарпунами, и уже под них несколько подогнать ружье -). Заказал в Таймене (Челябинск) гарпуны 500 мм в комплекте с втулками (400 от Тайменя коротковаты для Mares 40), через две недели получил по почте.

Первое что сделал – взвесил втулки. Действительно, тайменевские дюралюминиевые в 5 раз легче моих. Аккуратный прикаленый гарпун. И абсолютно иная система фиксации втулки в надульнике и гарпуна в поршне :(.

Но мы с руками - решаем эту проблему просто - на (в) надульник точим колечко – фиксатор втулки из капролоктана (рисунок 1, внутренний диаметр доводим наждачной шкуркой для посадки втулки с минимальным натягом), вставляем колечко в надульник и крепим (предварительно засверлив отверстия 1,3 мм через 120 градусов и нарезав резьбу М2) тремя винтами, головки винтов можно срезать, внутренние, выступающие части, спилить надфилем.



Просто приклеить колечко (такая мысль испытана) нельзя – обязательно его потеряете.  В поршне (сжигая мосты) рассверливаем конус на цилиндр глубиной 8 мм, диаметром 9 мм (испытано, поршень не страдает, да и усилие срыва гарпуна с поршня (в отличие от конуса Морзе на итальянце)  будет значительно меньше. В оставшуюся, внутреннюю, часть конуса, для центровки гарпуна и его фиксации вставляем (впрессовываем) кусочек подходящей пластмассовой трубки, с внутренним диаметром 4 мм (я использовал отрезок пробки от стандартного анкера 6х80, длинной 10 мм).

Для фиксация трубки сверлим поперек поршня (в нижней части трубки-фиксатора) отверстие диаметром 0,6 мм, вставляем туда кусочек подходящей по диаметру лески и заплавляем её торцы паяльником. Собираем ружье, накачиваем, и можно провести первое испытание в воде – звука выстрела практически не слышно (только удар поршня о демпфер в стволе, но это отдельная тема), да и точность и КПД ружья стали заметно выше (по моему, конечно, мнению).

На всякий случай (если не хочется переделывать «родной» поршень) приложил чертеж (рисунок 2), где поршень (достаточно надежный и простой в изготовлении, с дополнительным сальником) уже адаптирован под гарпун от Тайменя.

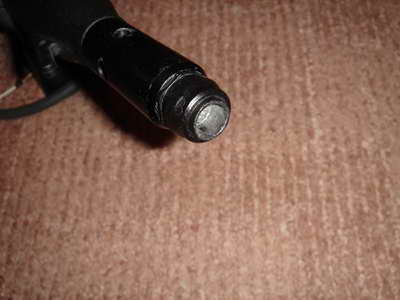

Кольцо-фиксатор
Кольцо-фиксатор

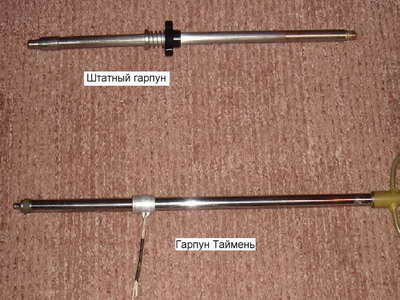

Гарпуны
Гарпуны

Поршень
Поршень

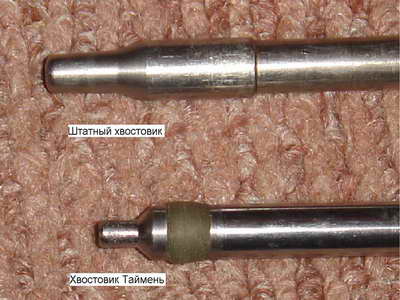

Хвостовики
Хвостовики

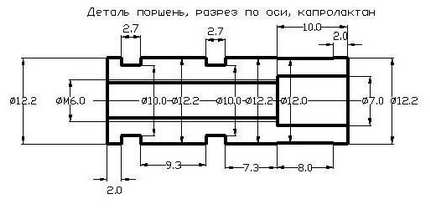

Поршень, капролон
Поршень, капролон

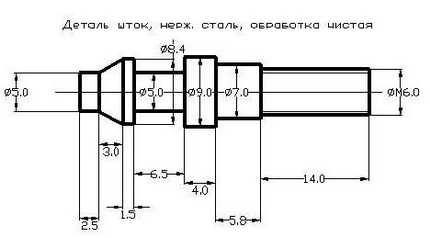

Шток поршня
Шток поршня

Вставка-фиксатор гарпуна
Вставка-фиксатор гарпуна


Резьба М6  на всех деталях с мелким шагом. Шток и вставка вворачиваются в поршень на эпоксидный или другой прочный клей.

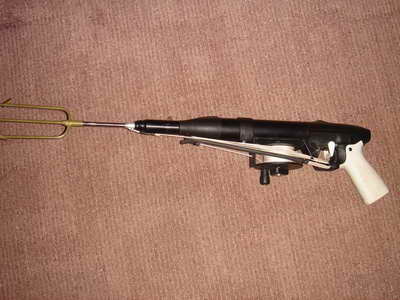

Ружье в сборе
Ружье в сборе

 Удачной всем охоты, Евгений Барков, Астана.
