Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное

Авторизация
admin

187 просмотров

Предлагаю простой способ модернизации ружья Cressi-sub SL star в пневмовакуумное. Для этой модернизации вам не потребуется сложное оборудование, например: токарный или сверлильный станок. Все это не нужно. Вся модернизация делается на коленке. Вам потребуются, в первую очередь,  руки. Предупреждаю сразу, руки должны уметь обращаться:

 1. с болгаркой (угловая отрезная машинка)

 2. с дрелью

Также необходимо дополнительно приобрести пару сверел (d=14мм и 13.5мм) + 1маслосъемный колпачок клапана автомобиля ваз (d=8мм).

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


а - диаметр ствола (рассверленный), в – диаметр втулки, е – длина втулки без расширения.

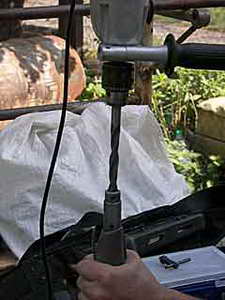

Для начала снимаем размеры маслосъемных колпачков. В моем случае они имели размеры: втулка – 13.5мм, в верхней части втулка расширяется до 14мм. Этот буртик не даст втулке провалиться внутрь ствола. Итак, если размеры вашего колпачка соответствуют размерам имеющимся у меня, то вам нужно 2 сверла: на 14 и 13.5мм. Сверлом на 13.5 проходим надульник практически до поршня (поршень желательно отвести до зацепления с шепталом, с выпущенным воздухом разумеется). Теперь внимание, сверлом на 14 нам нужно рассверлить ствол не до конца надульника, а на расстояние е + 2мм не  до поршня. Это необходимо для того чтобы маслосъемный колпачок упирался расширением в буртик, образованный переходом диаметров с 14 до 13.5мм.

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


Далее  нужно создать устройство надёжно удерживающее колпачок .В моем случае это стало самой сложной задачей , потому как токарного станка у меня нет. Пришлось порыться в гараже, в итоге была найдена алюминиевая трубка наружным диаметром 14мм. Дальше все просто. Сверлом на 13.5 рассверлил ее и обрезал до нужной длины (чтобы она на 5мм не доходила до обреза ствола).

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное

По месту просверлил ствол насквозь с двух сторон, нарезал резьбу и закрутил 2 винтика для фиксации втулки. Этого достаточно тем владельцам ружей, которые используют штатную оснастку гарпуна (шайба, пружина, втулка). В моем случае, так как я использую самодельный бегунок диаметром 10мм, пришлось дополнительно изготавливать направляющую для него. Подошла простая гайка М8 под ключ на 13, рассверленная 10мм сверлом. Для нее пришлось просверлить еще 2 отверстия под стопорные винты.

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


И вообще, самое сложное в переделке данного ружья – это правильно рассчитать длину втулки.

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


Теперь по колпачкам. Испробовал – загубил я их масса. В итоге остановился на импортных колпачках (Германия). Чем они мягче, тем лучше. Отечественные колпачки в ледяной воде не выдерживали и 2 – 3 выстрелов. У них просто-напросто хвостовиком срезало всю верхнюю часть. Колпачок внутри сужающегося конуса не должен иметь никаких ступенек, т.к. срезает прямо по ней.

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


Колпачок желательно использовать без сжимающей пружины (даже немецкие не выдерживали больше 15 выстрелов). Без пружины колпачок продержался уже 50 выстрелов. Я думаю, что при наползании хвостовика на манжету происходит ее расширение и пружина в итоге начинает упираться в удерживающую втулку, в итоге происходит разрыв манжеты. Уплотнение манжеты в надульнике осуществляется посредством сантехнической ленты (фум лента). Поэтому колпачок меняется в полевых условиях за 5 – 7 мин. Хвостовик ружья желательно скрутить с гарпуна, и зажав его в патрон дрели включив ее надфилем сделать скос хвостовика приблизительно 45 градусов.

Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное
Переделка пневматического ружья Cressi-sub SL star в пневмовакуумное


И вообще, если есть возможность, то желательно использовать гарпун таймень. Конус Морзе на хвостовике можно сточить. Гарпун надежно удерживается в стволе вакуумом. Еще раз повторю, все беды у меня при переделки ружья свелись к минимизации повреждения манжеты хвостовиком гарпуна. Четыре выходных отверстия в надульнике я закрыл подходящим по размеру отрезком резинового шланга, предварительно срезав часть пластика по кругу.



Что касается мощности ружья, да действительно оно стало мощнее. Не знаю как цифрами, но приведу один факт. 90 качков стандартным насосом за глаза хватает чтобы взять рыбу там где раньше приходилось качать до 150. 20мм доску стрела без наконечника пробивает навылет с дистанции 1м (от резьбы стрелы до цели). Субъективно, уменьшился подброс ружья.

Если вы решились на переделку ружья, то пожалуйста взвести все за и против, прикиньте свои силы перед тем, как начнете что-то делать, если не уверены в своих силах, лучше не начинайте. А если уж начали, то действуйте согласно поговорке: «Семь раз отмерь, один отрежь».

И еще, это не единственный способ перевести ружье на пневмовакуум. Можно придумать еще более интересные решения, вплоть до того, что использовать стандартную манжету таймень. А фиксирующую втулку выполнить заодно с направляющей втулки – бегунка.

Всем удачных охот и чистой воды!
