Мини раздельник на диоде Cree XP-G R5

Авторизация
admin

5 534 просмотра

Продолжаю эксперименты по применению светодиодов в подводном фанарестроении.

Ранее были использованы и проверены: лампа 3диода по 1вт (сумма 220лм), диод 10вт 600лм, диод P7 900лм.

На этом естественно не упокоился.

Я пользуюсь исключительно фонарями-"раздельниками": фонарь в руке или на ружье, а аккумулятор отдельно - на поясе. кому как нравится. Я фонарь устанавливаю на ружье - всегда свободная рука.

Мое мнение: тяжесть (аккумуляторы) должна висеть на поясе а не таскать тяжелый фонарь в руке. Хотя, есть фонари, которые плавают (почти). Как говорится на вкус и цвет .....

altalt

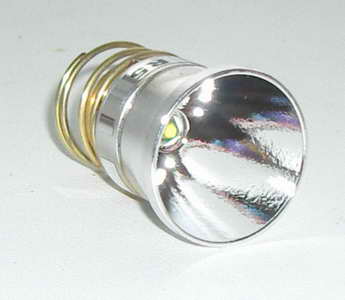

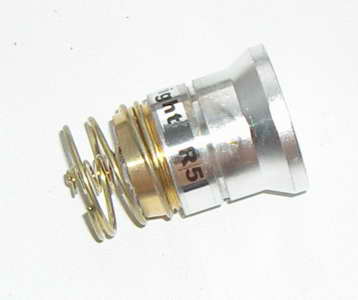

Предыдущие фонари чуток громоздки - наружный диаметр 60мм. В принципе ничего плохого. Но, решил пойти по пути миниатюризации, нарыл в Интернете головку Cree XP-G R5

Это готовый модуль диод + драйвер + отражатель. причем цена дешевле чем P7 без драйвера и линзы.

Световой поток Cree XP-G R5 320-350 лм (по разным источникам, мной не замерялся)

Данные мне попализь данные головки 2х видов: напряжение питания до 8.4в и 5-18. Естественно я выбрал 5-18в для раздельника - аккумулятор на 12в.

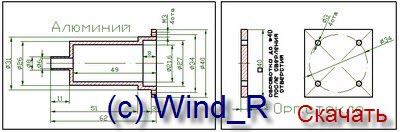

Делаем корпус фонаря:

alt

Материал алюминий ф40мм.

первоначально (сделал уже несколько фонарей данной конструкции для друзей) стекло устанавливалось на силиконовый герметик, в этом нет ничего плохого, работает. но в старших версиях установил резиновое колечко. т.е. для установки кольца делаете проточку под ваши размеры.

Внимание!!!
  У головок бывает разный посадочный размер, в чертеже у меня он указан 21.6мм,
бывают головки 22мм
Прежде чем точить по моим чертежам, измерьте головку!!!

Стекло:

Обычное орг.стекло, вначале вырезаем квадрат 40 х 40мм, сверлим отверстия под болты, далее из квадрата делаем круг на наждаке, привернув к корпусу фонаря. если отверстие сверлить сразу в круглой заготовке, то орг.стекло может лопнуть, т.к. тонкие стенки.

Герметизация провода:

во всех своих конструкциях иду по упрощению. можно нагородить резьб, гаее и уплотнительных колес, я делаю проще заливаю конец провода в фонаре эпоксидкой.

alt

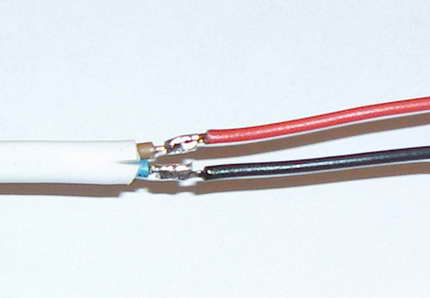

1) провод оголяется

2) лудится

3) припаиваются концы

alt

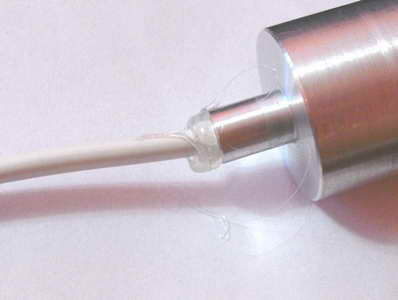

вставляем в фонарь провода, чтобы эпоксидка не утекла, термоклеем заливаем промежуток между корпусом фонаря и проводом.

alt

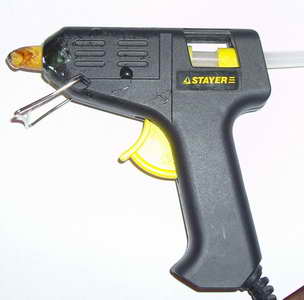

вот таким пистолетом (удобная вещь):

alt

Заливаем эпоксидку: фонарь переворачиваем и заливаем 10мм эпоксидки на дно. залуженный участок проводов будет находится в эпоксидке!!!

Если вам вдруг понадобится заменить провод: из фонаря вытаскиваем головку, бросам корпус фонаря в кипяток, на 5 мин, далее спокойно, отверткой выковыриваем эпоксидную смолу (она становится мягкой), и все, устанавливаем провод по той же схеме.

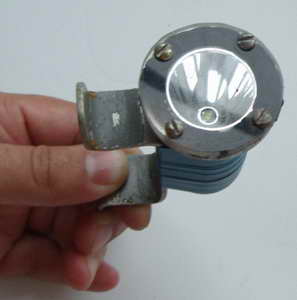

Вот что получилось

altalt

стекло установленно на герметик


alt

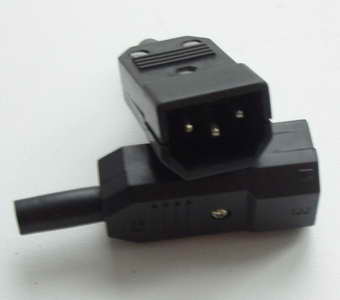

использую компьютерные, сетевые разъемы для подключения фонаря к аккумулятору



alt

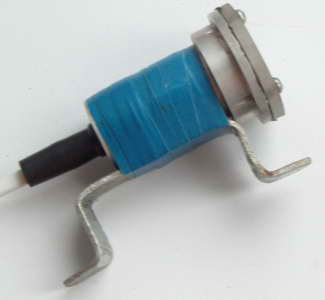

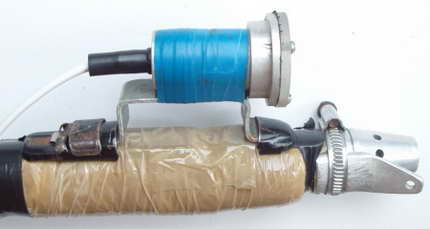

крепление как я уже говорил на ружье, использую стандартное спининговое крепление под катушку.




Испытания:

Субъективно: ярче чем 20вт лампа, ярче Вега2 и LumenX6.

Потребляемый ток 0.4А на 12в.

7а/ч аккумулятора хватит на 17 часов охоты. во время охоты фонарь не выключаю, да и выключателя не предусмотрено, подключение на разъемах.

Проплавал 4 ночные охоты. р.Волга (Рыбинск) мутно - цветет, прозрак 1.5-2.5м Впечатление:

Мощный луч в центре (10-12град) + боковая засветка 30-40 град.

Даже не знаю как описать, мне понравилось, центральный узкий луч пробивает дальше, не засвечивая взвесь перед глазами.

Маленький, меньше сопротивление воды когда ружьем постоянно рыскаешь в толще воды. По мощности: на форуме мне понравилась фраза: "мощность не важна, важна правильная оптика". подтверждаю. в данном головке отражатель то что надо!!!

На мой взгляд (из того, что у меня уже побывало в руках) оптимальное соотношение центрального луча и слабой боковой засветки.


Фото луча

После одной из охот на нас опустился туман, в тумане прекрасно виден луч:

altaltalt

altaltalt


Теперь данный фонарь занял место штатного фонаря в моем снаряжении.

Приобрести данную гловку Cree XP-G R5 можно Здесь

Вопросы задавайте в форуме в этой теме

Автор: Ветров Роман (Wind) vetrovroman на mail.ru

Авторизация


9 Комментариев


Рекомендуемые комментарии

т.е. ружо всегда привязано проводjм к поясу?- имхо не есть гуд. Да и сама головка дает слишком узкий пучек(чуть больше люмена- у меня есть китаец с данной головой за 13 $, плавал- не вдохновило, а на суше дааа бьет хорошо). если брать головку то уж из 3х диодов с засветкой по ширше.

Поделиться этим комментарием


Ссылка на комментарий
На мой вкус все просто,надо пробывать ,эксперементировать и искать.Тока тогда получится что-то.
Я вообще лазию с Люмином-4 на левой руке а на руже светодиодник мини. И меня устраивает еще как.
А рассуждать что плохо что хорошо не есть гут.На вкус и цвет товарища нет. :sad:
Хорошая кострукция ,буду пробывать чудить тоже

Поделиться этим комментарием


Ссылка на комментарий
А можно корпус из пластика или оргстекла. Будет легче. Ныряю с РПС-3, хочется его облегчить, а не утяжелить. Но вообще вариант симпатичный, попробывал бы.

Поделиться этим комментарием


Ссылка на комментарий
подскажите пожалуйста! Я купил светодиод SSCP7 и куллер LD-5 хотел по Вашим чертежам собрать фонарь. не могу сообразить как их между собой спаять.подскажите пожалуйста если можно с фото, заранее благодарен!!!

Поделиться этим комментарием


Ссылка на комментарий
автор ничего не сказал про теплоотвод. Как он осуществил передачу тепла от светодиодного модуля (головки к корпусу фонаря, как бы корпус точно не был выточен, а воздушный зазор будет. Тут либо фольгой обмотать модуль, чтобы он внатяг в корпус зашел, либо залить той-же эпоксидкой все.

Поделиться этим комментарием


Ссылка на комментарий
купил я себе такой диод у этого молодова человека вещь я скажу оболденная светит просто сказка засветка отличная и луч в центре тоже хороший правдо корпус изготавливал сам

Поделиться этим комментарием


Ссылка на комментарий
