Фотобокс своими руками из трубы

Авторизация
admin

9 296 просмотров

Не секрет, что все занимающиеся подводной охотой не раз задавались вопросом: как бы запечатлеть  себя или друга или рыбу на видео или на фото? Ведь под водой очень красиво бывает, особенно в погожий день.

Но герметичный бокс для видеокамеры стоит ОЧЕНЬ дорого, да и подобрать для существующей камеры подходящий бокс ох как непросто.

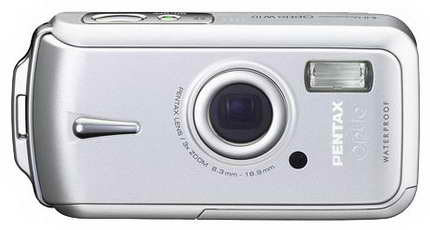

Существует, конечно и другой вариант. Купить сразу фотоаппарат наподобие Pentax W10 или старше и не париться.

Фотобокс своими руками из трубы

Тут тебе и компактность, и фото хорошего качества и видео неплохое. Видео про раков и про медузу, что размещены в конце статьи снято именно такой камерой. И саме главное не надо никакого бокса.

Эта линейка фотоаппаратов приспсоблена для самых жестоких экстремалов. На море на дайвинге погружался на 6 метров. Выдержала, но на глубине экран дугой вдавило и кнопки слушаться перестали. Потом на меньшей глубине все восстановилось. По-моему это оптимальный вариант, но опять же деньги...

Я задался целью изготовить бокс как раз после того, как потерял на нырялке как раз такой фотик.

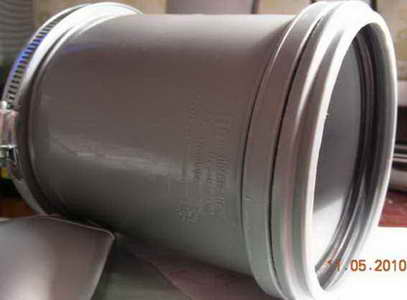

На рынке была куплена муфта из полипропилена для соединения канализационных труб.

Фотобокс своими руками из трубы

В какждом торце у нее есть уплотнительное П-образное кольцо с фиксирующим пластмассовым колечком внутри.

Делаем пропил полотном по металлу вот таким образом:

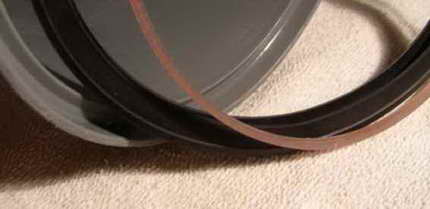

После этого вынимаем резинку и колечко из нее.

Фотобокс своими руками из трубы

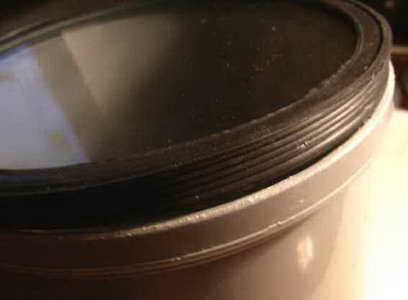

Идем в стекольную мастерскую или вырезаем сами стекло примерно по диаметру пластмассового колечка или чуть-чуть больше. У меня диаметр 118 мм, но можно по-моему чуть поменьше. Толщина стекла 4 мм. Обязательно нужно скруглить края. Вставляем стекло в резиновое кольцо и можно ставить все хозяйство назад в муфту.

Фотобокс своими руками из трубы

Можно дополнительно торец со стеклом обжать хомутом как на первой фотографии, но если входит плотно, то и не обязательно.

Конструкция достаточно прочна и не течет. Проверить лучше сначала в ванной.

Остается придумать как крепить камеру внутри, поставить ручки (опять же можно закрепить хомутом). Можно поставить органы управления, а можно и без них. Включить камеру на запись и остановить можно с пульта ДУ, который есть наверняка у каждой камеры.

Хочу предложить новую (как мне кажется) констркуцию кнопки управления для фотобокса.

В отличие от классической конструкции не требует точных токарных работ, пружины, уплотнительных О-рингов, не требует смазки и проста в изготовлении.

Фотобокс своими руками из трубы

Втулку можно изготовить из бронзового болта подходящего диаметра. Надо только просверлить его по оси более-менее точно.

Ось кнопки можно сделать из чего угодно т. к. она с водой почти не контактирует. Манжета делается из подходящей резиновой трубки и стягивается на оси и на корпусе бандажом. Тонкой резиновая трубка быть не должна, т. к. должна пружинить и сопротивляться давлению воды. Ход оси в большинстве случаев не превышает 2 мм и поэтому трубку найти не составит труда.

Ту же конструкцию только с более длинной манжетой (резиновой трубкой) можно использовать и для передачи вращения для различных рычагов.

Хочу заметить, что это только идея и в жизнь еще не воплощена.

Здесь можно посмотреть как это все работает

Видео про раков

Видео: Анапа 2009 Джемете Медуза-корнерот

Специально для APOX.Ru из личной копилики LAB-DI.RU

Авторизация


5 Комментариев


Рекомендуемые комментарии

Ну, вот! Пока соображал как написать и фото выложить-уже есть аналог. Я тоже из муфты корпус сделал, испытывал пока только в бассейне, до открытой воды всё не доберусь.

Поделиться этим комментарием


Ссылка на комментарий
При снятии этих видео, как в итоге фотик был закреплен в боксе?


[quote name="sevgen"]Я тоже из муфты корпус сделал, испытывал пока только в бассейне, до открытой воды всё не доберусь.[/quote]
Присылай мне на почту ag@apox.ru
Тоже опубликуем. Всем будет интересно, наверняка есть свои тонкости.

Поделиться этим комментарием


Ссылка на комментарий
Снято было не на фотоаппарат, а на видеокамеру. Она пока просто лежит в боксе на трех мед бинтах из аптечки воизбежание возможной протечки. :-) Включается с пульта ПДУ из комплекта к камере.
Крепление нужно придумать и сделать ручки, чтоб держать. Груз еще внутрь положу, а то всплывает сильно...

Поделиться этим комментарием


Ссылка на комментарий
Кстати, был на рынке недавно. Есть и меньшие муфты по размеру. Как раз для фотоаппарата.

Я тут клеил бокс из оргстекла. Дихлорэтан клеит хорошо, но щели остаются по-любому. Оч. сильная усадка клея. А что если клеить клеевым пистолетом? С колбасками который. Никто не пробовал? Должно хорошо получиться. :-)

Поделиться этим комментарием


Ссылка на комментарий
Побольше стружки оргстекла в дихлорэтане разводите, пару дней дайте клею настояться, раствориться. Подольше прижимайте детали, не спешите. У меня даже на обработанном на глазок на точиле стекле щелей не образовывалось. Одна из стенок моего бокса приклеена, если кто читал, на эпоксидку (которая в шприцах, а не в бутылках), и стекло объектива - тоже - пока признаков отклеивания нет.

Поделиться этим комментарием


Ссылка на комментарий
