Изготовление стеклотекстолитовых лопастей

Авторизация
admin

7 327 просмотров

Дорогой Товарищ, интернет давно и настоятельно рекомендует переходить на стеклотекстолитовые ласты!

Предлагаются варианты: от самого простого , но дорогого - это купить готовые, до самого сложного - самому формовать лопасти из ткани и смолы.

В данной статье по шагам показан пример изготовления лопастей из листа стеклотекстолита СТЭФ-1 толщиной 2мм.

Лист

Для работы лучше брать цельный лист материала. Край листа имеет дефекты производства ( воздушные пузырьки ), и его надо исключить из работы. Хотя лист выглядит однородным, его жесткость в раных направлениях различается процентов на 30. Это происходит из-за неоднородности самой ткани. Если снять один слой, и порвать его в разных направлениях, то получится следующая картинка:

Здесь видно, что в вертикальном направлении нитки уложены реже. Все последующие слои ориентированы также.

В нашем случае лопасть, выпиленная вертикально, будет мягче, чем выпиленная горизонтально.

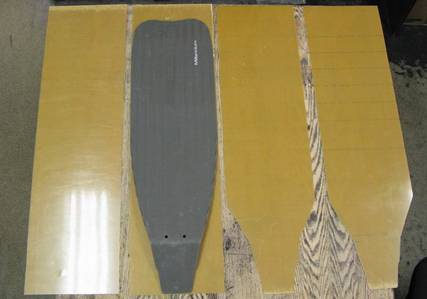

раскрой

Пилить стеклотекстолит можно болгаркой, но уж очень много пыли. Вредной пыли. В помещении мощный пылесос крайне необходим. Напильником доводим форму лопастей до желаемой.

Далее наносим разметку для снятия слоев. До толщины на кончиках 0.7мм, надо снять 6 слоев. Если планируется оставить на калошах усы, то разметку ведем, отступив 1-2см от кончиков, если нет – то от кончиков остатков от усов. В последнем случае ласты получатся мягкими.

Ограничение

Снимаемый слой надрезается обратной стороной канцелярского ножа. Верхний слой текстолита тоньше внутренних. Для него достаточно провести ножом 3-4 раза. Для внутренних – 5-6 раз.

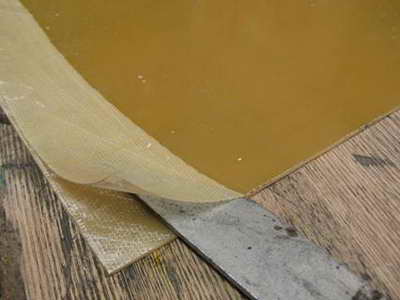

первый слой

Сапожным ножом подцепляется один слой и ведется до надреза. Нож не должен быть острым.

удаление слоя

Так же снимаются остальные 5 слоев.

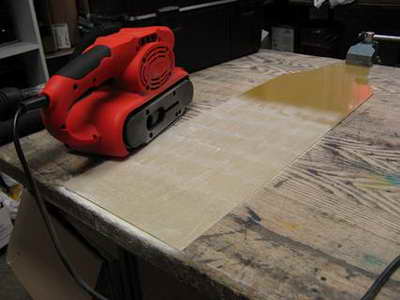

Удаление Ступенек

Шлифмашинкой снимаем ступеньки. Зернистость шкурки №120, либо меньше.

На данном этапе пылесос присоединяем к шлифмашинке вместо мешка для сбора пыли

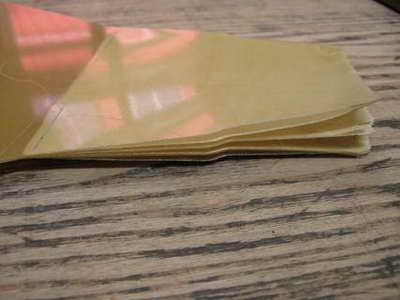

Слоить Комель

Для получения угла в комле расслаиваем заготовку до линии сгиба.

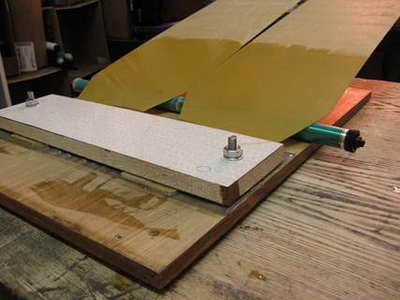

пресс

Промазываем слои эпоксидной смолой, прогреваем феном до 80-100 градусов. После прогрева заготовка становится похожей на резиновую. Формируем угол ~20ои помещаем под пресс. Комель гнется в сторону снятых слоев. Важно делать обе лопасти сразу, тогда углы получатся одинаковыми.

После затвердевания достаем, и напильником снимаем выдавленную из слоев смолу. Мелкой шкуркой обрабатываем края всей лопасти.


Выступы для фиксации усов по краю лопасти делаются из брючной ленты и пропитываются смолой.


Лопасть ставится на ребро. После застывания смолы выступы обрезаются до высоты 2-3мм.


Кончикам лопастей предается желаемая форма.

Для защиты кромки лопастей от повреждений используется резиновый уплотнитель от пластиковых окон. Большая камера разрезается вдоль, меньшая – отрезается по линиям, как показано на фото.

Кромка вклеивается таким образом, чтобы выступающий бортик был с необработанной стороны лопасти.

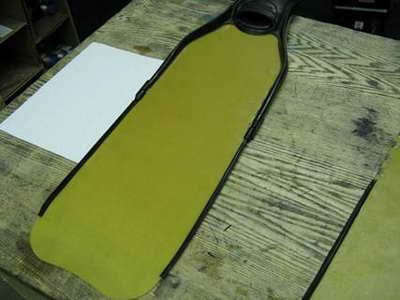

Остается собрать лопасть, просверлить отверстия и закрутить саморезы. Лопасть желательно покрасить.

Новосибирск. 18.01.2010г. Борк.

Специально для APOX.Ru из копилки www.naglubine.net

Обсуждение на форуме темы "Самодельные ласты из стеклопластика"
