Сравнение двух диодов Power LED 10W 600лм и P7 700лм

Авторизация
admin

6 149 просмотров

Продолжение цикла статей про светодиоды: Сравнение двух диодов Power LED 10W 600лм и P7 700лм

Основные характеристики Диодов:
параметр Led 10W P7
фото LED 10W 600лм P7 700лм
световой поток, лм 600 700
напряжение питания, В 12 3,6...4,2
ток, А 1 2,8
потребляемая мощность,Вт 10 12
драйвер LM317 импульсный
beriled.biz
линзы alt alt
отражатель   alt
цена диод 500р 660р
цена драйвер 20р 400р
цена линза 150р 250р
цена итого 670р 1310р

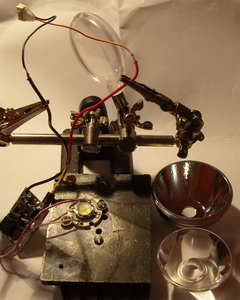

Испытательный стенд:

alt

диоды лежали на столе и светят на потолок. на потолке потолочная плитка 50см х 50 см (можно видеть размеры луча)


Что с чем включалось написанно на фото.
altalt
Линза диода 10w дает четкий, ровный, равномерный луч, ф1.5м, с растояния 1.7м
Линза P7 - пучек неравномерный, в центре яркий луч ф40см, чуток "поливает" по бокам, силуэт свечения видно на стенах.

altalt
Исторя таже. При замене линзы на отражатель у Р7 картина почти не изменилась: в центе яркое пятно и поливает по сторонам.

Это только Р7+отражатель (с линзой эфект тот же)
alt

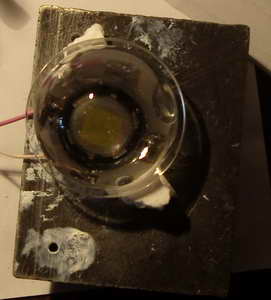

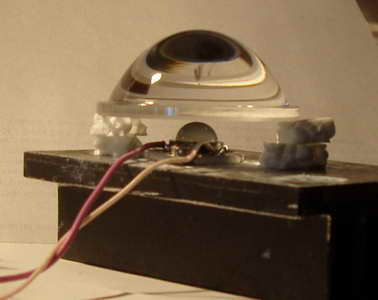

Для справедливости эксперимента и на Р7 цепляем такуюже линзу как и у led10w (сфера)
altalt
altalt

Я разницы по свечению (яркости не заметил).

Выводы:

  • P7 сильнее грется. даже на таком большом радиторе до 50-60 град.
  • Драйвер Р7 (12-15в от Бериледа)- греется еще сильнее до 70-75 град
  • Визуально яркость свечения одинакова.

Диоды, линзы, драйвера можете купить здесь: shop.vri-cnc.ru

Материалы из цикла по светодиодным фонарям:

Автор: Wind_R
vetrovroman на mail.ru

Авторизация


7 Комментариев


Рекомендуемые комментарии

Большое спасибо за детальное сравнение. Добавлю лишь деталь: при конструировании фонаря необходимо "зауживать" луч(после линзы)не более 10 град., так как сфера линзы после "окунания" в воду значительно ломает луч. Иными словами: с линзой на воздухе 10 град. в воде все 30-ть.
Пы.Сы.
из личного опыта 8)

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Lekseich"]при конструировании фонаря необходимо "зауживать" луч(после линзы)не более 10 град.
А можно поподробнее как это сделать!?

Поделиться этим комментарием


Ссылка на комментарий
[quote name="vorkuta"][quote name="Lekseich"]при конструировании фонаря необходимо "зауживать" луч(после линзы)не более 10 град.
А можно поподробнее как это сделать!?[/quote]
Путем увеличения количества пенопластовых прокладок :lol: (см. фото №4 считая с низу))). Иными словами: выбирайте расстояние между диодом и линзой так, чтобы со стороны линзы светодиод был как можно крупнее(тогда луч будет уже, и наоборот), чем округлее линза, тем больше "ломается" в воде луч. Какое необходимое расстояние я Вам не скажу, так как и округлость линзы, и ее диаметр могут быть разными. Если конструируете сами, то только "методом тыка"
У меня вот такой http://www.edi-t.net/wordpress/?p=946

Поделиться этим комментарием


Ссылка на комментарий
спасибо за проделанную работу.
визуальное сравнение световых пятен - момент очень субъективный. люксометром бы это дело померять.....
цены на запчасти для сеула - космос
на dealextreme.com в пределах 800 р стоит комплект отражатель/драйвер/диод
ну и на последок вопрос автору. драйвер LM317 умеет регулировать яркость, если да - плавно или ступенчато?

Поделиться этим комментарием


Ссылка на комментарий
За опыты конечно 5 , а вот с выводами не соглашусь. Стоимость Р-7 потому такая, за миниатюризацию надо платить,т.е питание 3,6 в от 12 в уже отличаем,во вторых кто мешает под водой сделать нормальный радиатор и охлаждение,в третьих Р-7 это один из лидеров в светопродукции лед и посмотрите на разницу тонов светодиодов, тот что дешевле светит синюшним светом как и все китаезы(фонари), вчетвертых на последнем фото диаметр пятна Р-7 гораздо больше другого диода, т.е свет больше размазан, концентрация пучка уже не та, и выводы не объективны.А в пятых столько света под водой не нужно можно купить светодиод Крии на 350 люмен и будет вам счастье, они в 3 раза дешевле, по сравнению с теми свечечками что вы раньше плавали ,это самое то. Ну,а вообщем вам выбирать, но глаз не обманешь.

Поделиться этим комментарием


Ссылка на комментарий
А, смысл сравнивать и считать про старенький Р-7 ? Давай посчитаем про SSt-90W4000 при стоимости диода 45 баков? и кстати, мое ИМХО на сегодня это лучший диод для подводного фонаря.

Поделиться этим комментарием


Ссылка на комментарий
