Еще один вариант иглоприемника для «виноградовского» кукана

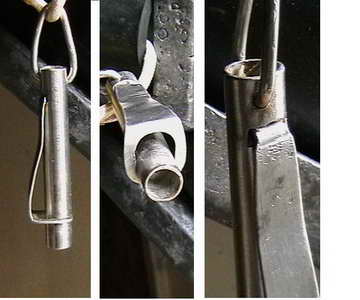

Иглоприемник кукана

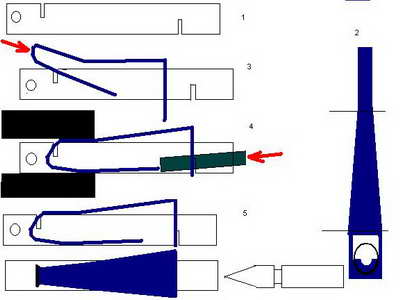

Схема иглоприемника

1.  Трубка нержавейка, пропилы по размерам пластины

2.  Пластина нержавейка (1мм), отверстие сверлится и растачивается напильником

3.  Пластина изгибается и запихивается в трубку при помощи молотка

4.  Зажать в тисках, подходящим стержнем и молотком  разогнуть пластину заклинив ее в трубке

Наждачкой придаем товарный вид и сглаживаем острые края

Грузпояс висит на кукане:

Пояс подвешенный на кукане

С уважением, Виктор (bryvik)
