В г. Северодонецке, что в Луганской области, подводной охотой начали заниматься в 60-х годах. И уже тогда народные умельцы стали делать самодельные подводные ружья. Я пытался узнать, что явилось прототипом "Северодонецких пневматов", но мне это не удалось. Сколько я знаю подводных охотников, и у всех практически разные ружья, что можно увидеть на фото.

Что касается принципа действия, то они все одинаковые, но отдельные узлы и детали отличаются друг от друга и размерами и порой внешним видом. Каждый подводный охотник вносил в ружье свою "изюминку". Поэтому конкретного автора у этих ружей нет, хотя в начале 90-х годов была запатентована данная конструкция (См. "Ружья А. Суркова"). Основным достоинством этих пневматов является то, что их по силам изготовить рядовому токарю, а слесарную часть каждый может сделать сам. Конечно, сейчас есть разработки гораздо совершеннее, но они требуют более точного изготовления деталей, да и в открытой "прессе" пока их нет, не считая принципа действия. Наши же "пневматы" служат северодонецким подводным охотникам и поныне. Может они заинтересуют и Вас.

Устройство пневматического ружья

Чтобы не запутаться начнем по узлам:

1 - Спусковой механизм
1 - Стрела (штанга) гарпуна.
2 - Хвостовик гарпуна.
3 - Поршень.
4 - Захваты.
5 - Запирающая втулка.
6 - Тяга к спусковому крючку.
7 - Упорная шайба (втулка) для регулировки сжатия пружины.
8 - Возвратная пружина.
9 - Обжимающие кольца.
10 - Винт, на котором держатся захваты (ось вращения захватов).
11 - Винт упорной шайбы.
12 - Гайки, регулирующие ход тяги (заход захватов в запирающую втулку).
13 - Ствол.
14 - Резиновые кольца поршня.
15 - Спусковой крючок (курок)
16 - Линесбрасыватель

2 - Дуло(надульник)
1 - Стрела (штанга) гарпуна.
2 - Хвостовик гарпуна.
3 - Поршень.
13 - Ствол.
14 - Резиновые кольца поршня.
15 - Скользящая втулка.
16 - Надульник.
17 - Амортизирующая втулка.
18 - Амортизирующее резиновое кольцо.
19 - Герметизирующая втулка. К этой втулке привариваются ствол и
передний ресивер, и на нее накручивается надульник.
20 - Передний ресивер

3 - Ресивер
13 - Ствол.
19 - Герметизирующая втулка.
20 - Передний ресивер.
21 - Уплотнительные кольца ресиверов.
22 - Корпус рукоятки.
23 - Задний ресивер.
24 - Ниппельное устройство (задник).

4 - Ниппельное устройство
13 - Ствол.
21 - Уплотнительное резиновое кольцо заднего ресивера.
23 - Задний ресивер.
24 - Корпус ниппельного устройства.
25 - Винт, регулирующий "жесткость" золотника.
26 - Возвратная пружина золотника.
27 - Золотник.
28 - Резиновая шайба золотника.
29 - Резьба под насос (стандартно - М16х1).
30 - Крышка, закрывающее отверстие под насос.

5 - Ствол

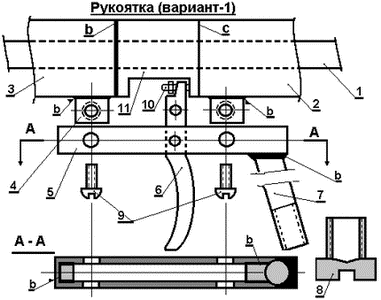

6 - Рукоятка
11 - Переходник

7 - Гарпун
1.1 - Наконечник гарпуна
1.2 - Флажок наконечника
1 - Стрела (штанга)
2 - Хвостовик гарпуна
15 - Скользящая втулка

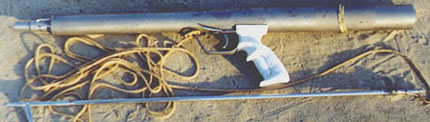

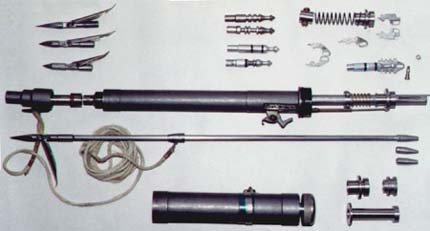

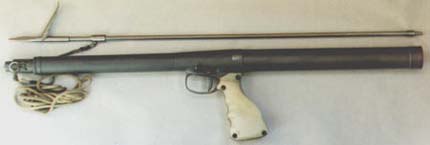

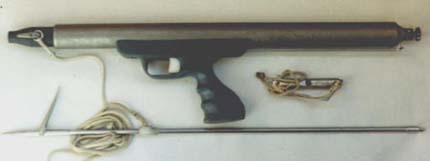

Фото пневматов

Сколько я знаю подводных охотников, и у всех практически разные ружья. Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья


Узел спускового механизма.

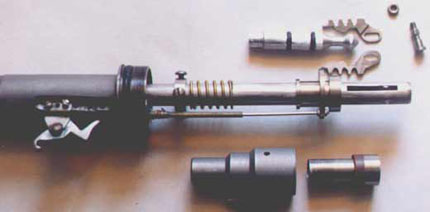

Фото разобранного спускового механизма

Схема Спкскового механизма

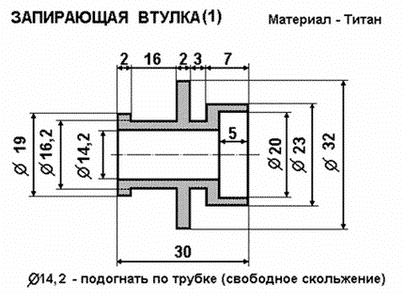

Вариант запирающей втулки 1


Устройство пневматического ружья

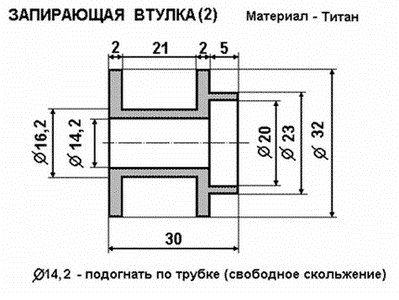

Вариант запирающей втулки 2

Обозначения деталей узла.
1 – Стрела (штанга) гарпуна.
2 – Хвостовик гарпуна.
3 – Поршень.
4 – Захваты.
5 – Запирающая втулка.
6 – Тяга к спусковому крючку.
7 – Упорная шайба (втулка) для регулировки сжатия пружины.
8 – Возвратная пружина.
9 – Обжимающие кольца.
10 – Винт, на котором держатся захваты (ось вращения захватов).
11 – Винт упорной шайбы.
12 – Гайки, регулирующие ход тяги (заход захватов в запирающую втулку).
13 – Ствол.
14 – Резиновые кольца поршня.
15 - Спусковой крючок (курок)

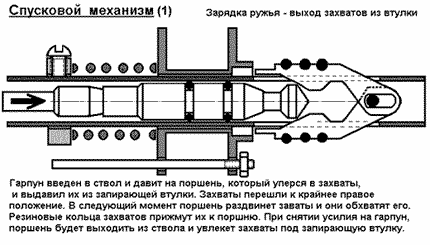

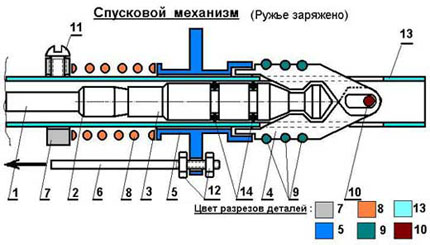

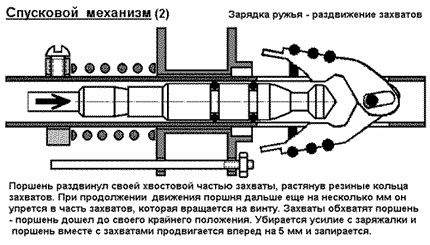

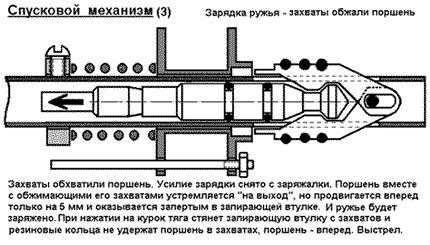

Принцип действия.
Состояние механизма - заряжено (см. ниже эскиз). Поршень(3)
стремится вытолкнуть гарпун, но для этого должны разжаться захваты(4), концы которых заперты в запирающей втулке(5). При нажатии на спусковой крючок (действие рычага, причем пальцем давится длинное плечо) тяга (6) сдвигается влево примерно на 5 мм и увлекает за собой запирающую втулку(5), которая сползает с кончиков захватов(4). Обжимающие кольца(9) (резиновые или пружины из сальников) не в состоянии удержать поршень(3), т.к. в стволе давление примерно 20 атмосфер. Поршень(3) раздвинет захваты(4) и вытолкнет гарпун из ствола, происходит выстрел. После ухода поршня и освобождения курка, обжимающие кольца(9) снова прижимают захваты(4) к стволу(13). Возвратная пружина(8) опять надвигает запирающую втулку(5) на захваты(4) при условии, что отпущен спусковой крючок после выстрела. Ружье готово к очередной зарядке.

Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья




Гарпун

Гарпун - это тоже узел, который состоит из нескольких деталей (см. ниже рисунок).

Устройство пневматического ружья

1.1 - Наконечник гарпуна
1.2 - Флажок наконечника
1 - Стрела (штанга)
2 - Хвостовик гарпуна
15 - Скользящая втулка

1. Стрела (штанга) изготавливается из пружинящих нержавеющих сталей, калиброванного прутка диаметром 8 мм.
Устройство пневматического ружья

1.1. Наконечник гарпуна изготавливается из твердых нержавеющих сортов стали. Желательно его закалить. Деталь эта не должна вызывать вопросов, т.к. в «прессе» о ней говорилось достаточно много и неоднократно. Часто используют два флажка.

Устройство пневматического ружья

15. Скользящая втулка изготавливается из твердых нержавеющих сортов стали. Желательно ее закалить. Хотя, многие делают эту деталь из титана и даже капролона.

Устройство пневматического ружьяУстройство пневматического ружья

Ножовкой и напильником убирается почти вся "юбочка" и остается только один "зуб", в котором просверливается отверстие для крепления линя. Можно в это отверстие вставить еще проволочное овальное "кольцо", если линь толстый и не проходит в отверстие.

Устройство пневматического ружьяУстройство пневматического ружья

Устройство пневматического ружья

Можно оставить два "ушка", которые расположены диаметрально, что даст более равномерное скольжение втулки по стреле, к "ушкам" привязывается петля, например из проволоки 2мм, а уже к ней крепиться основной линь.

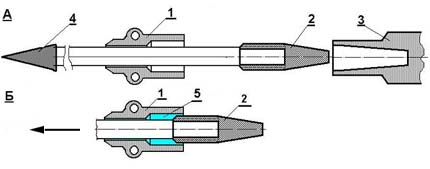

Гидродемпфирование внутри скользящей втулки

Вода практически несжимаемая, и это используется для «гидродемпфирования» (ГД). Велосипедный насос легко гонит воздух, а если заполнить его водой, то давить на поршень будет тяжело. Даже при сильном ударе на рукоятку насоса сразу вся вода не вытечет из насоса.

А – Позиция первая. Гарпун (хвостовик) отделился от поршня, но еще не «догнал» скользящую втулку (не вошел внутрь скользящей втулки). Вода гонится гарпуном (хвостовиком) по стволу и выходит из ствола и специальных отверстий на надульнике. Удара о скользящую втулку еще нет.

Б – Позиция вторая. Хвостовик «запер» воду внутри втулки (объем воды больший, чем между стволом и гарпуном (штангой). Удар хвостовика получается об воду. Вода, в конечном итоге, выталкивается из скользящей втулки, и хвостовик ударяется об нее, но «мягко» и все вместе «вылетает» из ствола ружья.

Устройство пневматического ружья

1 - Скользящая втулка ( к ней привязывается линь )
2 - Хвотовик
3 - Поршень
4 - Наконечник (условно)
5 - Вода, запираемая хвостовиком во втулке



Устройство пневматического ружья

Нитка складывается петлей на лине и одним концом ведется обратная намотка нитки вокруг линя и самой нитки. Затем конец продвигается в петлю и затягиваются оба конца нитки (это самый простейший способ привязки лески к рыболовному крючку). Края нитки и линя обжигаются. Вся намотка пропитывается водостойким клеем. Можно сделать две таких намотки для надежности на небольшом расстоянии друг от друга.

Кольцо в скользящей втулке для толстого линя

Устройство пневматического ружья

Вариант 1
Делается колечко изнержавеющей проволоки диаметром 2-3 мм, концы которого свариваються

Устройство пневматического ружья

Вариант 2
Наматывается колечко из нихрома. диаметром 0,4-0,5мм. Сначала само колечко из нескольких витков на прутке (5-7 витков) нужного диаметра (8мм), затем один свободный конец наматывается виток к витку по диаметру кольца (намотка аналогична, как на гитарной струне). Кольцо должно свободно "ходить" в отверстии ушка скользящей втулки.

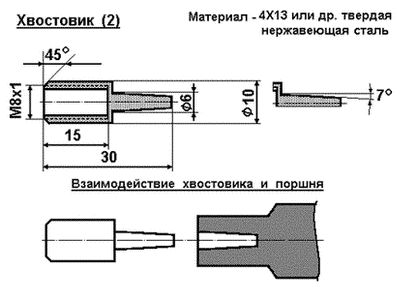

Хвостовик гарпуна

Хвостовик изготавливается из стали твердых сортов. Предпочтительнее 2-й вариант (см. «ПОРШЕНЬ»). Хвостовик первого варианта со временем «разбивает» гнездо в поршне и поршень заклинивает в надульнике

Устройство пневматического ружья

Устройство пневматического ружья

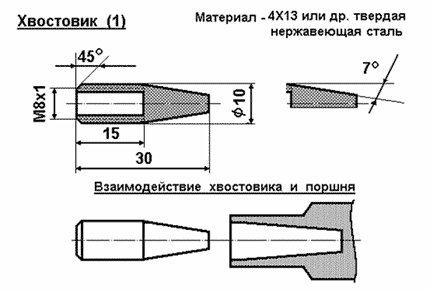

Варианты хвотовиков гарпуна

Устройство пневматического ружья

Далее показаны варианты профилей хвостовиков, которые частично входят в поршень. Соединение типа "папа-мама". Как правило, хвотовик - это 2-3 концентрических цилиндра разного диаметра, с разрезом или без в последнем цилиндре. Иногда в разрез вставляется и зажимается резиновая пластина, которая выходит из диаметра цилиндра. В последнее время используются конусы в 7 градусов (угол Морзе) и хвотовик "залипает" в поршне. Как правило хвотовики делются из твердых сортов стали и могут закаливаться.

Устройство пневматического ружья

8-На последнем цилиндре делается "бортик" и разрез. В поршне соответственный профиль.
9-На последнем целиндре делается "большой" бортик и надевается резиновая трубка (велосипедный нипель)
Может быть и комбинация 8 и 9.

Дальше наступила эра конуса 7 градусов (угол Морзе)

Устройство пневматического ружья


Поршень

Устройство пневматического ружья



Поршень изготавливается из дюраля, но есть делают из капролона , титана и даже из твердых сталей (при этом и надульник также из твердых сталей). Предлагается два вида поршней, отличающихся только посадочным гнездом хвостовика. Второй вариант предпочтительнее, особенно если поршень из дюраля. В первом варианте при длительной эксплуатации край поршня истончается и происходит его заклинивание в надульнике (после выстрела невозможно зарядить ружье, надо "срывать" поршень ударом гарпуна об дерево, например).

Устройство пневматического ружья
Устройство пневматического ружьяУстройство пневматического ружья


Захваты.

Чертежей-рисунков захватов не будет, т.к. не могу я эти "кривульки" описать. Все изготавливалось путем подгонки - берутся поршень и ствол, кладутся на лист бумаги и рисуется в "произвольной" форме, чтобы "обтекали" поршень и губки (кончики, которые заходят в запирающую втулку) лежали на стволе. Или можно рисовать прямо на пластине металла. Затем две пластинки просверливаются, там где будет ось вращения, и скрепляются винтом и гайкой. Затем вместе обрабатываются ножовкой по металлу, напильником и наждаком по контуру (они ведь одинаковые). Потом надо сделать, чтобы были как плоскогубцы - задняя часть "выфрезировывается" (можно и напильником). Когда складываются захваты вместе, то они имеют толщину 3 мм, т.е. задняя часть "выфрезировывается" на 1.5 мм на каждом захвате. Ниже приводятся фотографии захватов. Захваты надо делать из твердой стали, а потом можно еще закалить. На фото-3 показан брак деталей" справа вверху - "промахнулся" по профилю поршня, справа внизу - слишком тонкие "губки", сломаются. Слева, с отломанной губкой, это поломка внутри ружья, хорошо, что перед началом охоты. Причина - тонковатые губки и деталь была сделана из тонкой титановой пластины, меньше 2 мм, но все равно прослужила 23 года. />

Устройство пневматического ружья

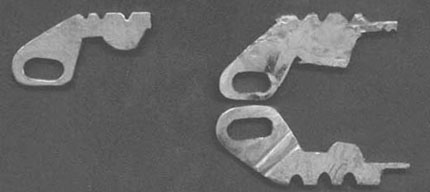

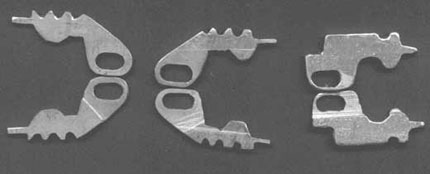

Фото-1 - разложенные захваты. />


Устройство пневматического ружья

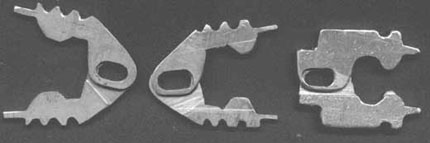

Фото-2 - сложенные захваты />

Устройство пневматического ружья
Фото-3 - бракованные детали />

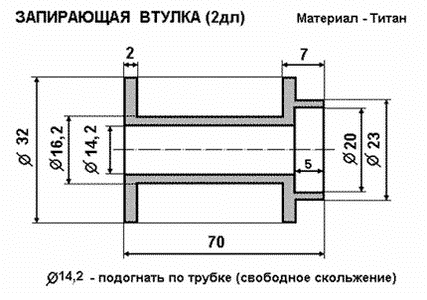

Запирающая втулка.

Варианты крепления запирающей втулки к тяге курка


Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья
Устройство пневматического ружья

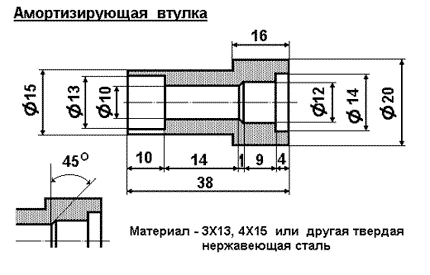

Амортизирующая втулка

Амортизирующая втулка изготавливается из твердой нержавеющей стали ЗХ13,
4Х13 или еще более твердой. В этом случае (если используется амортизирующая втулка) можно надульник изготовить из дюраля.

Устройство пневматического ружья

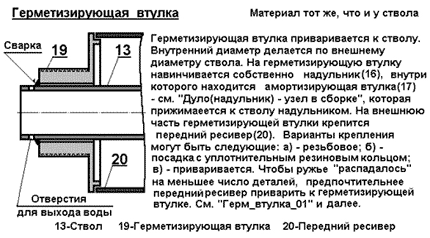

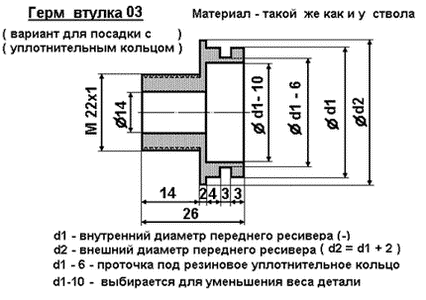

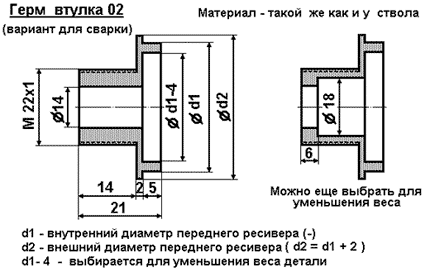

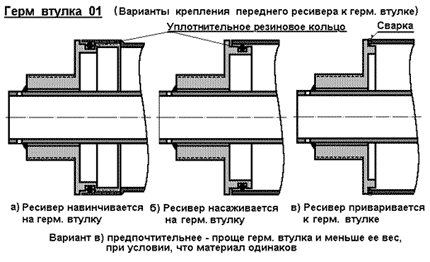

Герм.втулка



Устройство пневматического ружья

Устройство пневматического ружья


Устройство пневматического ружья


Устройство пневматического ружья


Устройство надульника



Устройство пневматического ружья

Принцип действия. Состояние механизма – гарпун, стрела гарпуна(1), своим
хвостовиком(2) втавлен в ствол. Хвостовик(2) утоплен частично в поршень(3), а сверху на него надвинута скользящая втулка(15), которая также, является направляющей гарпуна при заряжании ружья. Это момент перед заряжением ружья (см. ниже эскиз). Поршень(3) давлением сжатого воздуха уперт в амортизирующую втулку(17). При зарядке, введении гарпуна в ствол, поршень сдвигается в конец ствола и зажимается захватами(4) – (См. спусковой механизм). Далее см. обозначения деталей надульника.


Устройство пневматического ружья

Обозначения деталей узла.
1 - Стрела (штанга) гарпуна.
2 - Хвостовик гарпуна.
3 - Поршень.
13 - Ствол.
14 - Резиновые кольца поршня.
15 - Скользящая втулка.
16 - Надульник.
17 - Амортизирующая втулка.
18 - Амортизирующее резиновое кольцо.
19 - Герметизирующая втулка. К этой втулке привариваются ствол и
передний ресивер, и на нее накручивается надульник
.
20 - Передний ресивер

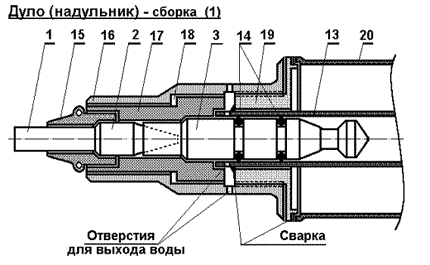

Принцип действия - сборка (1).
Состояние механизма - гарпун, стрела(1) , своим хвостовиком(2) вставлен в ствол. Хвостовик(2) утоплен частично в поршень(3), а сверху на него надвинута скользящая втулка(15), которая одновременно выполняет роль направляющей гарпуна при заряжании ружья. Это момент перед заряжением ружья (см. ниже эскиз). Поршень(3) давлением сжатого воздуха уперт в амортизирующую втулку(17). При зарядке, введении гарпуна в ствол, поршень сдвигается в конец ствола и зажимается захватами(4) – (См. спусковой механизм). Далее см. обозначения деталей надульника


Устройство пневматического ружья

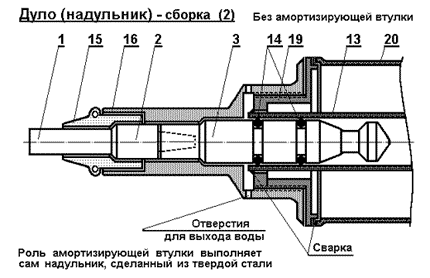

Принцип действия - сборка (2).
Состояние механизма - гарпун, стрела"(1) гарпуна, своим хвостовиком(2) вставлен в ствол. Хвостовик(2) утоплен частично в поршень(3), а сверху на него надвинута скользящая втулка(15), которая одновременно выполняет роль направляющей гарпуна при заряжании ружья. Это момент перед заряжением ружья (см. ниже эскиз). Поршень(3) давлением сжатого воздуха уперт в надульник(16), внутри которого происходит гидродемпфирование поршня (нет амортизирующей втулки). При зарядке, введении гарпуна в ствол, поршень сдвигается в конец ствола и зажимается захватами(4) – (См. спусковой механизм). Далее см. обозначения деталей дула.

Устройство пневматического ружья

Устройство пневматического ружья

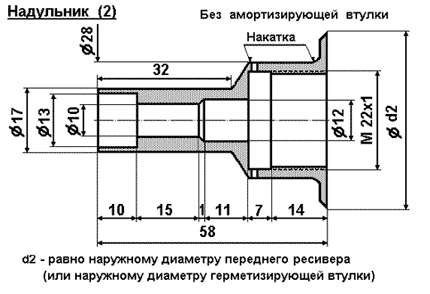

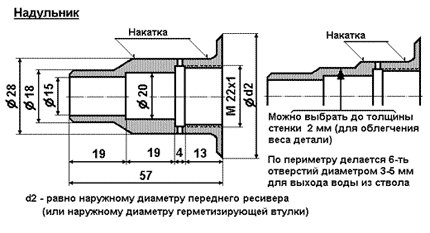

Надульник - чертеж

Устройство пневматического ружья


Устройство пневматического ружья

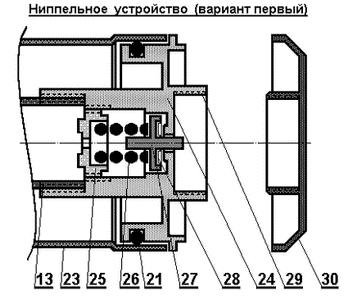

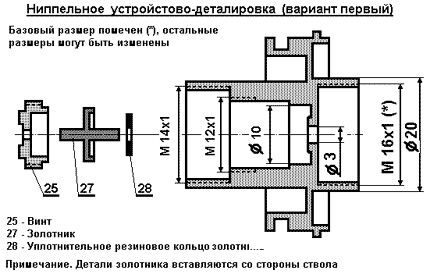

Ниппельное устройство (задник)

Назначение узла. Задник – корпус(24) служит для сборки (стягивания) ружья, накручивается на заднюю часть ствола(13) и для накачки ружья воздухом. Насос (стандартная резьба М16х1) вкручивается в заднюю часть(29) до упора в резиновую шайбу(на рисунке не показана). Отверстие под насос, чтобы не засорить ниппельное устройство закрывается крышкой(30). Накачка ружья выполняется насосом, который ввинчивается в заднюю часть ниппельного устройства. Как-то так сложилось, наверное, по первому пневмату в СССР РПО-2, что резьба на насосе - М16х1 . Есть два варианта ниппельных устройств, когда золотник вставляется со стороны ствола и когда золотник вставляется со стороны насоса (модификация, как и в РПО-2 ).

Устройство пневматического ружья
Устройство пневматического ружья

Обозначения деталей узла.

13 – Ствол.
21 – Уплотнительное резиновое кольцо заднего ресивера.
23 – Задний ресивер.
24 – Корпус ниппельного устройства.
25 – Винт, регулирующий «жесткость» золотника.
26 – Возвратная пружина золотника.
27 – Золотник.
28 – Резиновая шайба золотника.
29 – Резьба под насос (стандартно – М16х1).
30 – Крышка, закрывающее отверстие под насос.


Устройство пневматического ружья

Устройство пневматического ружья

23 - Уплотнительные резиновые кольца золотника и винта
25 - Винт
27 - Золотник

Примечание. Пружина золотника не показана. Так как винт затягивается до упора, то жесткость пружины подбирантся экспирементально. Детали золотника вставляються со стороны насоса.

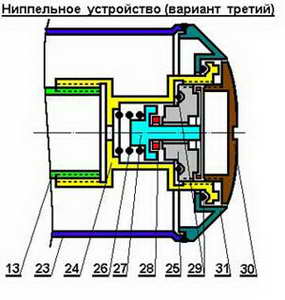

Устройство пневматического ружья

13 - Ствол
23 - Задний ресивер
24 - Корпус нипельного устройства
26 - Пружина золотника
27 - Золотник
28 - Уплотнительное резиновое кольцо золотника
29 - Уплотнительное резиновое кольцо
30 - Пробка
31 - Герметизирующая втулка заднего ресивера

Примечание: Герметизирующая втулка заднего ресивера (31) приваривается к заднему ресиверу (23)

Это самая легкая по весу конструкция, т.к. убран лишний металл с корпуса и применена герметизирующая втулка.


Устройство пневматического ружья

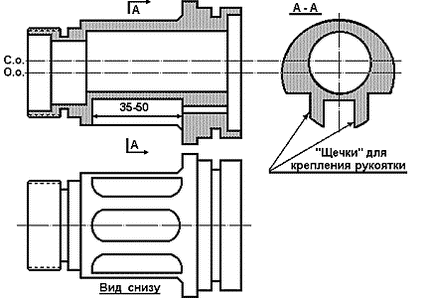

Примечание: Ствол (13) не показан. Корпус ниппельного устройства (24) навинчивается на ствол.

Устройство пневматического ружья

Устройство пневматического ружья


Передние ресиверы

Устройство пневматического ружья
Устройство пневматического ружья

Устройство пневматического ружья
Устройство пневматического ружья

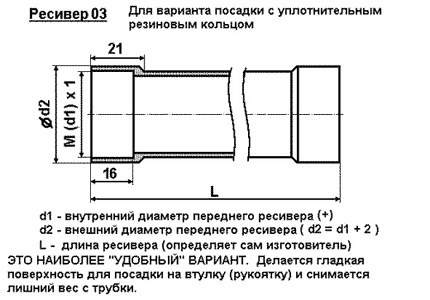

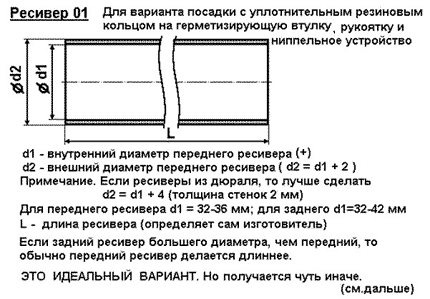

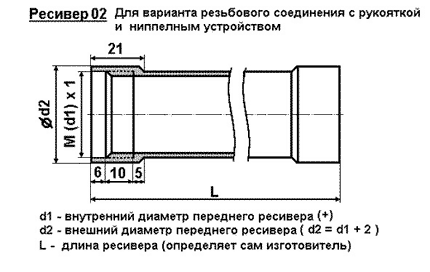

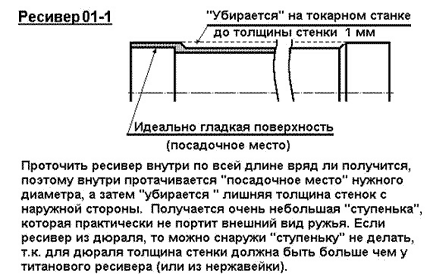

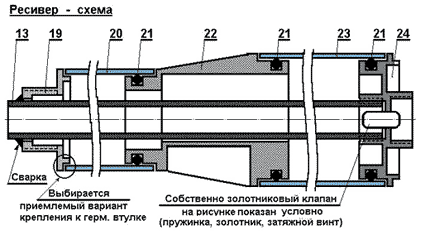

Ресиверы

Устройство пневматического ружья

Изготавливаются из тонкостенных труб (2-3 мм), имеющий наружный диаметр 32-42 мм (оптимальный, наверное, 36 мм). Материал - титан, нержавейка или дюраль. Передний ресивер(20) одним своим концом крепится через герметизирующую втулку(19) к стволу(13) (способы крепления - см. "Герметизирующая втулка"), а другим к корпусу рукоятки(22). Задний ресивер(23) одним концом крепится к другому концу корпуса рукоятки(22), а другим к ниппельному устройству(заднику)(24). Наиболее приемлемый вариант, когда все перечисленные детали ружья стягиваются (закрепляются) ниппельным устройством (задником)(24), который навинчивается на ствол сзади. Для простоты детали ниппельного устройства на рисунке не показаны (обычный золотниковый клапан).

Устройство пневматического ружья

Обозначения деталей узла.
13 - Ствол.
19 - Герметизирующая втулка.
20 - Передний ресивер.
21 - Уплотнительные кольца ресиверов.
22 - Корпус рукоятки.
23 - Задний ресивер.
24 - Ниппельное устройство (задник).




Ствол

Ствол изготавливается из трубки внутреннего диаметра 10-12 мм, при толщине стенок трубки 1-2 мм. Лучшим материалом признана нержавейка, но многие изготовили стволы из титана. Трубка должна быть цельнотянутой (не сварная). Ствол из нержавейки проходится разверткой соответствующего размера на десятки(сотки) больше 10-12 мм. Варианты крепления всех деталей на стволе могут быть самые различные, как сварка, так и резьба. Если герметизирующая втулка приварена к стволу и ресиверы с резьбой, то другой край ствола может просто зажиматься в ниппельном устройстве. Если ресиверы без резьбы, то они стягиваются навинчиванием ниппельного устройства на конец ствола. Надо стремится делать короче поршень и меньше длину резьбы, чтобы более полно использовать длину ствола.

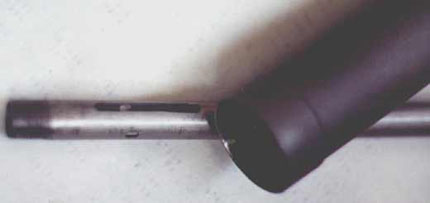

На фото ниже – ствол с передним ресивером, а вверху – задний ресивер

ствол подводного ружья

Устройство пневматического ружья
Резьба на задней части ствола и прорезь под захваты

Устройство пневматического ружья
На стволе надета запирающая втулка, возвратная пружина сдвинута от втулки (свободна).

Устройство пневматического ружья
На стволе собранный спусковой механизм

Устройство пневматического ружья

Основные размеры отверстий в стволе – см. рисунок (размеры взяты из рабочих ружей):

А – Расстояние от края ствола до центра оси вращения захватов.

B – Длина резьбы на конце ствола для навинчивания ниппельного устройства.

C – Расстояние от конца ствола по начала прорези под захваты.

D – Расстояние от конца ствола по конца прорези под захваты.

Основной критерий – должны нормально раскрываться захваты при вводе в них Поршня. На другом конце ствола могут быть отверстия для выхода воды, в зависимости от конструкции надульника.

Вариант с резьбой (мм):

А B C D
40 12 30 70
43 15 30 68


Вариант без резьбы (мм):

А B C D
15 - 10   40
14 - 8 38




Тяга к спусковому крючку, курок

Тяга курка

Устройство пневматического ружья

Устройство пневматического ружья

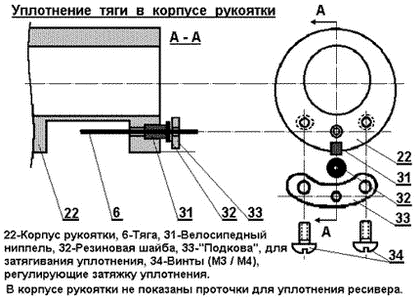

Вариант уплотнения тяги в корпусе (1) ружья. Тяга(4) вставляется в отверстие в корпусе, которое состоит из двух диаметров: а – под выход тяги (2-2.5 мм), б – с резьбой М4-М5, куда завинчивается уплотняющий винт(3). При завинчивании уплотняющего винта, по осевой линии которого просверлено отверстие 2-2.5 мм, происходит уплотнение резинового кольца(2). Винт затягивается так, чтобы воздух не выходил из ресивера. Сильное перетягивание приводит к тугому спуску.

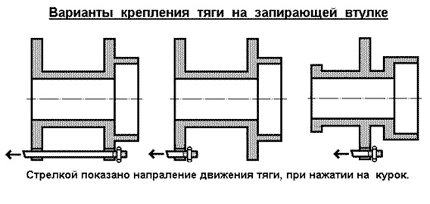

Варианты крепления тяги на запирающей втулке

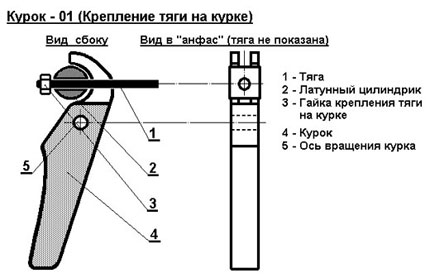

Крепление тяги на курке

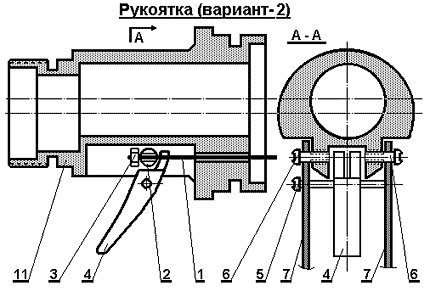

Курок и способ его крепления можно придумать любой. Как правило, это принцип обычного рычага, когда рычаг, на который давит палец, длиннее.

Вариант курка (вид сбоку)

Устройство пневматического ружья

Курок (1) крепится в желобке, который выполнен из двух полос, приваренных к рукоятке или переходнику, соединяющему передний и задний ресиверы. При нажатии на курок, верхняя часть курка вращается против часовой стрелки и давит на ползун(3), который навинчен на тягу (2). Тяга движется влево (вперед) и происходит выстрел. Под углом 90 градусов к курку располагается линесбрасыватель (см. рисунок справа).

Линесбрасыватель (вид сверху)

Устройство пневматического ружья

При движении ползуна (3) влево освобождается линесбрасыватель(1), который «опрокидывается» влево, что позволяет линю с него соскользнуть. Рабочие поверхности линесбрасывателя и ползуна «притираются» друг к другу, чтобы линь «опрокидывался» чуть раньше, чем произойдет выстрел.




Упорная шайба (втулка) для регулировки сжатия пружины



Устройство пневматического ружья






Возвратная пружина

Устройство пневматического ружья

Устройство пневматического ружья

Устройство пневматического ружья


Винт захватов

Вариант 1
Винт захватов

Вариант 2
Устройство пневматического ружья


Рукоятка

Устройство пневматического ружьяРукоятка изготавливается из любых легких и нержавеющих материалов. Это, пожалуй, единственный узел, который дает широкое поле для творчества. Рукоятка может выливаться из легких дюралевых сплавов, вытачиваться из пластмасс, изготавливаться из металлических пластин, на которые крепятся пластмассовые накладки и т.д. и т.п. Рукоятка крепится, как непосредственно на ресивер (ресиверы), так и на «переходник», соединяющий два ресивера. Приводится несколько вариантов рукояток.

Устройство пневматического ружья

Вариант-1. b Сварка. c Резьбовое соединение.

1 – Ствол.
2 – Задний ресивер.
3 – передний ресивер(приварен к переходнику).
4 – «Приливчики» прямоугольной формы, толщиной 6-8 мм, привариваются к ресиверам, в них делается отверстие с резьбой и на них крепится «скелет» рукоятки.
5 – «Скелет» рукоятки, изготавливается из двух пластин толщиной 2-3 мм. Внутри по торцам привариваются «кубики», чтобы «скелет» плотно сидел на «приливчиках» (4), а в задней части под углом приваривается стержень (7).
6 – Курок.
7 – Стержень, диаметром 10-12 мм, приваренный к «скелету» рукоятки под углом, и на который насаживается собственно рукоятка из пластмассы (не показана).
8 – Стягивающий болт, закрепляющий пластмассовую рукоятку на «скелете», накручивается на стержень (7).
9 – Винты, крепящие «скелет» к корпусу ружья.
10 – Тяга, выходит из заднего ресивера в «Переходнике» (11).
11 – «Переходник», соединяющий два ресивера, передний ресивер приварен к нему, а задний соединяется резьбой.

Все детали данного варианта рукоятки изготовлены из титана (кроме болтов – 9).

См. рисунок «переходника» для первого варианта рукоятки (11).

Устройство пневматического ружья

1 – Тяга.
2 – Латунный цилиндрик.
3 – Гайка закрепляющая курок на тяге. Можно еще ставить контргайку.
4 – Курок.
5 – Ось вращения курка.
6 – Болты, крепящие пластины рукоятки к переходнику.
7 – Пластины рукоятки.
11– Переходник.

Во втором варианте в переходнике сразу выфрезеровываются «щечки», к которым крепится рукоятка

Ниже приведены варианы рукояток.

Устройство пневматического ружья
Устройство пневматического ружья

На ниже приведенной фотографии к переходнику приварен «скелет» рукоятки, на который винтами крепятся пластмассовые накладки. Внутрь «скелета» закладывается пластина из пенопласта. На той же фотографии внизу приведены тяга со спусковым крючком и ползуном, который фиксирует(сбрасывает) линесбрасыватель.

Устройство пневматического ружья


Переходник

Переходник (вариант первый)

Устройство пневматического ружья

Передний ресивер приваривается к переходнику, а задний соединяется с переходником резьбовым соединением. При такой компоновке конец ствола зажимается в ниппельном устройстве, которое тоже ввинчивается в задний ресивер, как и переходник.



Переходник (подвариант первого вариана)

Устройство пневматического ружья

Как вариант крепления рукоятки к переходнику - в выфрезерованной части переходника привариваются «щечки», к которым крепятся накладки рукоятки, между «щечками» крепится спусковой крючок. Размер «щечек» должен позволять закрепить рукоятку и спусковой крючок. Можно сразу приварить весь «скелет» рукоятки (см. ниже фотографии).





Переходник (вариант второй)

Устройство пневматического ружья

О.о. - основная ось, вдоль которой расположен ствол и все детали (надульник...)
С.о. - смещенная ось, для отверстия с задней части, чтобы выбрать больше металла.

Устройство пневматического ружья





Авторизация


6 Комментариев


Рекомендуемые комментарии

Здравствуйте. Подскажите у вас можно заказать подводное ружье? и сколько мне обойдется. А самое главное как с вами связаться.

Поделиться этим комментарием


Ссылка на комментарий
Дед_СД !Я извиняюсь но КУРОК ето то что взводят а нажимают на спусковой крючек Оружейному Мастеру просто непростительно путать такие понятия.
MFG Ott

Поделиться этим комментарием


Ссылка на комментарий
[quote name="vlott"]Дед_СД !Я извиняюсь но КУРОК ето то что взводят а нажимают на спусковой крючек Оружейному Мастеру просто непростительно путать такие понятия.
MFG Ott[/quote]

Давненько сюда не заглядывал.
Спасибо за "Оружейного Мастера", но я не являюсь таковым и тем более специалистом по "куркам" и "спусковым крючкам".
В обиходе когда кто-то стреляет говорят и пишут "нажал на курок" и т.д.
Если кто желает, можно ввести в поисковик фразу "нажал на курок" и будет "счастье".
Лично мне это по барабану, а главное "чтобы костюмчик сидел" -:)))
Всем удачи.

Поделиться этим комментарием


Ссылка на комментарий
http://www.strutter.megabyet.net/boab/P1010907.JPG - мое ружье

Уважаемый Александр! По чертежам из Вашей статьи "Северодонецкие пневматы" начал делать себе ружье.Никак не получается довести начатое дело до полного логического завершения.Жалко если весь этот металл так и останется в шкафу,не попробовав воду.Высылаю фото моего недостроя.Помогите пожалуйста советом, кто бы смог закончить начатое. С уважением Артур.

Поделиться этим комментарием


Ссылка на комментарий
Гость
Добавить комментарий...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Загрузка...


×
×
  • Создать...
