Амортизатор "косичка"

Авторизация
admin

7 779 просмотров

Вроде таких не встречал, ни у кого не видел, считаю что придумал сам (если кто то уже делал, то я придумал после вас).

Суть проблемы: нужен был амортизатор, денег на покупной жалко, решил сделать сам. Раньше делал из медицинского жгута (коричневая трубка) только обежал все аптеки жгуты в виде трубок больше похоже не выпускают.

Знакомый покупал рогатку в спортивном магазине (100 руб) из нее получалось 2 амортизатора. 50 руб за штуку, дешево.

Опять поиск, закончились рогатки в городе. Блин!

Поиск...

В рыбацком магазине попалась резина от ... хз от чего, короче ловят на резинку...

Белая, круглого сечения ф 4мм, у нас ее полно на дне: зацеп, обрыв - рыбаки бросают снасть, так что можно было бы на дне пособирать, да-а-а вот, сейчас нужна была. Купил моток 10м по 60 руб. Это ж сколько амортизаторов можно сделать...

Итак, материалы: линь 0.5м, кусок резины 600мм.

Амортизатор косичка

и

Амортизатор косичка

Резину складываем пополам и оставляем 50мм линя для заделки

Амортизатор косичка

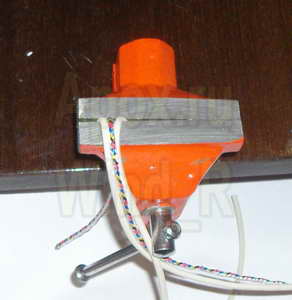

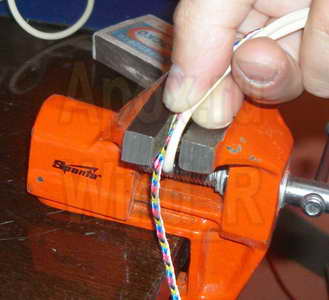

Зажимаем в тиски (или у кого что есть, может жена подержать)

Амортизатор косичка

и

Амортизатор косичка

Далее вяжем косичку (три "пряди" две резины и линь)

Амортизатор косичка

Далее делаем заделку. чтоб косичка не расплелась на на концах вяжем узлы (толстая нитка в несколько слоев)

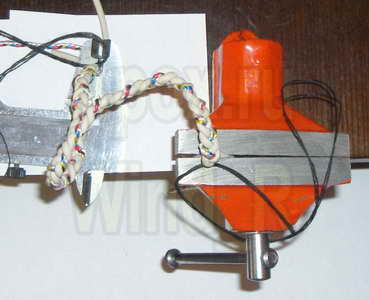

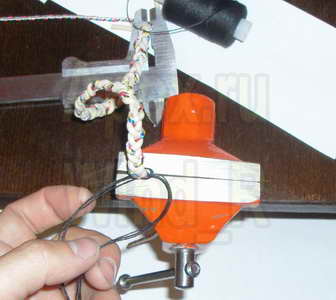

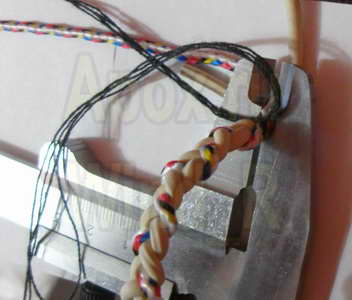

Второй конец тоже зажимаем (я зажал в штангель-циркуль)

Амортизатор косичка

Амортизатор косичка

освобождаем концы

Амортизатор косичка

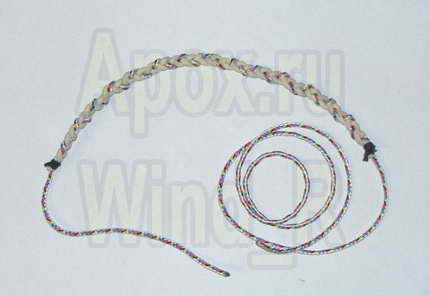

обрезаем лишнее

Амортизатор косичка

Далее концы линя заделываемым как обычно (прошиваем, накладываем бандаж из ниток, всерху клеем)

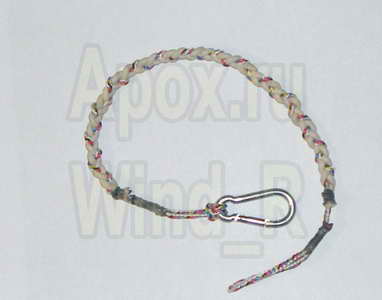

вот что получилось

Амортизатор косичка

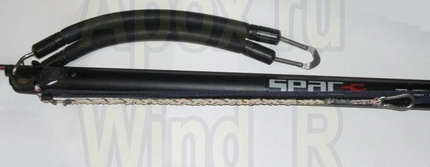

Ставим на ружье

Амортизатор косичка

Итого- длина амортизатора в свободном состоянии 220мм

  • длина в растянутом 340 мм
  • нагрузка для мах растяжения 2.5 кг.

Вывод:

Дешево, быстро.

P.S. честно говоря не знаю достаточна ли жесткость? для увеличения/уменьшения можно взять резину другого диаметра. Для увеличения коэффициента удлинения можно плести из 4х пряжей (3 резины и 1 линь)

короче пробуйте......

Ветров Роман (Wind_R)

Авторизация


6 Комментариев


Рекомендуемые комментарии

Нет, ну, конечно, можно и резинку от трусов приспособить...
Лично я давно для себя решил - если уж делать амортизатор, то из силиконовой трубки, у той и вид поприличней и, главное, коэффициент растяжения не 340/220 а минимум 3..
[URL=http://imageshack.us/photo/my-images/146/cimg3640.jpg/][IMG]http://img146.imageshack.us/img146/1048/cimg3640.th.jpg[/IMG][/URL]

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Бодрый Линь"]Нет, ну, конечно, можно и резинку от трусов приспособить...
Лично я давно для себя решил - если уж делать амортизатор, то из силиконовой трубки, у той и вид поприличней и, главное, коэффициент растяжения не 340/220 а минимум 3..
[URL=http://imageshack.us/photo/my-images/146/cimg3640.jpg/][IMG]http://img146.imageshack.us/img146/1048/cimg3640.th.jpg[/IMG][/URL][/quote]
Да можно и стропы на линь приспособить и вовсе ни чего неделать а просто купить и все.Только не все можно купить или достать, вот и приходиться выкручиваться.Мое мнение такое решение правильное и я попробую его сделать и обкотать.А вось пригодиться.

Поделиться этим комментарием


Ссылка на комментарий
спору нет, силиконовая или латексная трубка лучше и по растяжению и.
но кто внимательно читал, я написал, что обежал все магазины не нашел ничего подходящего.
а тут даже покупать ничего не надо, у нас на все дно усеяно данной резной.

Поделиться этим комментарием


Ссылка на комментарий
C тем что в АПТЕКАХ не оказалось "Катетера Петцера" от которого отрезают трубку на амортизатор я тоже столкнулся. НО когда попросил показать какие катеттеры у них еще есть, объяснив что их предназначение и меня не интересует, мне вытащили штук 5 разных. Из них и подобрал один самый длинный ;-) . НО как выход из положения вариант "косичка" все-же лучше чем ничего. Молодец!
АБ

Поделиться этим комментарием


Ссылка на комментарий
