Подводный светодиодный фонарь - год эксплуатации

Авторизация
admin

14 009 просмотров

Это не первый мой фонарь. Предыдущим пользуюсь 1 год. Испытания прошел успешно. Но и без доработок не обошлось. Добавлены ребра для увеличения поверхности охлаждения. Уменьшились габаритные размеры.

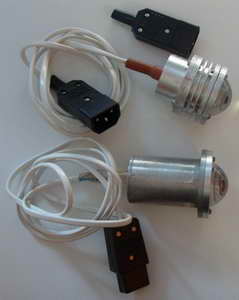

Сравнительный вид 2х фонарей (изменения за 1 год)

alt

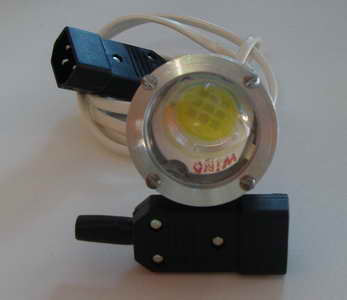

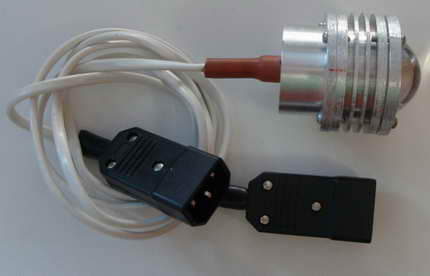

Хочу с вами поделится данной конструкцией.

alt     alt

Технические данные:

  • Источник света - Свето-диод 10вт 600 лм. (ярче чем 35вт лампа)

  • Цветовая температура 60000к (цвет свечения - холодный белый)

  • Энергопотребление - 1А (стабилизатора тока lM317)

  • Входное напряжение 11..18в. ниже 11в можно, но падает яркость свечения.

  • Линза - стекло, угол светового луча -30 град (в воде 60 град)

  • Угол светового луча можно изменить в строну увеличения, отодвинув линзу от диода, но потребуется переточить кольцо удерживающее линзу

  • Корпус фонаря - алюминий.

  • Проверялся на глубине 8м.

  • Яркость свечения не регулируемая (мах 600лм)

  • Без выключателя (Отключается отсоединением разъема от аккумулятора). в связи с низким энергопотреблением он и не нужен т.к. хватает более чем на одну охоту.

Фонарь использую закрепленным на ружье. С таким углом это оптимальный вариант.

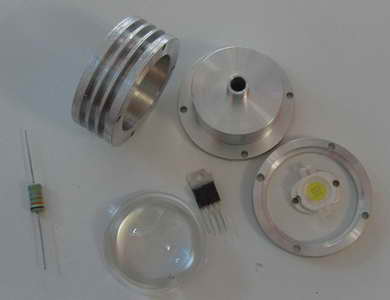

Фонарь перед сборкой:

alt

Сборка:

alt

Чертежи деталей фонаря:

alt

alt

alt

Схема стабилизатора тока на LM317 (20 руб в любом радио магазине)

alt

резистор 1.2ом припаиваем прямо к ножкам стабилизатора. сам стабилизатор прикручиваем к корпусу фонаря через изоляционную прокладку (слюда) (чтобы на корпусе фонаря не было "минуса" - нам не нужен лишний электролиз (или как там называется?)

Разъемы: использую компьютерные 220в + постоянно их смазываю Литолом, чтоб не окислялись.

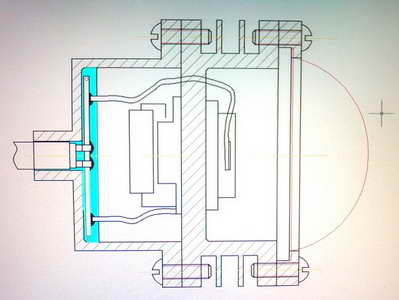

Герметизация кабеля в крышке:

alt

Берется кусок фольгированного текстолита (из которого платы делают). Медная фольга на нем режется пополам (+ и -). В центре 2 отверстия, через них припаивается залуженные концы кабеля. этот текстолит с припаянным кабелем торцом припаивается на дно крышки (на рисунке показан зазор залитый эпоксидкой, на самом деле его нет текстолит мажется эпоксидкой и плотно прижимается). далее (спустя 24час) чтобы кабель на "вошкался" заливаем и его (сзади). а также для подстраховки на дно крышки (на текстолит) льем около 5мм эпоксидки.

Данный способ проверен - 1 год без проблемной эксплуатации. думаю и дальше не будет проблем.

Если будет проблемы эпоксидка легко удаляется при нагревании (кипятим в воде).


P.S. Продолжение следует.... "тест свето диода P7 900 lm или гонка за люминами"

С уважением Wind_R (Ветров Роман) мой сайт hunt76.ru почта: vetrovroman на маил.ру

обсуждение данный статьи на форуме
