Подводный фонарь с раздельным питанием

Авторизация
admin

5 915 просмотров

Конструкция отработала 3 года, светит 20Вт + 30% не меньше 3 часов при, почти, нулевой температуре.

Включается через геркон.

Фонарь вывешивается так, чтобы ручка касалась кромки воды, а головка опущена вниз.

После выстрела откидываешь всторону-освобождаешь руку и фонарь подсвечивает и не мешает откуканить рыбу и перезарядить.

Длинна шнура должна быть такая, чтобы сделать петлю на поясе (не отключался разьем от случайного рывка) и свободно вытянуть руку вверх.

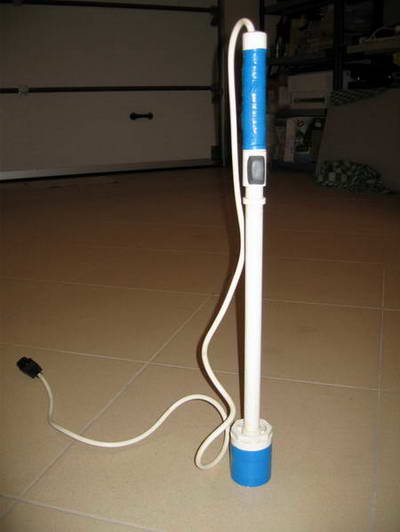

Фонарь специально имеет длинную конструкцию корпуса. История создания такой конструкции такая: первый фонарь я сделал на колене и чтоб держать примотал изолентой полочку 30см и когда вылез из воды, ребята которые со мной ныряли жаловались на прозрак, на что я удивленно спросил-а где вы плавали, у меня видимость 1.5-2 метра. Оказалось я ее увеличил за счет длинны руки и палочки, плюс не ослепляет взвесь. Длинну вычислили эксперементально да и парусности хотелось максимально избежать - 3 часа махать слишком длинной тяжело, а так без проблем.

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

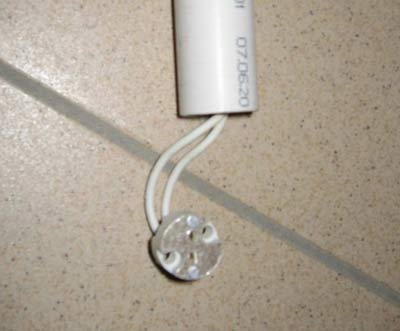

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

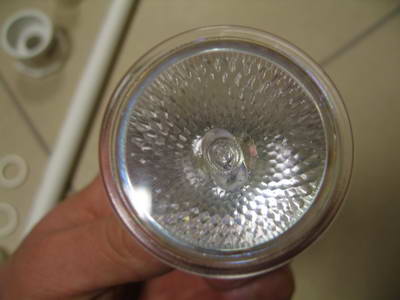

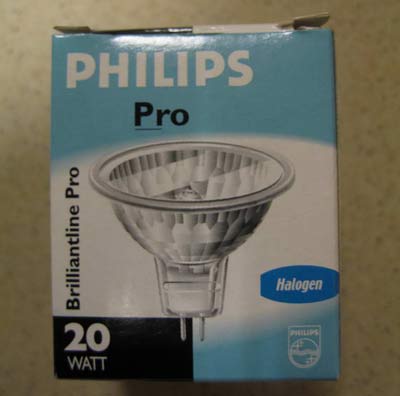

 С лампочкой пробовали много, но эта имеет иной отражатель-ровное пятно по всей плоскости, + почемуто светит мощнее, соответственно чуть дороже.

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Подводный фонарь с раздельным питанием

Авторизация


18 Комментариев


Рекомендуемые комментарии

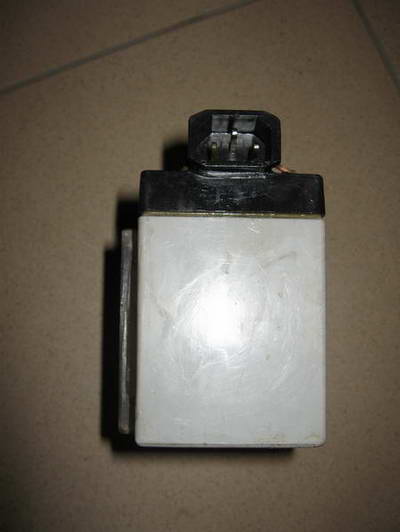

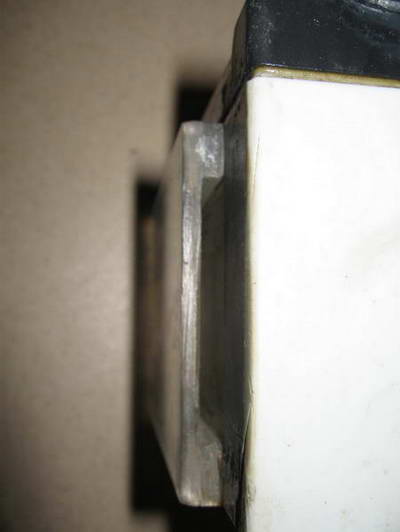

Сначала приклеил две планки по 1см по ширине ремня, а потом пластину из тогоже оргстекла. Нижние должны быть по толщине пояса. Одно неудобство-акамулятор расположен на поясе с права т.е. возле пряжки, поэтому приходится перебирать весь пояс.Весит он 2 кг.

На речке с течением и глубоким коряжником неудобно, зато в озерах и плавнях лучше нет-фонарь залазит в любую щелью

Мы кстати на Шацких озерах с этим фонарем ныряли на 10 метров-но там серебро в воде и когда включаешь фонарь впечатление , что пол озера светится и видно на 6-8 метров.

Поделиться этим комментарием


Ссылка на комментарий
Действительно, для охоты в мутняке такой длинный, "выносной" свет может стать единственным выходом. Но у меня почему-то сразу после прочтения статьи возникла мысль - а почему бы, собственно, в длиннющий этот фонарь не вставить элементы питания? Если применить энергосберегающую осрамовскую софитку на 20 вт и для ее питания использовать 10 (!) аккумуляторов формата С емкостью 4000 мАч... То получится примерно два часа непрерывного мощного света.. С батареями соответственно еще больше...
Такой фонарь, кстати, можно и под ствол крепть при необходимости, если установить на ружье защелки - крепилки..
Можно применить не софитку, а более экономичную лампу-галогенку, вставив ее в софиточный рефлектор. Или можный светодитод с линзой, на любителя. Аккумуляторы (батареи) можно применить и меньшего формата... В общем, вариантов придумать можно всяких. Основная идея, которую, как мне кажется, можно выкристаллизовать из этой статьи - фонарь ВЫНОСНОЙ, т.е. источник света находится ВПЕРЕДИ охотника... В этом - его преимущества. Ну, и недостатки, естественно, куда же без них.. :)

Поделиться этим комментарием


Ссылка на комментарий
Весь фокус в том , чтобы сделать фонарь как можно легче- всетаки 3 часа махать, а 10 акамов размера С это весище. В люмене 6 их шесть и то он тяжеленный,а заглянуть хочется под каждый куст и камыш -фонарь практически невесом в воде. А вообще надо пробовать- кто пробовал все сразу заказывали. Ручка именно на этом фонаре (что на фото) самая длинная.
Лампочки другие не годятся-пробовали. Просто галогенку трудно отцентровать, да и смысл ставить 10ват-тогда проще с люменом. Энергосберегающая ОСРАМовсая, ну не знаю - я купил Филипсовскую 20ват энергосберегающую Мастер про. -так она берет 20ват, а светит как 35ват т.е. берет техже 20ват + градус 36 найти сложно и стоит она 10баков.да и 35ват много взвесь слепит.
Светодиод пробуем-но из того что производят у всех синий свет или специально приглушены амперы для смещения в желтый спектр + узкий луч или выдумывать отражатель надо, а так все готовое.
Заряжаю аком 4часа чистыми хватает на 3часа 30мин-для ночной больше я считаю не надо! РЫБА ИЛИ ЕСТЬ ИЛИ ТВОЯ ЕЩЕ НЕ ВЫРОСЛА!

Поделиться этим комментарием


Ссылка на комментарий
Хотелось бы более подробного описания, узлов и деталей. Название труб муфт, как герметизировать,я вот даже не понял, какой всетаки длины фонарь.А то получился фонарь в картинках. Тех. процесс в студию пожалуйста.

Поделиться этим комментарием


Ссылка на комментарий
Позволю небольшое замечение
Я бы все же на аккумулятор поставил разетку а не вилку
Мало ли что ... стрелой перемкнет

Поделиться этим комментарием


Ссылка на комментарий

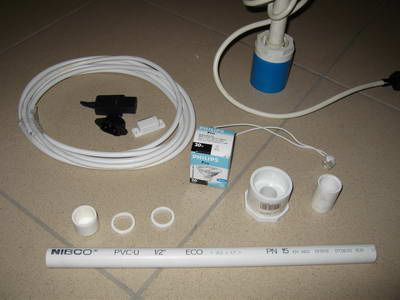

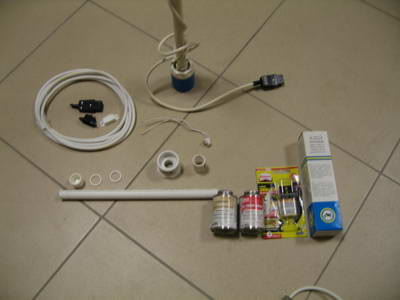

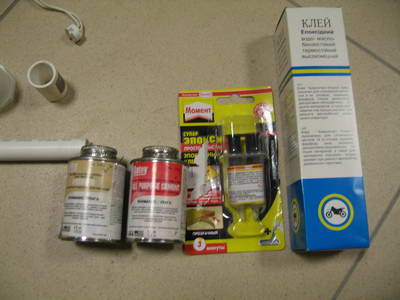

На фото видны все маркировки на трубах и фитингах-какое еще описание, там же фото клея которые используются.Длинну пробовали от 30 до 60 см, мне больше нравится 40 , моему тов. 60- эксперементируй.

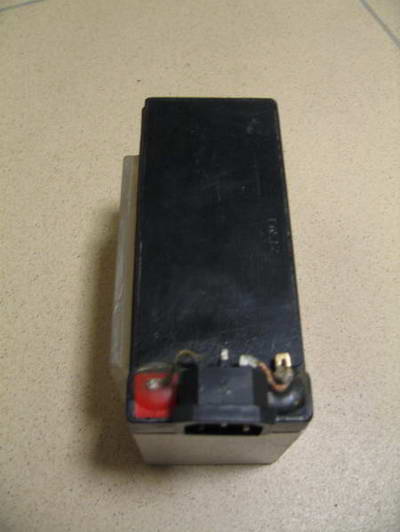

На акамуляторе приклеен неразборный разьем, а на фонаре разьемный. Приклеешь не разберешь почистить.

Поделиться этим комментарием


Ссылка на комментарий

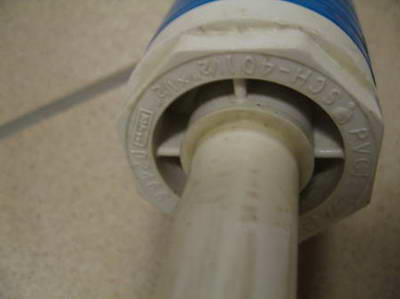

Деталь называется- муфта соеденительная:

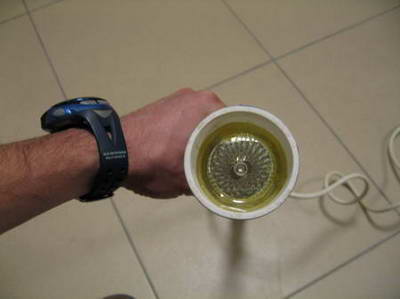

1 1/2 это в дюймах, разясню один и пол дюйма, одна сторона вставляется в переходную муфту с 1/2 на 1 1/2, а вторая, после проточки на токарном станке под лампу на 50.5 мм до внутренней каемки (приб до середины муфты) принимает лампу. За счет того, что лампа утоплена создается бленда, которая уберает посторонний ореол и оставляет основное пятно.

Поделиться этим комментарием


Ссылка на комментарий
Роман М, объясни подробнее как изготовить включатель, на снимке виден только цилиндр из зпоксидки с проводами с двух сторон.за счет чего эта конструкция удерживается в трубе.

Поделиться этим комментарием


Ссылка на комментарий
В середину трубки вставлена схема из одного транзистора и геркона и после залита эбоксидкой-гарантия что не протекет (на фото вид после разборки-проверяли). Сверху стоит магнит и залеплен двухкомпонентным клеем (на рис черный ). Даигаем вперед -магнит вкл геркон фонарь зажегся и тд.Геркон и выключатель распологаем в удобном для нас месте. Схему кто не понял дам позже.

Поделиться этим комментарием


Ссылка на комментарий
Очень интересная идея, а главное простота конструкции.
Роман, скажите пожалуйста, а на долго ли хватает лампочки, и как вы ее меняете?
Можно ли подключать лампочку напрямую без транзисторов и герконтов (лампочка, штепсель, аккумулятор)?
Какой аккумулятор лучше использовать?
Спасибо!

Поделиться этим комментарием


Ссылка на комментарий
Просто нет слов, одни слюни :D
резистор R1 зашунтирован перемычкой,
но самое прикольное это герконом аккумулятор коротить :D

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Diver3min"]прикольно но зачем такая сложная схема не пойму?[/quote]
Схема не сложная, без нее геркон будет залипать, и, при его выключении, фонарь будет продолжать светить. Но, схема здесь неверна: вертикальную перемычку слева от резистора необходимо ликвидировать.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Adept6"][quote name="Diver3min"]прикольно но зачем такая сложная схема не пойму?[/quote]
Схема не сложная, без нее геркон будет залипать, и, при его выключении, фонарь будет продолжать светить. Но, схема здесь неверна: вертикальную перемычку слева от резистора необходимо ликвидировать.[/quote]
Правильно-в спешке рисовал. Уже месяц как отправил исправленую, модераторы замешкались.

[quote name="PuRGen"]кагтотаг )
http://s59.radikal.ru/i163/0906/17/d90f1558516a.jpg[/quote]
Спасибо за исправление-так и выглядит правильная схема!
