Форма для грузов

Авторизация
admin

12 799 просмотров

Изготовление грузов начинается с изготовления формы  для их отливки. Вариантов материалов для  форм множество, и каждый выбирает, что может  позволить себе в данный момент и на что хватает фантазии. Побродив по страницам сайтов, решил высказать мысли вслух по этому вопросу. Основная  идея, это доступность и дешевизна материалов...

Первый опыт, адаптация формы Александра Сикало, Чертежи с размерами здесь.

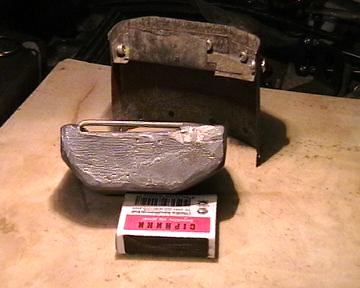

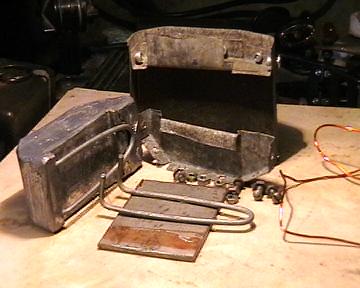

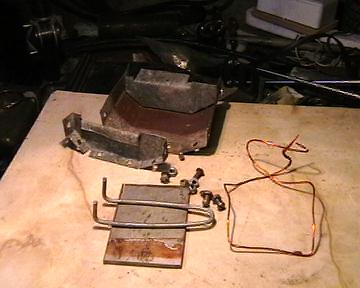

В качестве материала для формы взята кровельная сталь. Инструменты: ножницы по металлу, ручная дрель, плоскогубцы, молоток, заклепочник… Все остальное понятно из фотографий. Свинец затекает в щели, и что бы легче вынуть груз, одна перегородка крепится при помощи подходящих винтов с гайками.

САМОДЕЛЬНЫЕ ГРУЗЫ

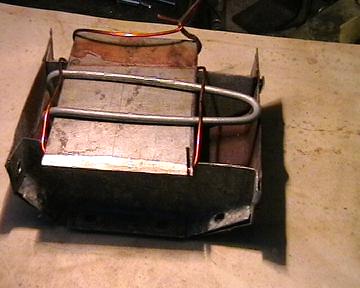

Скоба фиксируется мягкой проволокой, чтоб не всплыла при заливке

САМОДЕЛЬНЫЕ ГРУЗЫ

САМОДЕЛЬНЫЕ ГРУЗЫ

САМОДЕЛЬНЫЕ ГРУЗЫ

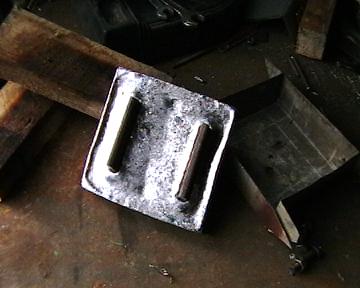

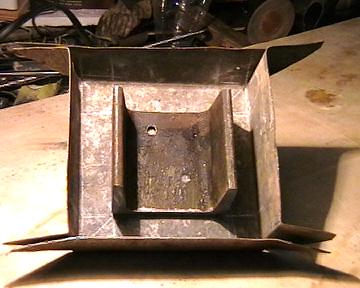

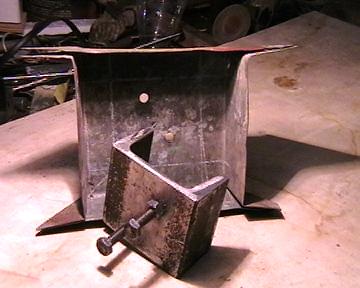

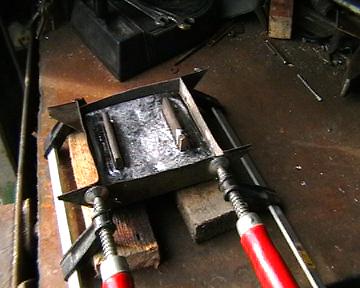

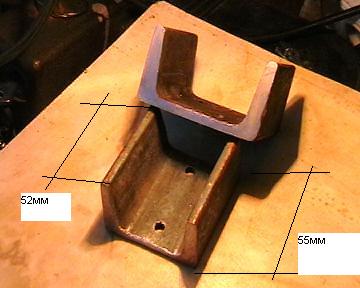

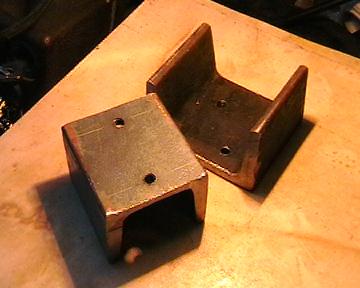

Для другого варианта требуется обрезок швеллера подходящего размера. Ножевкой по металлу и напильником придаем нужную форму, в отверстиях  нарезаем резьбу (М-6)

САМОДЕЛЬНЫЕ ГРУЗЫ

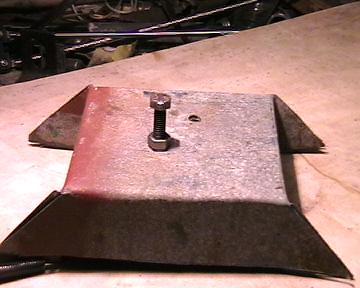

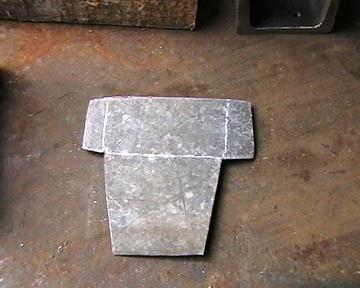

Из листа кровельной стали вырезаем корпус формы



ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

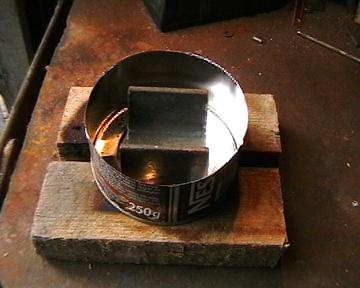

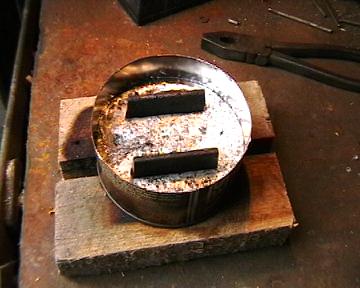

После  такой удачи в ход пошла банка из под кофе.

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

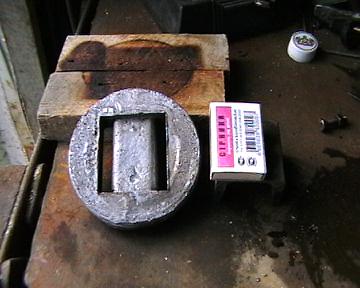

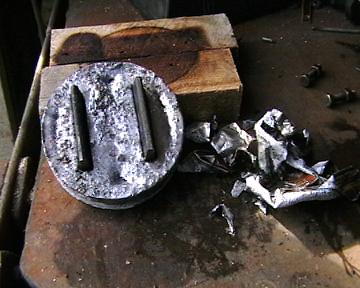

Но в связи с тем, что  банки для консервирования изготавливают из луженной стали, и свинец при-варился к стенкам , форма не пережила извлечения из нее груза. Мне кажется, что если  застелить дно и стенки плотной бумагой, то такого конфуза можно избежать.

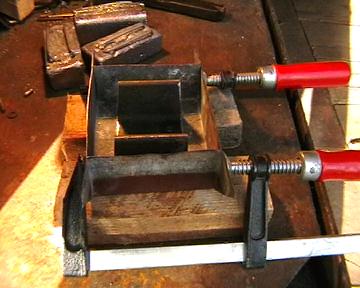

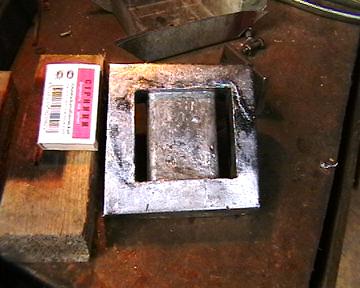

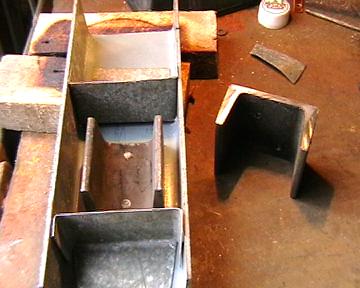

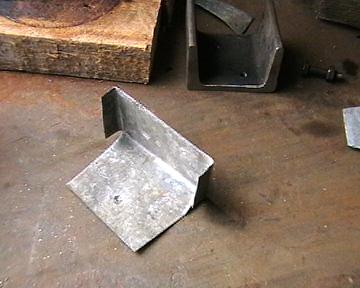

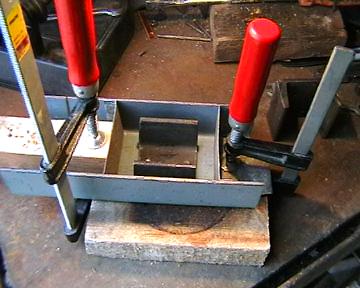

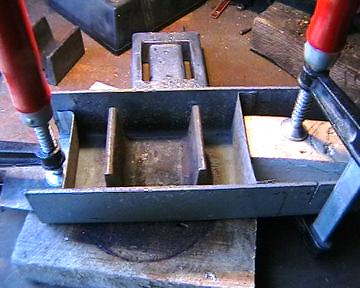

При помощи следующей формы можно регулировать размер, а значит и вес груза.

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

ИЗГОТОВЛЕНИЕ ГРУЗОВ
ИЗГОТОВЛЕНИЕ ГРУЗОВ

САМОДЕЛЬНЫЕ ГРУЗА
САМОДЕЛЬНЫЕ ГРУЗА

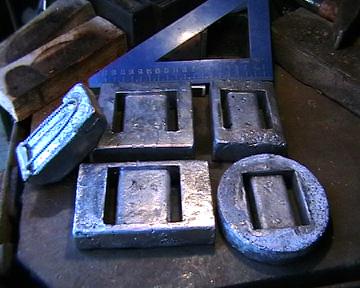

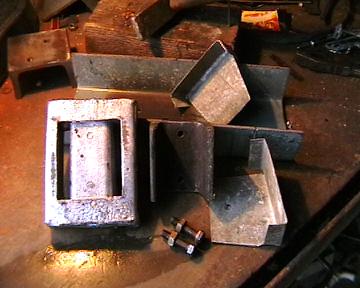

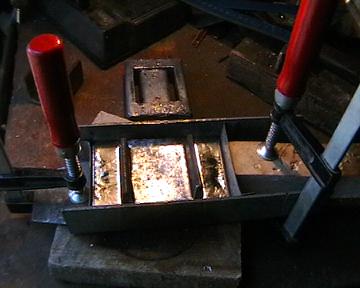

Вот, что получилось в итоге  изысканий.

САМОДЕЛЬНЫЕ ГРУЗА
САМОДЕЛЬНЫЕ ГРУЗЫ

Осталось  изваять, по данной технологии, форму для «сковородки». Подходящий лист жести, а вместо швеллера обрезки уголка.

Размеры взять из статьи Kinga:

Всем удачи. Виктор. (Украина. Измаил.)

Авторизация


2 Комментария


Рекомендуемые комментарии

Хотелось бы добавить кое что к варианту с банкой кофе. Сам отливал по такой технологии, но банку взял прямоугольной формы от шпротов (в супермаркетах большой выбор разных форм). А перед заливкой свинца банку и вставку для отверстий под ремень (в данном случае обрезок швелера) нужно смазать графитовой смазкой. Тогда все извлекается очень легко, и форма остается целая. Себе отлил штук восемь грузов, без проблем. Груза получились по 1 кг веса. Всем удачи

Поделиться этим комментарием


Ссылка на комментарий
Здорово придумал! А я как баран с парафиновыми заготовками и гипсовыми формами очень долго ковырялся :sad:
Спасибо за идею, надо себе тоже слепить.
