Фонарь из металлопластиковой трубы с креплением на ствол

Авторизация
admin

11 075 просмотров

Предлагаю еще один оригинальный способ изготовления подводного фонаря из металлопластиковой трубы, стандартных сантехнических фитингов и конечно дешевого китайского фонарика.

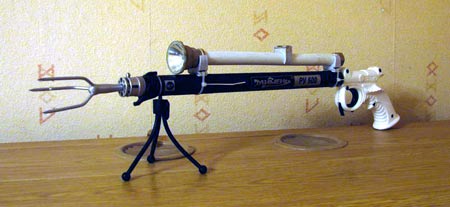

На стволе

Спецификация:

1. фонарь Космос или что то вроде (80р)

Космос

2. труба металлопластиковая D20 -0.5 м (50р за метр)

3. заглушка латунная 1/2 G внутренняя (20р)

4. муфта переходная 1/2 -3/4 G внутренняя (40р.)

5. держатель трубы D20 – 3 шт (3*10р)

6. геркон + мебельный магнит (10р + хз)

7. лампочка криптоновая 6V (10р)

8. пальчиковые батарейки 5шт

9. хомуты пластиковые 2 шт.

Итого ~ 250р без учета расходных материалов

Инструменты:

1. плашка 1/2 G, желательно + калибр для трубы D20

2. мультиметр желательно.

3. паяльник и кислота

4. смола, клей(металл пластмасса), герметик

5. уплотнительная нить унилок (Tangit)

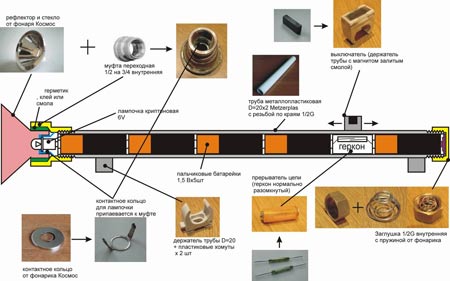

типа сборочный чертеж для тех, кто не хочет долго читать

сборочная схема

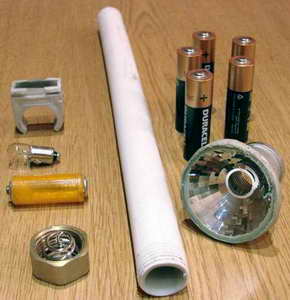

в разобранном виде:

в разобраном виде

Порядок сборки.

Чтобы собрать, нужно сначала разобрать. Разбираем фонарик Космос по детально. От него пойдут в дело: рефлектор, контактное кольцо (после доработки), прижимная пружина-контакт.

рефлекторпружина

Стекло от этого фонарика мне не понравилось, я взял стекло из минерального стекла, выпуклое от софита с контактами как у стартера для ламп ЛБ вот такого.

софит

Вставляем рефлектор от фонаря в переходную муфту [4] склеиваем их и заливаем пустоты смолой или герметиком. дорабатываем контактное кольцо от фонарика как показано на сборке вставляем его в цоколь и припаиваем усики к муфте. Вклеиваем стекло.

Для изготовления прерывателя цепи находим трубочку D-14мм (я взял ось от CD бокса) два контакта наподобие как у батареек (от старых батареек) припаиваем к ним геркон (продается в радиодеталях) прерыватель должен получиться в виде батарейки.

Труба для фонарика выбирается с толстым слоем алюминия (по нему будет передаваться минус на лампочку) я использовал METZERPLAS. Перед нарезанием резьбы, калибром нужно расширить конец трубы чтобы плашка зарезалась в металл и обеспечился электрический контакт между фитингами и трубой. Нарезаем резьбу №1 ~ 6 витков.

Вставляем лампочку в цоколь наворачиваем на трубу. Проверяем мультиметром есть ли контакт между слоем алюминия и муфтой. Вставляем батарейки и прерыватель в трубу. Отрезаем трубу в размер так чтобы минус последней батарейки утопал в трубе примерно на 5 мм. Нарезаем резьбу №2.

Обрезаем пружину от фонарика в размер заглушки [3] и вставляем в нее. Наворачиваем на трубу. Фонарь готов. При касании магнитом места где установлен геркон фонарь должен загораться.

Выключатель изготавливается из держателя трубы [5]. Вставляем в него магнит и заливаем смолой или герметиком. Готовый выключатель защелкивается на трубу и перемещением вперед / назад, выключаем/включаем фонарь.

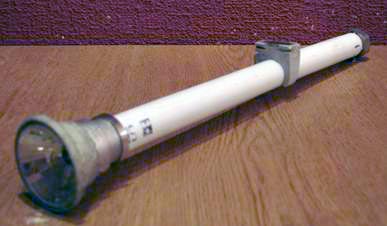

выключен

включен

Два других держателя используются для крепления фонаря на стволе. Для этого через них нужно провздеть пластиковые хомуты и затянуть на стволе.

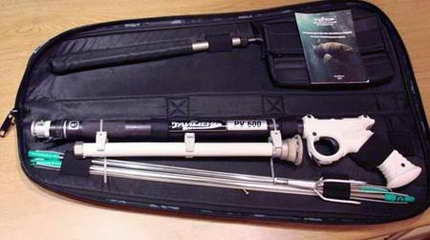

в чехле

При боевом использовании фонаря, резьбы уплотняем несколькими витками унилока. Естественно в конце резьбы чтобы не нарушить электрический контакт.

При плохом электрическом контакте между фитингами и трубой:

1. перед нарезанием резьбы расширить трубу калибром

2. напаять на фитингах в конце резьбы небольшие контактные зубки.

При залипании геркона:

1. Поставить геркон рассчитанный на больший ток

2. Поставить параллельно еще 1-2 геркона.

Да будет свет!

(c) Денис Шулепов г.Самара 2008

Авторизация


11 Комментариев


Рекомендуемые комментарии

Я считаю что на лампу нужно подавать чуть больше номинала, тогда она ярче светит. перегорит, не беда, стоит она меньше батарейки. Г лавное принцип, можно сделать на 9 батареек и воткнуть лампу на 12в. для тех кому мало пальчиковых батареек можно сделать для батареек типа L или Baby, тогда трубу берем D32, фитинги и плашку на дюйм.

не взвешивал, имхо две гайки много не добавят к батарейкам. зато для одноруких вещь незаменимая ;-)

Поделиться этим комментарием


Ссылка на комментарий
Мне всё понравилось, только каков ресурс? И какова мощьность лампочки?
Для темного: плинтус на столе? оригинально.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Gendalf"]Мне всё понравилось, только каков ресурс? И какова мощьность лампочки?
Для темного: плинтус на столе? оригинально.[/quote]видел только напольное покрытие :lol:

Поделиться этим комментарием


Ссылка на комментарий
И всетаки: Какова мощьность лампочки и всвязи с этим ресурс фонаря? Батарейки, видимо, лучше заменить на аккумуляторы такогоже типоразмера? 850mA например, иначе разоришся на батарейках. А вот если лампочку заменить на светодиоды.... от другого китайского фонаря....
