Пояс компенсации плавучести для подводных охотников

Авторизация
admin

11 830 просмотров

На сегодняшний день компания Zeagle является лидером на рынке индивидуальных средств контроля плавучести. Но, в виду малопопулярности этого бренда в России и ближайших братских странах интересные решения этой компании остались чуть в стороне от обширной армии подводных охотников и фридайверов. Компенсатор плавучести для подводных охотников и фридайверов от этой компании был анонсирован на американском рынке еще в 2006 году.

Компания Zeagle пошла навстречу фридайверам с их многочисленными просьбами о разработке подобной системы со своими специфическими запросами и потребностями.

Эта рационализация дает те же преимущества для ныряющих на задержке дыхания, что и дайверский компенсатор плавучести BCD. Компенсатор BC Belt от Zeagle имеет чуть больший вес и сопротивление чем грузовой пояс, обычно используемый фридайверами и подводными охотниками.

Благодаря поясу-компенсатору плавучести время погружения существенно увеличивается за счет уменьшения затрат энергии пловца на преодалевание сил влияющих при нырянии.

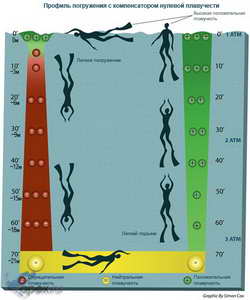

*На схемах принято, что АТМ (Атмосфера) — приблизительно равная атмосферному давлению на поверхности Земли на уровне Мирового океана (см. wikipedia).

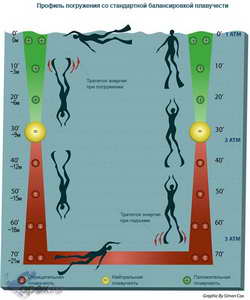

Ныряльщику при погружении в самой первой фазе требуется сильный, энергоемкий толчок и некоторое время активная работа ластами, чтобы достичь определенной глубины, где он будет иметь нейтральную плавучесть. Пройдя отметку с нейтральной плавучестью, ныряльщик приобретает отрицательную плавучесть и продолжает погружение, не работая ластами и не тратя энергию на погружение.  На глубине подводный охотник имеет отрицательную плавучесть, во всей нижней части погружения и для всплытия, в начальной фазе требуется прилагать дополнительные усилия при подъеме вверх, пока его плавучесть не станет положительной.



При нырянии с компенсатором плавучести BC Belt достаточно чуть стравить с него воздух, как погружение пойдет без особых усилий.

Нейтральная плавучесть на нужной глубине легко достигается путем поддува воздуха из баллона с помощью клапана-инфлятора. Время нахождения на нужной глубине увеличивается за счет снижения мышечной нагрузки. Для всплытия достаточно небольшого взмаха ластами, чтобы появилась положительная плавучесть, обеспечивающая начало всплытия. Чем ближе к поверхности, тем больше положительная плавучесть. Дальнейшее всплытие возможно без лишних усилий и работы ластами, что уменьшает вероятность Блэкаута.

На поверхности пояс обеспечивает достаточную положительную плавучесть даже при полном выдохе, позволяя подводному охотнику комфортно отдохнуть перед очередным погружением.

Компенсатор плавучести снабжен прочным прорезиненным ремнем с быстро расстегиваемой пряжкой и специальными отсеками-петлями, на которых можно разместить дополнительно до 10 кг груза.

Сам пояс сделан из прочного, усиленного Ballistic nylon-а с плотностью 1050.

Пояс, в зависимости от модели, позволяет компенсировать от 3,6 до 6 кг (см. таблицу ниже).

Чтобы минимизировать габариты и добиться комфортного прилегания к телу подводного охотника прочная внутренняя камера из уретана специально плиссирована.

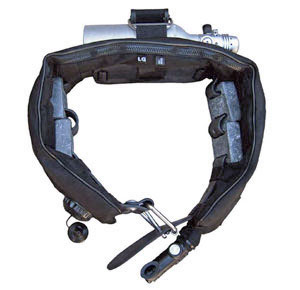

Компенсатор плавучести для подводных охотников и фридацверов

Нейтральная плавучесть легко достигается с помощью чувствительного клапана-инфлятора. Время погружения значительно увеличивается за счет уменьшения затрат энергии при погружении и всплытии. Подобно дайверскому BCD, пояс от Zeagle помогает пловцу значительно экономить энергию при всплытии предостерегает и страхует, в некоторой степени, от Blackoutа. Пояс Zeagle BC Belt может быть незаменим в экстренных ситуациях, когда, подводный охотник при нырке запутался в сетях или водорослях или же во время погружения фридайвера возникла нештатная ситуация.

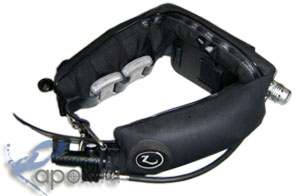

Компенсатор плавучести для подводных охотников и фридацверов

Одной заправки баллона хватает более десятка погружений, затем, его можно пополнить от любого баллона с помощью прилагаемого в комплекте переходника.

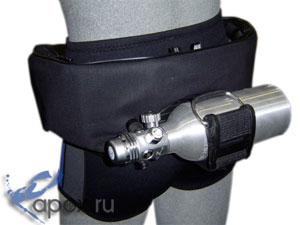

Баллон из алюминиевого сплава интегрирован с комбинированным клапаном-регулятором первой ступени RaZor, крепится сзади и надувает воздухом герметичную внутреннюю камеру пояса.

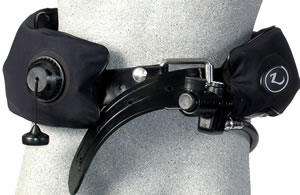

Компенсатор плавучести для подводных охотников и фридацверов
Компенсатор плавучести для подводных охотников и фридацверов

Особенность конструкции позволяет быстро и легко отсоединять и подсоединять баллоны к поясу.

При желании к регулятору первой ступени можно подсоединить регулятор второй ступени или октопус. Это может быть актуально при кратковременном нахождении под водой на небольшой глубине, при чистке или инспектировании днища корабля или лежащего неглубоко якоря.

В зависимости от размера талии компенсаторы выпускается трех размеров:

Таблица

Размер Размер талии Компенсая
плавучести
SM
61-76см
3,6кг
MD 76-92см
5кг
LG
81-100см
6кг

Одако, компания производитель предупреждает о необходимости прохождения специальной подготовки или наличия навыков ныряния с компенсатором, чтобы использовать пояс BC Belt правильно и безопасно. Рекомендуется к использованию только для опытных ныряльщиков и не должен использоваться новичками.  Обучение должно быть пройдено до использования компенсатора плавучести.

Ориентировочная цена на рынке США - $550.

Пояс компенсации плавучести для подводных охотников

Завоюет ли данный девайс популярность покажет время, ведь у него есть серьезный конкурент компенсатор плавучести Raf-Song, который уже получил одобрение у большинства подводных охотников и подводных фотографов.

Обзор подготовлен по информации с официального сайта Zeagle.com и других зарубежных Интерент изданий.

Авторизация


17 Комментариев


Рекомендуемые комментарии

Я такой копенсатор делал лет 7 назад с балончиком 0,4 литра 200 атм.Все конечно хорошо,только шумно и при всплытии,если забьются предохранительные клапана,будет ни есть хорошо ближе к поверхности!

Поделиться этим комментарием


Ссылка на комментарий
Неплохая рекламка! Но возникают вопросы - по картинке, почему на глубине 10м две атмосферы? (а не 1), какое-такое легкое погружение - легкое всплытие? (будешь рукой за вентиль баллона держаться и регулировать?)и каким таким образом можно уберечся от блэк аута? И потом компенсаторы типо Рафа на глубине не работают, так, что конкурентом он не будет. Да и вопрос применения для фридайверов и охотников тоже весьма спорный, поскольку есть опрделенные правила, но это уже тема для дискуссии.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="aquatik"]только шумно и при всплытии,если забьются предохранительные клапана,будет ни есть хорошо ближе к поверхности![/quote]
Девайса в живую не юзал, была бы возможность, хотяб потестить, было бы хорошо. Ну а теоретически, шумно в крайних точках:
- на глубине, выставляя нулевую плавучесть и перед всплытие от того, что в камеру идет воздух.
- на поверхности, стравливание давления, выходит воздух с пузырями
На глубине от накачки не так уж и громко это все.
На поверхности, ну так пусть, рыб метрами 20 ниже и на эти пузыри на поверхности не так обращает внимание, нежали колебания на глубине, на уровне рыбы.

Ближе к поверхности вообще по барабану, тебя и так вытолкнет
Если смотреть на картинку, маниауляции с поясом делаются только на глубинных отметках:
0м - стравливание воздуха перед нырком.
21м - надув пояса, чтобы выйти на нулевую плавучесть.
21м - донаддув пояса, чтобы с нейтральной выйти в положительную и тебя начало тянуть вверх..

Не совсем понял про предохранительные клапаны :o


[quote name="алко"]почему на глубине 10м две атмосферы? (а не 1)[/quote]
Предвидя такие вопросы, я специально сделал сноску и дал ссылку под картинкой, поясняя этот момент.
Ну вот, так в первоисточнике, на оффиц. сайте производителя написано - atm.
Если, кратко, есть два понятия:
1. Стандартная или физическая атмосфера (атм, atm) — в точности равна 101 325 Па или 760 миллиметрам ртутного столба.
2. Техническая атмосфера (ат, at, кгс/см?)
Если хочешь заморочиться на этот счет иди по ссылке в википедию в сноске под *, там разжевано.

[quote name="алко"]Неплохая рекламка[/quote]с популярным Советским менталитетом, любое сообщение о новом продукте, новость, отчет - реклама :sad:

[quote name="алко"]какое-такое легкое погружение - легкое всплытие? (будешь рукой за вентиль баллона держаться и регулировать?)и каким таким образом можно уберечся от блэк аута? [/quote]
Весь нырок - погружение, с данным девайсом, делается с отрицательной плавучестью, т.е. под действием преобладающей силы тяжести, т.е. падаешь в низ, чем глубже, тем быстрее.
Внизу, нажав "пимпочку", ты накачиваешь в камеру воздух, и имеешь положительную плавучесть, тебя "Архимед" выталкивает наверх...
Теоретически, ластами можно не работать вообще, все за счет Земных сил. Практика конеш другое, ластами работать нужно, но не так интенсивно уже, больше для управления. Меньше работаешь ластами, меньше мышцы жгут кислород и т.д. Во многих букварях по трате энергии много писано... Если это принять во внимание и причину Блэков, то все станет понятно ;)
Могу тока порекомендовать почитать соотв. материалы:
http://apox.ru/content/category/6/83/67/

[quote name="алко"]И потом компенсаторы типо Рафа на глубине не работают, так, что конкурентом он не будет.[/quote]
Компенсатор Рафа, работает, но не на больших глубинах. Просто он работает по другой схеме.

[quote name="алко"]Да и вопрос применения для фридайверов и охотников тоже весьма спорный, поскольку есть опрделенные правила[/quote]Этот девайс разрабатывался и делался именно для ныряющих на задержке и глубоко. Целесообразности его использования на небольших глубинах, я, лично не вижу. Может кто то и убедит в обратном. Т.е. этот компенсатор, или фича для аварийного всплытия, конечно, не универсальная, а имеющая свое узкое предназначение.

ЗЫ Сразу хочу предупредить, комменты "где купить?" и подобные будут удалятся. Т.к. это не реклама, а новость или анонс девайса! Чтобы ознакомиться со зверем и перетереть его +/-. Имея "прямые руки" и отсутствие лени на вопрос "Где купить?" всегда можно найти ответ ;-)

Поделиться этим комментарием


Ссылка на комментарий
Алексей! я вообще-то не заморачиваюсь. Насчет атмосфер - в любом учебнике, касающихся физических свойств воды, сказано, что с погружением на 1 метр, давление, действуещее на тело увеличивается на 0,1 атм. Это аксиома и то, что пишут на сайтах не всегда бывает правильно.
Далее, я конечно никого учить не собираюсь и говорю, что знаю - насчет фридайверов - я написал что это вопрос дискуссионный, поскольку дайверы бывают разные, так и соревнования у них проводятся по разным правилам - с постоянным грузом, с переменным, как и припомощи ласт, так и при помощи типо торпед.
и что ты обиделся на высказывание типо рекламка, вообще чем больше разрабатывается оборудования тем лучше, учитесь только грамотно его применять и готовьтесь к его приобретению (если нужно), и потом я не говорил что компенсаторы типо Рафа не работают, а блэк-аут и баротравму можно схватить и при быстром всплытии.
написал и каюсь что сейчас в ответ что-нибудь прилетит. Но наверное отвечать не буду

Поделиться этим комментарием


Ссылка на комментарий
[quote name="алко"]Неплохая рекламка! Но возникают вопросы - по картинке, почему на глубине 10м две атмосферы? (а не 1), какое-такое легкое погружение - легкое всплытие? (будешь рукой за вентиль баллона держаться и регулировать?)и каким таким образом можно уберечся от блэк аута? И потом компенсаторы типо Рафа на глубине не работают, так, что конкурентом он не будет. Да и вопрос применения для фридайверов и охотников тоже весьма спорный, поскольку есть опрделенные правила, но это уже тема для дискуссии.[/quote]
Абсолютное давление-это совокупность атмосферного и избыточного давления,поэтому две атмосферы.За винтель балона держаться не надо,есть специальный инфлятор,который имеет две кнопки(нагнетания и спуск воздуха),все очень просто!А от блэка можно уберечься тем,что при всплытии не тратишь воздух на работу ластами,тебя просто поднимает.На тот же Раф устанавливаем балончик с редуктором,инфлятор,предохранительный клапан,нормальный воздушный мешок и будет то же самое,даже лучше,будет возможность делать вдохи при ЧС

[quote name="Алексей(APOX)"][quote name="aquatik"]только шумно и при всплытии,если забьются предохранительные клапана,будет ни есть хорошо ближе к поверхности![/quote]
Девайса в живую не юзал, была бы возможность, хотяб потестить, было бы хорошо. Ну а теоретически, шумно в крайних точках:
- на глубине, выставляя нулевую плавучесть и перед всплытие от того, что в камеру идет воздух.
- на поверхности, стравливание давления, выходит воздух с пузырями
На глубине от накачки не так уж и громко это все.
На поверхности, ну так пусть, рыб метрами 20 ниже и на эти пузыри на поверхности не так обращает внимание, нежали колебания на глубине, на уровне рыбы.

Ближе к поверхности вообще по барабану, тебя и так вытолкнет
Если смотреть на картинку, маниауляции с поясом делаются только на глубинных отметках:
0м - стравливание воздуха перед нырком.
21м - надув пояса, чтобы выйти на нулевую плавучесть.
21м - донаддув пояса, чтобы с нейтральной выйти в положительную и тебя начало тянуть вверх..

Не совсем понял про предохранительные клапана[/quote]
Клапан на это копенсаторе находится с правой стороны и предназначен для стравливания излишков воздуха,что и происходит при всплятии с глубины.Если этот клапан забьется(песок,ил...),то может произойти разрыв воздушного мешка.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="алко"]в любом учебнике, касающихся физических свойств воды, сказано, что с погружением на 1 метр, давление, действуещее на тело [b]увеличивается[/b] на 0,1 атм.
Это аксиома[/quote]
Все правильно и ты правильно указал, ключевое слово УВЕЛИЧИВАЕТСЯ НА ;-)
То, что ты имеешь в виду, это сокращение - ат, at, кгс/см?, а тут, [b]atm[/b] ([b]атм[/b]) :-)

[quote name="алко"]что пишут на сайтах не всегда бывает правильно.
...
чем больше разрабатывается оборудования тем лучше, учитесь только грамотно его применять и готовьтесь к его приобретению[/quote]
Вот тут обеими ластам ЗА, поэтому и появился этот материал :-)

[quote name="aquatik"]
Клапан на это копенсаторе находится с правой стороны и предназначен для стравливания излишков воздуха,что и происходит при всплятии с глубины.Если этот клапан забьется(песок,ил...),то может произойти разрыв воздушного мешка.[/quote]
Ааа... ну да.. понял. Ага, тут тока смотреть, счупать перед покупкой, как и др. элементы этого зверя. Пробовать, ну и контролировать это место. Кстати, скорее всего, кроме этого клапана, нужен постоянный контроль как самого инфлятора, так и места крепления трубок к поясу.

Поделиться этим комментарием


Ссылка на комментарий
Этот пояс преставляется пригодным для тех, кто спасает вплавь. Доплыть до спасаемого с таким поясом получится бустрее, чем с привычным аквалангом. При невозможности освободиться от захвата спасаемого есть шанс оказаться на поверхности. Ну и возможность дышать под водой тоже не лишняя. Пусть воздуха хватит на 2 минуты, иногда и они решают дело.
Имеется ли возможность крепить баллон вдоль, а не поперек, как он крепиться сейчас? Зачем лишнее сопротивление.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Алексей(APOX)"][quote name="алко"]в любом учебнике, касающихся физических свойств воды, сказано, что с погружением на 1 метр, давление, действуещее на тело [b]увеличивается[/b] на 0,1 атм.
Это аксиома[/quote]
Все правильно и ты правильно указал, ключевое слово УВЕЛИЧИВАЕТСЯ НА ;-)
То, что ты имеешь в виду, это сокращение - ат, at, кгс/см?, а тут, [b]atm[/b] ([b]атм[/b]) :-)

[quote name="алко"]что пишут на сайтах не всегда бывает правильно.
...
чем больше разрабатывается оборудования тем лучше, учитесь только грамотно его применять и готовьтесь к его приобретению[/quote]
Вот тут обеими ластам ЗА, поэтому и появился этот материал :-)

[quote name="aquatik"]
Клапан на это копенсаторе находится с правой стороны и предназначен для стравливания излишков воздуха,что и происходит при всплятии с глубины.Если этот клапан забьется(песок,ил...),то может произойти разрыв воздушного мешка.[/quote]
Ааа... ну да.. понял. Ага, тут тока смотреть, счупать перед покупкой, как и др. элементы этого зверя. Пробовать, ну и контролировать это место. Кстати, скорее всего, кроме этого клапана, нужен постоянный контроль как самого инфлятора, так и места крепления трубок к поясу.[/quote]
На копенсаторах плавучести для дайвинга предохранительных клапанов обычно 2-3,так,что они дублируют друг друга.В нашем случае чем больше клапанов,тем больше точек отказа.А вот если клапан разместить на разгрузку,типа рафа,сверху,будет получше

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Сергей Чалов"]Этот пояс преставляется пригодным для тех, кто спасает вплавь. Доплыть до спасаемого с таким поясом получится бустрее, чем с привычным аквалангом. [/quote]
Судя по фоткам, перевернуть баллон не получиться, тока если самому перешивать что то. А вот, что касается спасателей, когда спасают еще тонущего человека, используют специальные ласты, по идее даже отдельное направление есть у произодителей и отдельный вид спорта: Спасательный спорт (Rescue или Lifesaving), в океанических странах популярен, особенно если вспомнить сериал про спасателей малибу со специальной доской-плотиком (оранжевая фигня под мышкой :-) ). У них, главное чем быстрее и ловче тем лучше и такая штука им, скорее всего, не нужна. Не одеваются они. Там ласты + доска + навыки...
А вот, спасателям, которые уже потом достают, у них нормальные компенсаторы, баллоны, регуляторы, октопусы и т.д. все по взрослому, тут уж спешка не нужна :cry:

Поделиться этим комментарием


Ссылка на комментарий
На наших речках,подводным охотникам вряд ли подойдёт(большой на вид ),да и регулировать его одной рукой, вряд ли получится в условиях густой растительности и коряг.

Поделиться этим комментарием


Ссылка на комментарий
Блэкаут ловят когда долго подавляют позывы на вдох, а потом на всплытии падает давление газов: http://apox.ru/forum/index.php?s=&showtopic=5892&view=findpost&p=50317. Так что застраховать от блэкаута этот девайс не может, а вот ускорить его наступление на всплытии -- да, стоит только хорошенько поддать воздух в компенсатор. Штука интересная, только вот в целях её рекламы нельзя писать такие вещи -- кто-нибудь поверит. Совмещение с груз-поясом -- ПМСМ неудачное решение -- сбросить пояс и поддать воздух в компенсатор уже не получится. По лёгкому погружению/всплытию -- ну на видео когда фри-дайвер вниз шёл -- ластами работал по-взрослому, а когда вверх -- отдыхал, только всплывал медленно...

Поделиться этим комментарием


Ссылка на комментарий
Да, для пресноводной охоты и активных нырялок не подходит. За охоту в среднем 80-120 погружений, да и глубины от 3 до 8 метров обычно. Только для моря и больших глубин.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="skarabey"]Блэкаут ловят когда долго подавляют позывы на вдох, а потом на всплытии падает давление газов: http://apox.ru/forum/index.php?s=&showtopic=5892&view=findpost&p=50317. Так что застраховать от блэкаута этот девайс не может, а вот ускорить его наступление на всплытии -- да, стоит
только хорошенько поддать воздух в компенсатор. Штука интересная, только вот в целях её рекламы нельзя писать такие вещи -- кто-нибудь поверит. Совмещение с груз-поясом -- ПМСМ неудачное решение -- сбросить пояс и поддать воздух в компенсатор уже не получится. По лёгкому погружению/всплытию -- ну на видео когда фри-дайвер вниз шёл -- ластами работал по-взрослому, а когда вверх -- отдыхал, только всплывал медленно...[/quote]
А ему и нельзя быстро всплывать,иначе или блэк-аут или баротравма. И если фридайвер пошружается 2 минуты, то всплывает 2,5 - 3 минуты (в среднем). А в целом концепцуально согласен.

Поделиться этим комментарием


Ссылка на комментарий
[quote name="skarabey"]Блэкаут ловят когда долго подавляют позывы на вдох, а потом на всплытии падает давление газов: http://apox.ru/forum/index.php?s=&showtopic=5892&view=findpost&p=50317. Так что застраховать от блэкаута этот девайс не может, а вот ускорить его наступление на всплытии -- да, стоит только хорошенько поддать воздух в компенсатор. [/quote]
Материал правильный, а вот с причинами можно дискутировать и дискутировать.
При всплытии идет работа ногами, жжется кислород в тканях мышц. Поэтому фришники не смотрят вверх (разгружая мышцы шеи), выплевывают трубку (отключают работу лицевых мышц) и т.д. можно продолжать, чтобы отключить работу паразитных мышц и работали только нужные мышци - ноги, которые ведут к жизни наверх... в общем много написано...
Резюме, чтобы кислород использовался эффективно - для ног(чтобы плыть) и для мозга (чтобы он в режим энергопотребления не ушел)
Это ОДНА составляющая...

[quote name="skarabey"]Совмещение с груз-поясом -- ПМСМ неудачное решение -- сбросить пояс и поддать воздух в компенсатор уже не получится. [/quote]
А зачем сбрасывать груз, если можно нажать на клапан и тебя потянет вверх.
Отказал клапан, скинул всю эту трехомудию и опять, пошел вверх, ведь ты в костюме и без пояса и грузов имеешь положительную плавучесть ;)
Логично вроде все. Все нормы выполнены.

Вот другой вопрос, не случайно производитель делает сноску на то что перед использованием изучить и потренироваться на меляке и что это не для чайникофф девайс... Тут, может, в чем то есть подводный камень, который [b]покажет тока эксплуатация и практика[/b].

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Subchaser"]Да, для пресноводной охоты и активных нырялок не подходит. За охоту в среднем 80-120 погружений, да и глубины от 3 до 8 метров обычно. Только для моря и больших глубин.[/quote]

+1 ! Совершенно верно!
И платить за "груза" 550 баксов, чтобы нырять на 3-8 метров...хи-хи-хи...

Поделиться этим комментарием


Ссылка на комментарий
