Подводный подствольный фонарь для арбалета или успех со второй попытки

Авторизация
admin

1 840 просмотров

Что бы не говорили, умелые и не очень, самоделкины, в 99-и случаев из 100 – лучше купить готовый продукт, чем пытаться сделать его из подручных материалов. И на это есть несколько причин:

- кустарный способ изготовления всегда уступает заводскому;

- не всегда есть необходимые компоненты, а доступны лишь их аналоги;

- в высокоточных и высоконадежных изделиях трудно добиться нужного качества.

Но, иногда, из-за отсутствия продукта в продаже или нехватки средств, приходится «мастерить». И сегодня я расскажу вам о том, как делал подствольный фонарь для подводной охоты. И так, для начала, скажем о требованиях, предъявляемых к разрабатываемому подствольному фонарю:

- компактность (чтобы не перегружать ружье);

- водонепроницаемость до 5 метров;

- возможность замены батареи или аккумулятора непосредственно на охоте;

- направленный источник света исключительно для подсветки цели (так как для ночных охот основной фонарь располагается в руке);

- низкая себестоимость.

Пройдя по магазинам, мой выбор пал на фонарик «Яркий луч» LUX-1W мощностью 1 Ват в магазине «Лента», который был куплен по акции за 200 рублей. Производитель указал его следящие характеристики:

1W светодиод дает в шесть раз больше света по сравнению со стандартным светодиодом.

Надежный, функциональный фонарь.

Ударопрочный. Влагозащищенный (Если уронить в лужу и поднять его с ним ни чего не случится, а вот плавать с ним не рекомендуется)

11 часов непрерывной работы

Технические характеристики: элементы питания – 3хААА, источник света – 1W светодиод.
Упаковка: индивидуальная упаковка – блистер.

Подводный подствольный фонарь для арбалета

Для фонарика я так же купил 3 батарейки типа ААА. И ещё нам понадобится силикон – благо в моем наборе инструментов он присутствовал.



И так, разбираем фонарь, он условно состоит из 3х модулей: головка фонаря – в ней размещен светодиод и электроника, корпус - где размещается отсек для батареек, и задняя заглушка с выключателем. Вроде бы все легко и просто.

О том, как изготовить кронштейн для подствольного фонаря на арбалет Beuchat Mundial Competition я уже рассказывал в одной из своих статей. Поэтому, на вопросе крепления фонаря к подводному ружью останавливаться не буду.

Первая попытка. «Начало».

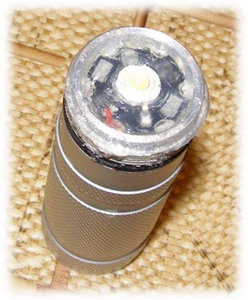

Фонарь и все необходимое в наличии. Так что, можно приступать к гидроизоляции. Выкручиваем площадку, на которой размещен светодиод, и по резьбе обмазываем силиконом и вкручиваем обратно. При необходимости удаляем излишки силикона, не допуская его попадания на поверхность светодиода. Даем немного просохнуть.

Подводный подствольный фонарь для арбалета

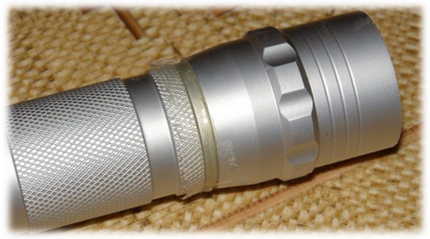

Обмазываем резьбу корпуса, в районе расположения светодиода, и вкручиваем головку фонаря до упора. Удаляем излишки силикона, вылезшего на корпус фонаря. Следует отметить, что головку фонаря разбирать более нет необходимости, так как вряд ли вы будете делать замену светодиода. Так что силиконем и закручиваем намертво!



С заглушкой фонаря поступаем следующим образом. По резьбе делаем толстое силиконовое кольцо и даем ему высохнуть. Оно будет выполнять роль уплотнителя (хоть на кольце и есть резинка, она явно слабовата) для предотвращения попадания воды. После высыхания ставим заглушку с выключателем.

Подводный подствольный фонарь для арбалета

Фонарь готов. Отправляем его на тестовые испытания. Для чего помещаем в тазик с водой и оставляем на 12 часов.



Из фото видно, что отражатель фонаря сильно фокусирует поток света.  Учитывая задуманное его назначение, это будет только «+» при использовании его в качестве подствольника. По истечению 10 часов смотрим, что у нас получилось. Фонарик все еще продолжает светить, хотя он явно ослаб. Выключаем его, вытираем. Разбираем. В нутрии фонаря сухо. Приступаем к эксплуатации.

Эпилог.

На этом можно было бы закончить статью, но в процессе эксплуатации (через одну подводную охоту) выяснилось, что кнопка включения – выключения фонаря влагозащищенная и не рассчитана на долгое пребывания в воде. Поэтому в нее все-таки попало пару капель воды из–за чего, выключатель отсырел и испортился. Для защиты выключателя надо было снять защитную резинку и просиликонить его, либо со стороны выключателя одеть напальчник перетянув его жгутиком в нескольких местах. Но поскольку этого я не сделал, а такого второго выключателя у меня нет, переходим ко второй попытке – работа над ошибками.

Вторая попытка. «Работа над ошибками».

И так, все что нам необходимо это починить выключатель. Но уж раз мы решили его менять, добавим усовершенствования в конструкцию. А именно:

  1. В процессе эксплуатации выяснилось, что удобней не плавать с включенным фонарем днем пугая рыб, а включать его в случаях необходимости.
  2. Включать и выключать фонарь кнопкой в районе головки арбалета Beuchat Mundial крайне неудобно, поэтому лучше расположить ее на рукоятке.

Подводный подствольный фонарь для арбалета

Идем в ближайший магазин радиодеталей за пыле-влагозащищенным переключателем. Посмотрев на то, что есть в наличии, я выбрал вот этот миниатюрный выключатель за 7 рублей. И покупаем кусок провода от фонаря до рукоятки арбалета с небольшим запасом. Вот в принципе и все что нам понадобится, силикон и изоляционная лента у нас уже есть.

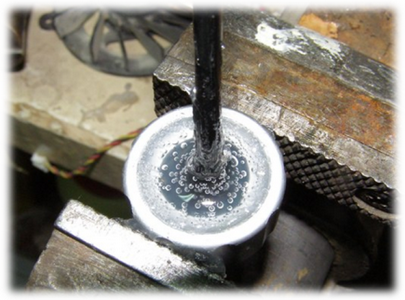

Выкручиваем заглушку фонаря, выдавливаем из нее старый «неработающий» выключатель (для этого надо сильно давить на кнопку). Вынимаем выключатель, а в гнездо, где он был установлен, просовываем наш провод. Распаиваем его. После чего засиликониваем и даем высохнуть.

Подводный подствольный фонарь для арбалета

Берем наше ружье и размещаем на нем фонарь с проводом и выключатель. При необходимости подгоняем длину провода, после чего закрепляем провод изолентой.  Снимаем рукоятку ружья (так будет удобней паять), и зачищаем провод, идущий к выключателю. Припаиваем его. И так, конструкция почти готова: фонарь и выключатель у нас есть, осталось лишь заизолировать выключатель.



Нанесем первый тонкий слой на припаянный выключатель и дадим ему высохнуть. Поскольку, выключатель мал, и просто примотать изолентой его вряд ли удастся к ружью, сделаем для него крепёжную площадку. Для этого возьмем плоский кусок твердого материала (что будет под рукой, я взял кусок пластмассы) главное, чтобы он был примерно в ширину выключателя и длинней его, как бы позволяя создать крепежные «ушки». Соединим выключатель и крепежную планку с помощь нитки (желательно капроновой). И будем наносить слоями силикон, давая ему высохнуть. В результате, у нас должно получиться что-то похожее.

Подводный подствольный фонарь для арбалета

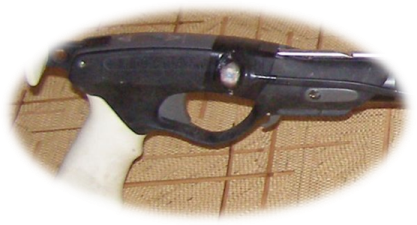

Теперь ставим ручку ружья на место. И  закрепляем выключатель с помощью изоляционной ленты. Я расположил выключатель таким образом, что бы одним пальцем (не забудьте одеть перчатку, для примерки) его можно было включить/выключить не перехватывая арбалет.



Подводный подствольный фонарь для арбалета

Общий внешний вид арбалета Beuchat Mundial Competition с кронштейном для подствольного фонаря и установленным фонарем «Яркий луч» представлен на фото ниже. От себя добавлю небольшое замечание касаемо источника питания фонаря: если вы все-таки решили использовать аккумуляторные батарейки, то рекомендую ознакомиться со статьей « Аккумуляторные батарейки ААА 1800 mAh из поднебесной ».



Авторизация


6 Комментариев


Рекомендуемые комментарии

Вы говорите что в составе фонаря имеется электроника. Вы её точно там видели? , опишите из чего она состоит хотя бы внешне.

Поделиться этим комментарием


Ссылка на комментарий
Спасибо за интересную статью! Я, оказывается, мыслил примерно так же, когда ставил себе такой же фонарь на сорокасантиметровый Темпест. Правда, я еще загерметизировал штатный выключатель фонаря, но тут тоже не обошлось без переделок. У меня, хоть фонарь и не пропускал ни капли,но на глубине метров 5 - 6 он сам собой выключался! До причины этого я додумался почти сразу - давление воды нажимает слабую кнопку! Устранил этот деффект подпружинив кнопку изнутри. Но теперь есть минус - фонарь стало труднее включать! Тем не менее с таким фонарем я уже два года проплавал! Как он меня выручал!
Скорее всего что попрубую тоже как и вы вынести выключатель из корпуса - такие мысли давно уже были, а ваша статья убедила в верности этого! Спасибо!

Поделиться этим комментарием


Ссылка на комментарий
[quote]Отправляем его на тестовые испытания. Для чего помещаем в тазик с водой и оставляем на 12 часов.[/quote]

не совсем корректны условия. даже если фонарь в тазике пролежит без последствий сутки, еще не значит, что он сохранит герметичность на глубине 5м
http://www.images.kanet.ru/files/32/DSC00254.JPG
самая простая барокамера - 1,5-2 атм выдерживает
