Крепление подствольного фонаря на Mundial Competition

Авторизация
admin

1 669 просмотров

Многие подводные охотники рано или поздно сталкиваются с необходимостью установки подствольного фонаря. Даже если вы ныряете только в светлое время суток, он все равно необходим – так как есть норы, коряжники (места, куда солнечный свет по каким-то причинам не попадает), и тут возникает необходимость «немного» подсветить цель. Как раз о таком случае я уже рассказывал в статье: «Зимняя подводная охота на сазана с Beuchat Mundial Competition 60». И так, небольшой (для подсветки цели) водонепроницаемый фонарь уже в наличии и, казалось бы, дело решено, но не тут то было, если вы обладатель арбалета! В случае с пневматическими ружьями все просто – только бы не помешать линесбрасывателю при установке фонаря.  А если у вас арбалет? А если ещё и с дополнительной кольцевой тягой? А линесбрасыватель расположен внизу? Как, например, на арбалете Mundial Competition, вот тут все становится немного сложней.

Прежде чем определиться, как и куда установить фонарь, я покопался на форумах, почитал о том, как поступают другие. Но, увы, что-то подходящее для моего случая я так и не нашел.
Были варианты размещения возле рукоятки – но все они имели существенный недостаток, световой поток частично перекрывался основанием подводного ружья. Так что фонарик надо было крепить возле головы арбалета. Варианты со сверлением, эпоксидной смолой и т.д., я рассматриваю только тогда, когда иных альтернатив нет. Так как все это необратимые изменения и варианта отката назад не будет.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

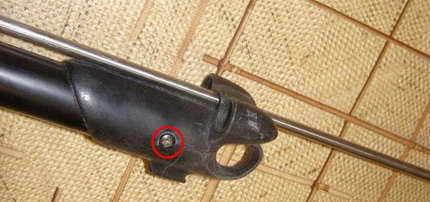

В сто первый раз, осматривая свой арбалет Mundial Competition, решение мной наконец-то было найдено. И оно заключалось в том, что голова арбалета крепится к основанию ружья стяжным болтом – который может являться креплением кронштейна для фонаря. Кронштейн, в данном случае, необходим, так как имеется дополнительная кольцевая тяга.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

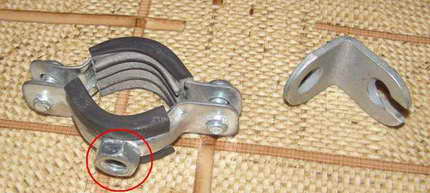

Чтобы изготовить кронштейн, я взял хомут для крепления трубы диаметром ¾ дюйма (диаметр фонаря – 25 мм) и алюминиевый уголок. Все эти комплектующие были у меня в наличии, но при необходимости их с лёгкостью можно купить в любом хозяйственном магазине.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

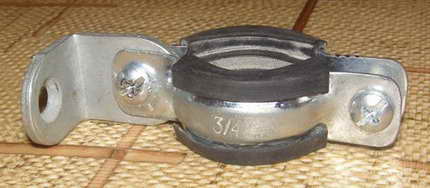

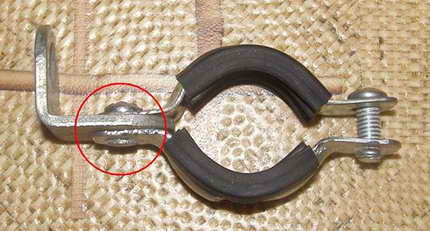

Соединяем уголок и хомут, предварительно удалив гайку с хомута (можно её и оставить, но будет только мешать). После соединения спиливаем и обтачиваем болт, который крепит хомут к уголку. При желании можно и расклепать.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

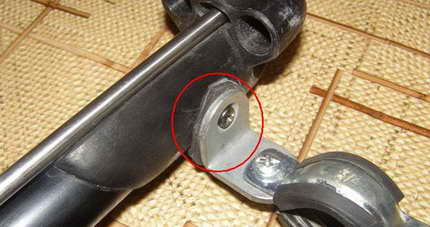

Снимаем головку арбалета, выкрутив стяжной болт. Примеряем. При необходимости обтачиваем уголок, доводим его до совершенства.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

Между арбалетом и уголком желательно установить прокладку – для лучшего прилегания кронштейна к ружью (чтобы он не проворачивался). Ее можно вырезать из резины или сделать из силикона. Если хорошо владеете киянкой, можно выгнуть уголок для лучшего прилегания.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

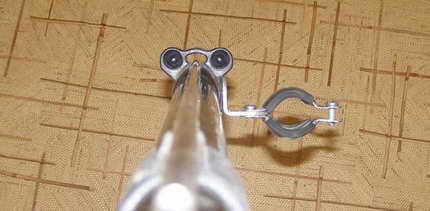

И так, устанавливаем наш кронштейн на место. Стягиваем болт головки арбалета, готово. Кронштейн готов. Если вы левша, то кронштейн удобней ставить слева, если правша справа (более удобное прицеливание, но менее комфортная маневренность в коряжнике).  Следует заметить, что можно было установить фонарь сверху головы арбалета Mundial Competition, но это будет мешать прицеливанию.

Крепление подствольного фонаря на голову арбалета Beuchat Mundial Competition

P.S. При желании, после пробных стрельб в воде, кронштейн можно отрегулировать (расположить) так, что бы наиболее сильная концентрация светового потока являлась своего рода целеуказателем. Правда, работать это будет только на фиксированной дистанции, на которой проводилась пристрелка.
