Чертежи поршня для OMER Tempest

Авторизация
admin

165 просмотров

Чертежи поршня с обычным и гидро- демпфером для подводного ружья OMER Tempest

Сердцевина поршня из титана. Что бы не царапал ствол сверху одет пластик, в моем случае это был, кажется, полиэтилен.

Демпфер сделан из титана.

Надульник расточен до 11,2мм.

Позже было высказано пожелание избавиться от стука при выстреле (друг охотится на форель). Был изготовлен другой поршень и вставку в надульник для гидродемпфера, вставка сажается с натягом.

Не привожу рисунки скользящей втулки с гидродемпфером на стандартный гарпун сделать ее не составляет труда, делаю тоже из титана.

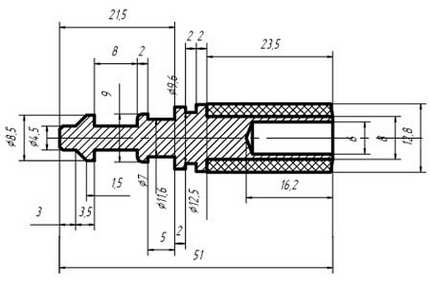

Чертеж поршня OMER TEMPEST
Чертеж поршня ОМЕР ТЕМПЕСТ

Чертеж поршня OMER TEMPEST
Чертеж поршня ОМЕР ТЕМПЕСТ

Чертеж поршня OMER TEMPEST
Чертеж поршня ОМЕР ТЕМПЕСТ

Чертеж поршня OMER TEMPEST
Чертеж поршня ОМЕР ТЕМПЕСТ

Скачать чертежи (одним файлом .PDF (81,7 КБ), для печати на A4)

Авторизация


3 Комментария


Рекомендуемые комментарии

Спасибо за чертежи теперь ищу толкового токаря сделать поршень с гидродемпфером.
Только не понятны посадочные размеры пластиковой втулки для поршня с гидродемпфером и толщина стенки в поршне куда вставляется задник гарпуна.
И что за диаметр Ф17 у поршня???
Может кто расшифрует.!
