Ружье РПП для многих - начальная точка. С ним связано много воспоминаний о неудачах, и наоборот - добытых трофеев. Эта статья - реабилитация данному типу ружей, у которых есть и недостатки и плюсы.

alt
РПП-2 (600мм)

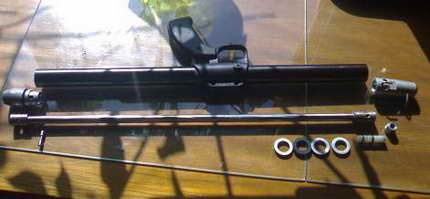

При первой разборке ружья - сразу обращаем внимание на неудачную конструкцию поршня. Далее мой вариант исправления ошибок "изготовителя".



alt

1.Ствол

2. Герметизирующая втулка (приварена к стволу).

3. Поршень.

4. Амортизирующая втулка, она-же передняя направляющая гарпуна.

5. Амортизатор (силиконовая прокладка от гибких шлангов).

6. Штатный надульник.

alt

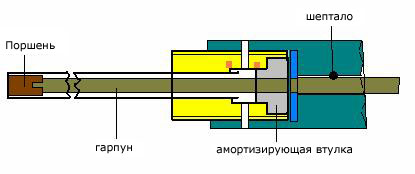

Смысл конструкции: гарпун задней частью фиксируется в поршне, а передней частью фиксируется амортизирующей втулкой. Так, как гарпун составной ( 7 и 8 мм), то при выстреле трение о шептало происходит только в начальный момент. Это обеспечивает меньшие потери на трение ну и соответственно большую точность выстрела. Роль амортизатора выполняет обычная силиконовая прокладка от турецких-польских шлангов для воды. Диаметр подходит идеально.

Поршень

alt

Материал – капролон.

В передней части поршня – отверстие под хвостовик гарпуна.

Размер и глубина отверстия произвольная. В моем случае

Диаметр 3мм. Глубина 5мм.



Герметизирующая втулка

alt



Материал – нержавейка.

Приваривается к стволу.

Отверстия для воды просверлены под штатный надульник.

Амортизирующая втулка подгоняется по диаметру посадочного места. Свободное скольжение, но не люфт.



Амортизирующая втулка

alt

Материал – нержавейка. Диаметр внутреннего отверстия – под гарпун 7 мм.



Задняя втулка и шпилька для крепления ниппельного устройства

altalt



Посередине втулки просверлены 4 отверстия под штатную шпильку и каналы прохода воздуха. Шпилька немного сточена посередине – для увеличения канала подачи воздуха в ствол.

Ствол – труба диаметром 12х1. Длинна трубки с приваренной герм. втулкой – 540 мм. (это для РПП-2, 600мм. длинной). В задней части ствола просверлены отверстия под шпильку и подачу воздуха. Сборка и фиксация, как и до переделки. Ниппельное устройство фиксируется шпилькой.

Для герметизации передней втулки тоже используется заводской вариант. Сначала дюралевое кольцо, потом резиновое, а потом еще два дюралевых кольца. Все затягивается надульником.

Единственное – выкинул заводское крепление линя (переднее). Вместо него в надульнике просверлено отверстие и закручен держатель, изготовленный из нержавеющей проволоки .

Гарпун – составной. В моем варианте 7мм.- 485мм и 8мм. – 230мм. Вариант сборки гарпуна от сварки до резьбы. Это как удобно изготовителю.

Можно пойти дальше: при использовании цилиндрического шептала (Атнер Юхма. г. Чебоксары. статья «Почему я решил переделать РПП» заменить и тягу от курка на трубку из нержавейки. Но это на любителя.

Всем творческих успехов.
