Пресс для изготовления заготовок на флажки

Авторизация
admin

78 просмотров

Чертежи, текст – Александр Масич (г. Харцызск, Украина)

Фотографии, комментарии, оформление – Александр Сикало (г. Северодонецк, Украина).

Данное приспособление (пресс) должно облегчить изготовление заготовок для флажков на наконечники. Может пригодиться тем, кто занимается изготовлением наконечников.

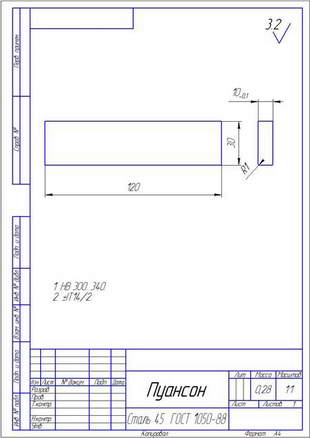

Принцип работы очень прост, закладываем пластину определенных размеров и толщины, (использовал металл толщиной 0,8 мм) в пресс и зажимаем это в тиски и начинаем зажимать тиски. Каждая поделка это руководство к дополнениям, так что если кого заинтересовало это устройство гибки (пресс), то чертежи представлены ниже.

С уважением, Александр Масич.

  Пресс для флажков гарпуна

Пресс для флажков гарпуна



Александр Сикало: Мой тезка приезжал ко мне в гости, и мы «обмывали» его рождение как подводного охотника, так и его новое ружье Зелинку от Е. Королевского. Кроме того, он побывал на своей первой подводной охоте на Голубых озерах, правда еще без нормального гидрокостюма. С трудом запихнули его в курточку от «Чайки» и прочие «тряпочки», здоровые, однако сейчас пошли подвохи :))…

Пресс для флажков гарпуна

Александр уже изготовил различные прибамбассы для облегчения жизни подвоха (наконечники, катушку). Этот пунсон он подарил мне для «обкатки», за что ему еще раз спасибо. И эта совместная статейка – еще один шаг совместного творчества. Далее показаны фотографии пресса (матрицы и пунсона) и собственно сам процесс «гнутия».

1. Вид на матрицу и пунсон сверху:

Пресс для флажков гарпуна

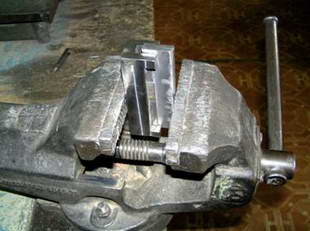

2. Вид на матрицу и пунсон сбоку:

Пресс для флажков гарпуна

3. Вид на матрицу и пунсон с торца:

Пресс для флажков гарпуна

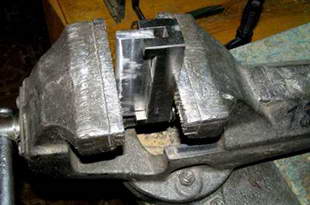

4. Вид на матрицу и пунсон под углом:

Пресс для флажков гарпуна

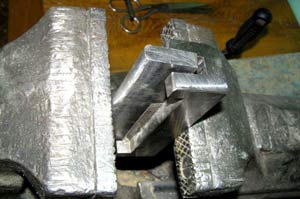

5. Пример закладки заготовки. Вместо листа нержавейки толщиной 0.8 мм показана бумага:

Пресс для флажков гарпуна

6. Моя доработка пунсона. Изначально тезка задумал полностью прямоугольный, но в таком случае профиль флажков тоже будет прямоугольный. Чаще мы используем полукруглый профиль, когда флажок облегает круглый наконечник или непосредственно гарпун. Одну сторону пуансона мой сын сточил и сделал полукруглой, он же первый и стал гнуть заготовки на флажки.

Пресс для флажков гарпуна

7. В пресс заложена нормальная пластинка из нержавейки (будет прямоугольной формы):

Пресс для флажков гарпуна

8. Пресс с заготовкой-пластиной зажимается в слесарные (большие) тиски и тиски закручиваются:

Можно для этого дела и приспособить автомобильный домкрат…

Пресс для флажков гарпуна

9. Процесс выдавливания почти завершен:

Пресс для флажков гарпуна

10. Заготовка прямоугольной формы дожата:

Пресс для флажков гарпуна

11. Вот они будущие флажки с прямоугольным или круглым сечением. А пока все-таки еще заготовки, которые надо обточить и просверлить отверстия под ось вращения флажка:

Пресс для флажков гарпуна


12. Дальше лишнее убирается на наждаке или напильником, просверливаются отверстия для оси вращения. На фото внизу грубо красным цветом (заштриховано) показано то, что убирается…

Пресс для флажков гарпуна
