Постройка подствольного фонаря

Авторизация
admin

11 179 просмотров

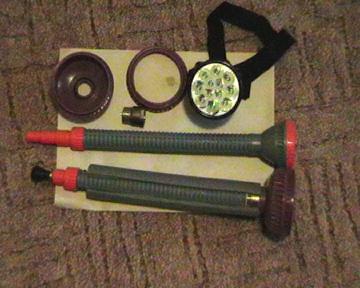

При скрещивании китайского налобного фонарика и садовой поливалки родился фонарик для подводной охоты. Подробно здесь

До определенного момента он меня устраивал. Конечно проще купить , в НЕТе предложений хватает, но пошел своим путем. Просмотрев темы общалок на сайтах коллег по диагнозу, а также из соседних палат (диггеров, туристов, велосипедистов, охотников…) общая картина нарисовалась.

Герметичная голова с светодиодным модулем. К голове подсоеденяется корпус для аккумуляторов или батареек, или кабель от раздельника.. Минимальное привлечение токаря и доступные готовые компоненты с минимум доработок.

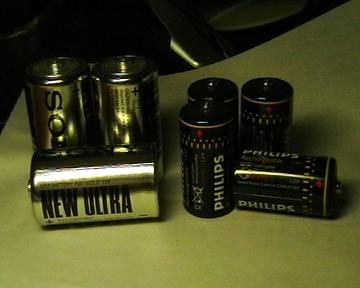

В наличии имеется зарядное зарядное для NiMH аккумов на 4 шт одновременно, 4 аккума формата АА 1300мА , десяток R14NC формата С 1500мА

Заказал два светодиодных модуля

Модуль D26 (P60) светодиодный Cree XP-G R5-WC 320 люмен

Модуль D26 (P60) светодиодный Cree XP-G R5-WC 320 люмен

Модуль D26 (P60) светодиодный Cree XR-E Q3 5А (тепло-белый, 1 режим)

Модуль D26 (P60) светодиодный Cree XR-E Q3 5А (тепло-белый, 1 режим)

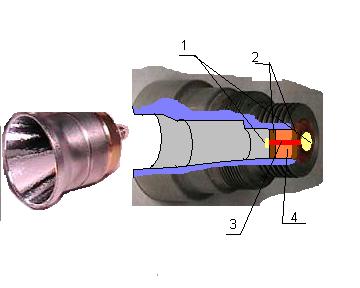

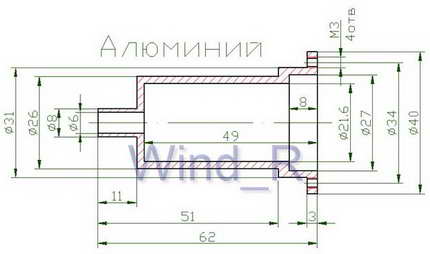

Доработал под себя чертеж от Wind_R из материала "Подводный светодиодный фонарь - год эксплуатации"

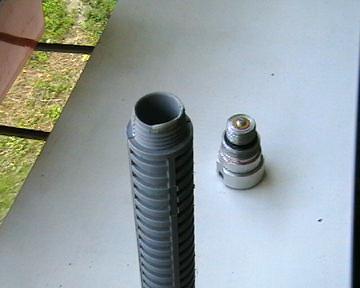

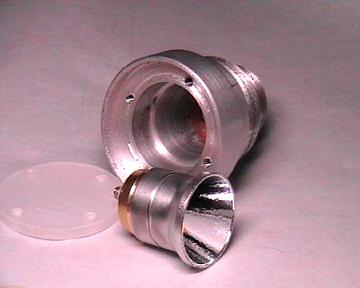

У токаря заказал две головки под модули. Крупная резьба 3\4  дюймовая водопроводная , мелкая под корпус китайского фонаря

В задней части залитый в эпоксидку  плюсовой контакт.

Стекло из оргстекла на автогерметеке. Модуль вставляется на обмотанный алюминиевой фольгой для лучшего отвода тепла.

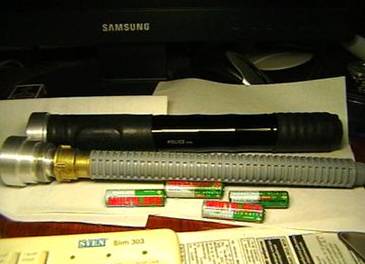

И вот на эту мамуначал вешать все, что попадалось под руку

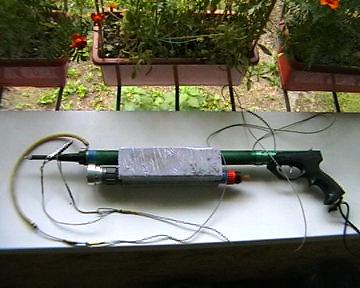

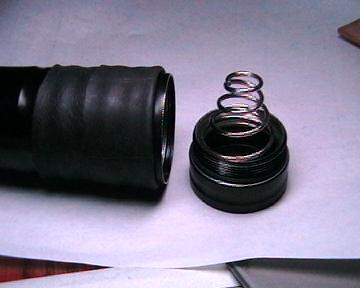

Первый под раздачу попал китаец.

В него влазит три больших батарейки D, или четыре аккумулятора  C

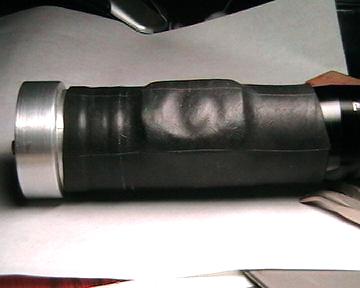

Герметизировалась эта конструкция отрезком велокамеры и селиконовым герметиком.

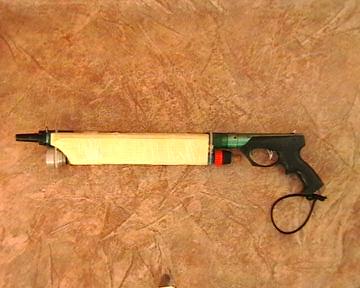

Вариант вполне рабачий, только тяжеловат, пережил достойно пару охот и был списан в архив.

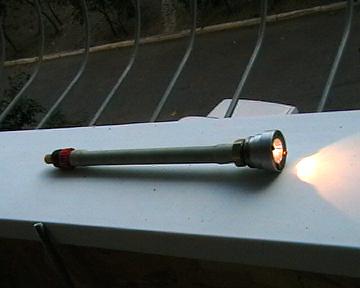

С поливалкой было уже проще. Внутрь корпуса вставлена полоска луженой жести в качестве проводника  Вмещает 5 аккумуляторов АА

Включение тумблером, герметизация соской.

Соска бандажируется ниткой

Поверх бандажа термоусадочный кембрик. Изолентой нельзя, ее клей разъедает резину соски.

На следующий вариант корпуса пошла полипропиленовая водопроводная труба и латунные «елочки» Мама 3\4, папа 1\2 дюйма. нужно, чтоб батарейка АА проходила свободно.

Плипропиленовая труба маталопластик, трехслойная.

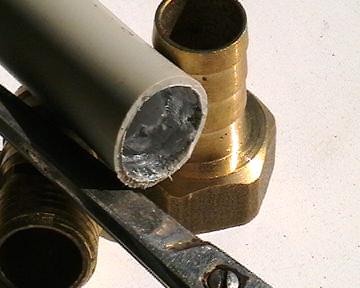

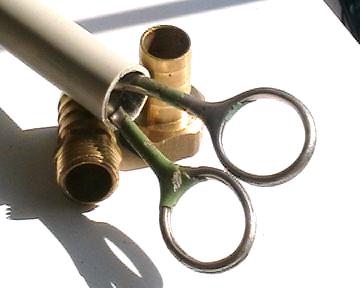

Внутренний слой пластика, где то на10мм, аккуратно срезается до алюминиевого слоя. Крайний срез «елочки» скругляется напильником так, чтоб при запрессовке в трубу раздвигал ее. Труба развальцовывается подходящим инструментом: ножницы, пасатижи, круглогубцы….

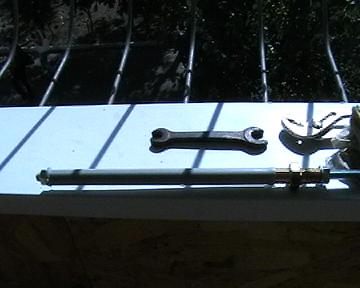

Для запрессовки использовал отрезок шпильки с резьбой М10, две шайбы, две гайки и стальная трубочка с наружным диаметром как у батарейки АА.

Трубочка может быть из любого металла, является направляющей, по которой движется «елочка» и предотвращает сильную деформацию трубы. Перед запрессовкой на край «елочки» нанести тонкий слой смазки  Трубку  обрезаю большего размера, чем нужно, на пару сантиметров, в размер отрезаю перед запрессовкой второй детали.

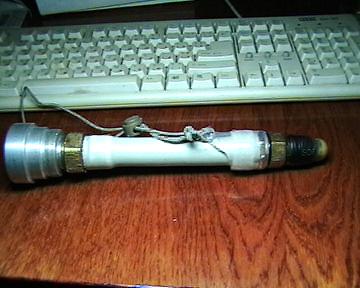

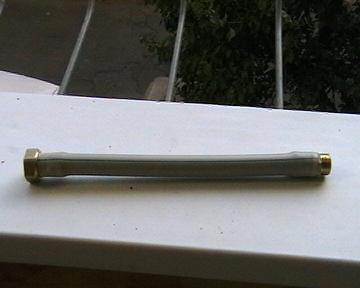

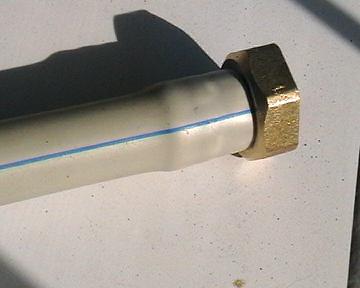

Если не торопиться, получится вот так

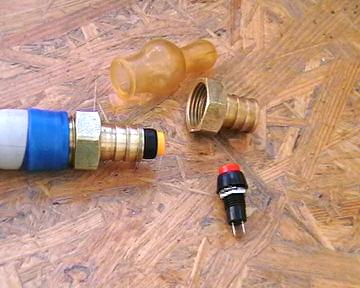

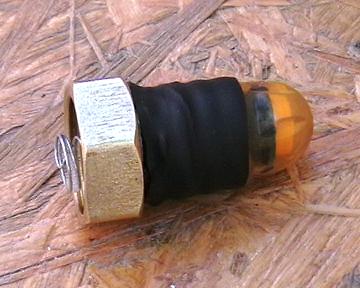

На включатель пошла «елочка  мама 1\2 дюйма. Внутренний диаметр подбирал по размеру кнопки.. Лучше большего, что б кнопка без проблем вынималась, для замены или ремонта.

На «елочке» Д20мм хорошо сидит соска.

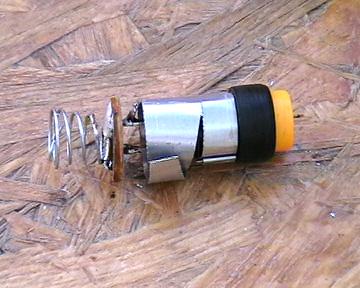

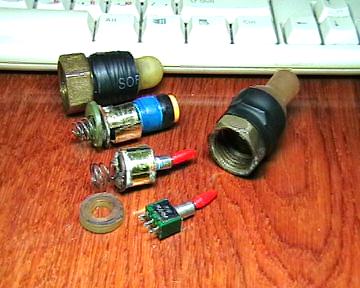

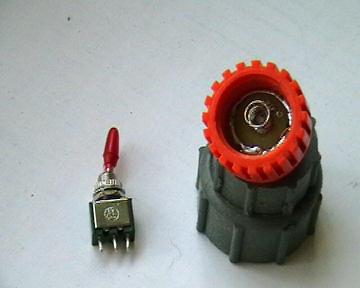

Использовал  два размера кнопок и тумблер. Тумблер в наружной  контактной пластине залит «холодной сваркой»

Включение кнопкой

Включение тумблером

После нескольких охот доработал заднее уплотнение.

Небольшое количество воды попадало в аккумуляторный отсек.

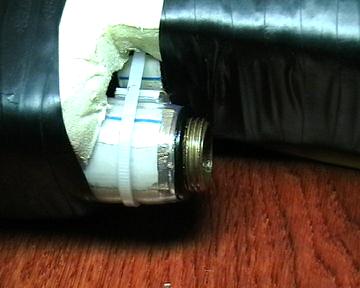

Напрессовал отрезок силиконового шланга, в который упирается резиновое уплотнительное колечко

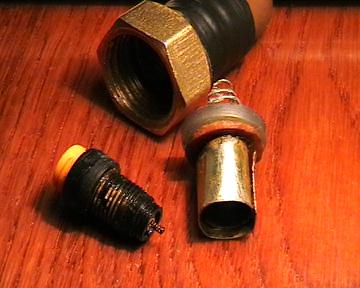

После попадания воды кнопка без проблем разбирается и сушится

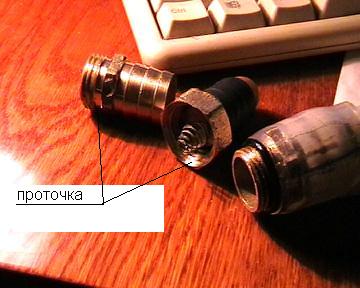

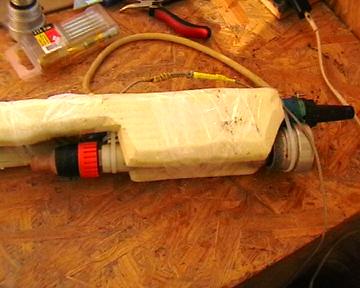

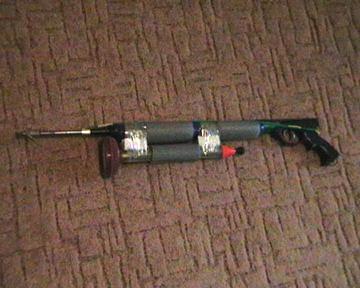

Эта проблема возникала на подствольном варианте фонаря. Пришлось дорабатывать уплотнение, проточил канавку под резиновое колечко.

С корпусом все более мене понятно. Теперь пояснения по внутренней начинке.

Для эксперимента взял два модуля с разной потребляемой мощностью 5 и 3 W и разным спектром излучения  холодно-белый 6000К и тепло-белый 4000К

  • Светодиод - Cree XP-G R5-WC
  • Входное напряжение - 3.6V~8,4V
  • Количество режимов – 1
  • Диаметр отражателя - 26,5 мм
  • Диаметр цоколя - 19,5 мм
  • Высота - 28,5 мм
  • Материал рефлектора - алюминий, текстурированный
  • Светодиод - Cree XR-E Q3 5A
  • Цветовая температура - 4000К
  • Входное напряжение - 3.6V~8,4V
  • Количество режимов - 1
  • Диаметр отражателя - 26,5 мм
  • Диаметр цоколя - 19,5 мм
  • Высота - 28,5 мм
  • Материал рефлектора - алюминий, текстурированный
  • Световой поток - 180 люмен максимум (заявлено производителем)

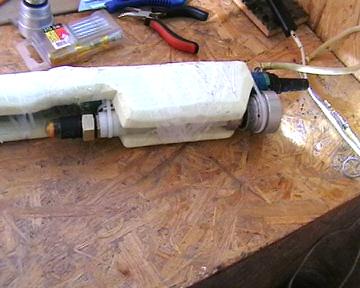

Рассчитывал сделать раздельник с 6V аккумулятором.. Результаты испытаний показали

  • 5 батареек АА – от 1.5 часа до 2х, в зависимости от производителя
  • 5 аккумовМG1300мА  АА – 1.5 часа до 2х. После 1.5 часа свет тускнеет, к двум часам очень заметно.
  • 6 аккумов  МG1300мА  АА УГРОБИЛИ светодиоды.

Перед установкой аккумов, нужно было проверить реальное напряжение, чтоб не превышало заявленное в технических характеристиках производителя.. После недельного пребывания в песимизьме, надо было искать выход из положения.. Поискал светодиоды, как назло где были на сайте, не было в наличии. Заказал новый модуль на диоде XM-L T6 типа  450Лм, максимальное входное напряжение   4.2V . ххолдно белый.

Модуль с диодом Cree XM-L  дает намного больше света в сравнении с XR-E, но при этом имеет меньшую дальность и большую боковую засветку

  • Светодиод - Cree XM-L T6 холодно-белый
  • Входное напряжение - 3.6V~4.2V
  • Ток - 1.4А, драйвер на АМС7135
  • Количество режимов - 1
  • Диаметр отражателя - 26,5 мм
  • Диаметр цоколя - 19,5 мм
  • Высота - 28,5 мм
  • Материал рефлектора - алюминий, текстурированный
  • Световой поток - 450 люмен максимум (заявлено производителем)

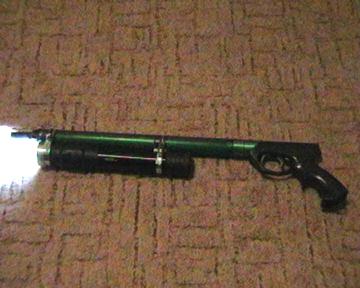

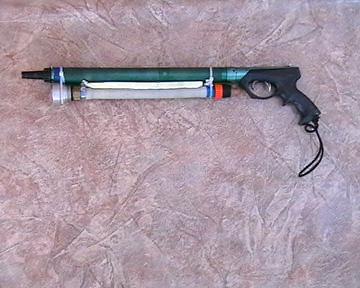

Фонарь на последних фотках, три аккума  Ni MH 1300мА.. 1.5 часа беспрерывной работы, два часа с выходом на берег терпимо, когда совсем тускло, не определял. С напарником больше двух часов не плаваем. Пришли свежие диоды, реанимирую больные модули, продолжу эксперименты, на лето надо делать раздельник на аккумуляторе от УПСа
