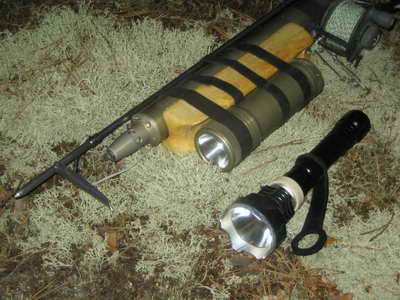

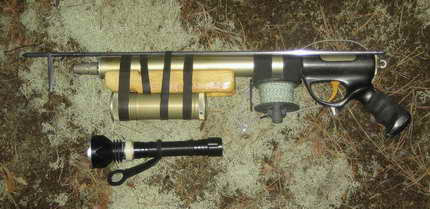

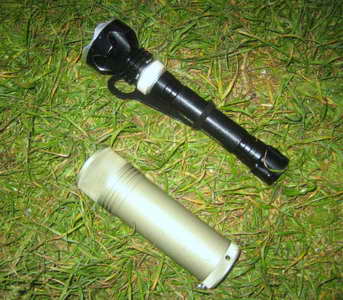

Очередная разработка команды подводных охотников города Ивано-Франковска облегченного подствольного светодиодного фонаря.

Стремление: минимальный вес и размер, надежная и удобная кнопка включения, регулировка яркости/интенсивности свечения, пару сменных рефлекторов , зарядка фонаря от борта машины, ну и конечно интеллектуальное зарядное устройство, которое самостоятельно, после полного заряда аккумуляторов фонаря, отключается. Так вот, все это тут присутствует.

Подсчет  светового потока согласно максимального значения 1200 Lm при 3,15 А

(Режим 8) - 1320 Lm (драйвер выдает 3,6А) (110 Ватт)  12 Lm=1Ватт     1час 50 минут

(Режим 7) - 900 Lm (драйвер выдает 2,5А) (75 Ватт)                               2часа 40 минут

(Режим 6) - 660 Lm (драйвер выдает 1,65А)(55 Ватт)                               3часа 45 минут

(Режим 5) - 420 Lm (драйвер выдает 1,15А) (35 Ватт)                              5часов 40 минут

Мы плаваем с режимом 5, редко 6.

Ватты приведены для сравнения и наглядности.

Короткая характеристика и инструкция:

Приобретенный фонарь является высокотехнологичным изделием, в котором содержатся сложные электронные платы и компоненты. Для надежной и длительной работы фонаря внимательно ознакомьтесь с правилами эксплуатации фонаря.

Назначение

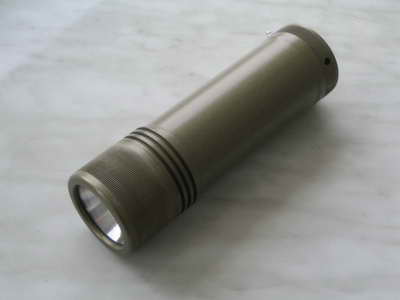

Фонарь HunterProLight-3 предназначен для освещения предметов как на воздухе так и под водой. Максимальная глубина использования 50 метров.

ВНИМАНИЕ: Данный фонарь специально разработан и сконструирован для подводной охоты без использования дыхательных аппаратов, также фонарь можно использовать и для дайвинга.

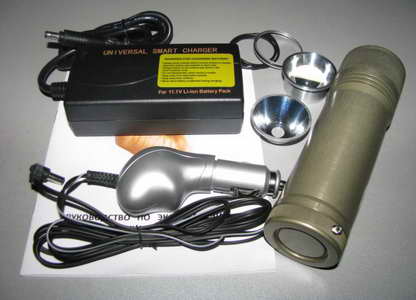

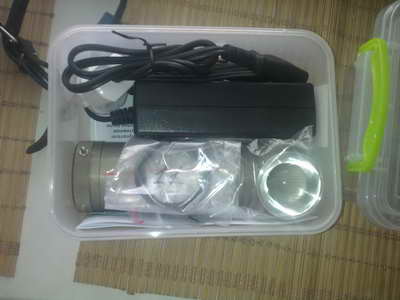

Комплектность

• Фонарь HunterProLight-3 - 1шт;
• Зарядное устройство сетевое 220 вольт- 1шт;
• Зарядное устройство автомобильное 12 вольт- 1шт;
• Дефокусированная оптика сменная -1шт;
• ЗИП - 1комп;
• Инструкция по эксплуатации - 1 шт.;

Технические данные

Корпус:

Материал                                                   Сплав Д16Т

Покрытие                                                   Анодирование

Формирование луча                                   Сменный коллиматор

Источник света                                          Светодиод Luminus sst-90

Электрическая мощность:                          12,2 Вт

Световая отдача  максимальная                 1200 Лм

Температура цвета                                     5700К (4500К)

Управление светом                                     Электронное микропроцессорное

Аккумуляторы Li-Ion                                   3 шт (LG 28,86 Вт/ч)

Защита аккумулятора                                 Электронная, встроенный модуль защиты

Органы управления                                    Кнопка без фиксации

Вес на воздухе                                           385 г.

Вес в воде                                                  140 г.

Габариты                                                   Длина: 155 мм,  диаметр 44 мм рукоять, диаметр 47 мм-голова

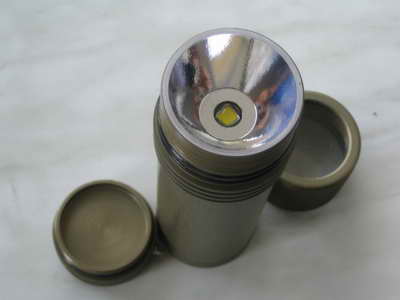

Устройство

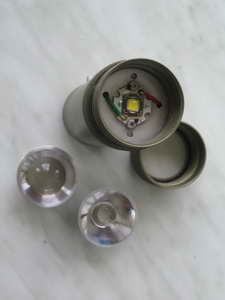

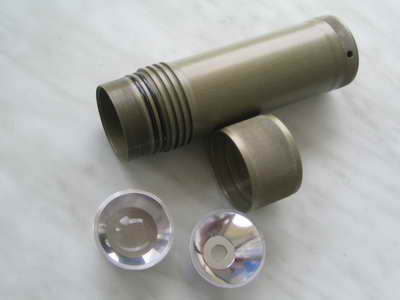

Фонарь HunterProLight-3 состоит из:

1. Кольцо прижимное переднее.

2. О-ринг акрилового стекла.

3. Акриловое стекло

4. Рефлектор.

5. О-ринг корпуса фонаря.

6. Корпус.

7. Теплоотвод светодиода.

8. Светодиод.

9. Драйвер управления светодиодом  (производство U.S.A.).

10. Аккумулятор(ы) 3 шт LG 18650  9,62 Вт/ч.

11. Магнитная кнопка-задник.

12. О-ринг кнопки-задника.

13. Геркон,разъем зарядки аккумуляторов.

Принцип работы.

Источником света служит светодиод Luminus SST-90 общей электрической мощностью 12,2 Вт. Его питание обеспечивает электронная плата-драйвер светодиода (пр-во США). Управление осуществляется с помощью нефиксируемого контакта-кнопки.

Драйвер может:

• Включать и выключать питание на диод;
• Регулировать яркость диода; ( 5 или 8 режимов свечения)
• Предупреждать о половинном заряде аккумуляторной батареи;
• Предупреждать о низком заряде аккумуляторной батареи;
• Выключать при глубоком разряде аккумуляторов.
• Контролировать температуру теплоотвода с целью обеспечения безопасного

температурного режима светодиода;

• Блокировать кнопку от случайного включения;
• Выключать свет после установленного времени неиспользования.

Драйвер питается от трех аккумуляторных батарей.

Фонарь рассчитан на эксплуатацию при температуре от -20 до +50-ти. При

понижение температуры эксплуатации снижается емкость аккумулятора. Это надо учитывать при расчете предполагаемого времени работы. При повышенной температуре воды (воздуха) возможно затруднение с теплотводом от светодиода и драйвера на полной мощности. При этом сработает защита и автоматически понизится яркость до безопасной.

Управление

• Все управление фонарем производится с помощью кнопки. Различают нажатие с удержанием и клик (короткий щелчок тумблером).

• Включение и выключение производится кликом кнопки.
• Регулировка яркости:

При включенном фонаре можно изменить яркость нажатием и удержанием кнопки. При этом яркость начинает изменяться. При достижении необходимой яркости просто отпустите кнопку. При последующей работе фонарь будет включаться и выключаться именно на этом уровне яркости.

• При выключенном фонаре, нажав и удерживая кнопку можно включить фонарь на минимальной яркости. Если при этом продолжать удерживать кнопку, фонарь через секунду перейдет на максимальный уровень яркости.

• Для блокирования кнопки при выключении: при включенном фонаре трижды быстро кликнуть кнопкой. Драйвер подтвердит принятие команды тремя яркими вспышками светодиодов. Чтобы снять блокировку достаточнокликнуть быстро 3 раза кнопкой. Фонарь включится, блокировка снимется.

Фонарь можно включать или выключать, не устанавливая блокировку.

Зарядка

• Зарядку можно прерывать на любой стадии. Аккумулятор не имеет эффекта памяти.

Для длительной и надежной работы фонаря необходимо соблюдение поочередности действий при зарядке:

• Зимой зарядка возможна ТОЛЬКО после того, как аккумулятор отогреется до плюсовой температуры. Категорически запрещено производить зарядпри минусовой температуре окружающего воздуха и/или аккумулятора. Вероятность взрыва аккумуляторов !!!

• Вставьте вилку зарядного устройства в сетевую розетку.
• Подсоедините штекер зарядного устройства к разъему фонаря (разъем находится под крышкой кнопки). На зарядном устройстве загорится красный светодиод сигнал начала заряда.
• После завершения заряда загорится зеленый светодиод. (пользоваться фонарем через 15 минут после зарядки рекомендуется производителем аккумуляторов)
• Произведите отсоединения зарядного устройства от сети и фонаря.

Индикация состояния аккумулятора.

Во время работы фонаря автоматически подает сигнал о состояние аккумулятора кратковременным миганием.

Когда аккумулятор наполовину разряжен, драйвер предупредит 5 редкими миганиями.

При этом следует продолжить работать в установленном режиме. Предупреждение о заряде ниже половины происходит каждый раз при включении фонаря. Когда останется 15-20% емкости аккумулятора, фонарь будет предупреждать о скором разряде периодическим подмигиванием (1 раз в 60 секунд). При этом возможна нормальная работа. Продлить работу можно, понизив яркость. Длительность работы прямо пропорциональна яркости. т.е. работа на повинной мощности фонаря будет вдвое дольше, чем на максимуме.

Уход за фонарем и хранение.

Фонарь не требует особого ухода. Проверяйте чистоту уплотнений при разборе/зарядке фонаря. При механических повреждениях уплотнений, во избежание разгерметизации фонаря, необходимо заменить их.

Нельзя размещать в непосредственной близости от фонаря детали из карбона, титана, сплавов меди и других веществ, способных образовать гальваническую пару с алюминием. При промывке корпуса не использовать никаких моющих средств, кроме хозяйственного мыла.

При использовании фонаря в соленой воде после каждого использования обязательно процедура опреснения.

Все резиновые уплотнения (О-ринги) выполнены из маслобензостойкой резины, рекомендуется использовать для смазки Литол-24.

Хранить и транспортировать фонарь рекомендуется в выключенном и заблокированном состоянии (три клика при включенном фонаре, его блокируют).
