Фонарь-раздельник на диоде SSC P7 700...900лм

Авторизация
admin

7 866 просмотров

Как говорится не стоим на месте. Решил собрать фонарь-раздельник на диоде SSC P7 700...900лм

alt

Данный диод я уже ставил в фонарь LUMEN 6 Статья здесь

Этот диод я сравнивал с диодом 10ВТ 600лм Статья здесь

Для информации смотрите и другие мои статьи по данной тематике Cree XP-G R5, Свето диодный фонарь, Применение диодов в фонарях.

Статьи привожу к тому чтобы показать как шло развитие т.е. что мне удалось сделать и испытать.

В данной статье речь скорее пойдет не о испытании самого диода, а о испытании отражателя для данного диода.

Как светит диод Р7 думаю многим известно, думаю как лампа галогенка 35вт (а может быть и ярче).

Вот захотелось проверить в работе отражатель.

alt

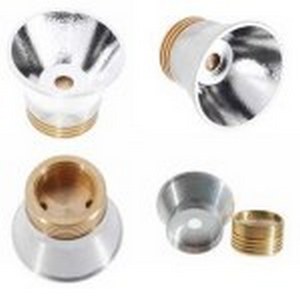

Отражатель выполнен из алюминия, "зеркало" наверное хром. МАХ размер отражателя диаметр 43мм. В комплекте с отражателем идет "база" - бронзовая деталь вворачивающаяся в отражатель. на "базу" устанавливается диод (через теплопроводную пасту КПТ-8) . С другой стороны в "базу" устанавливается драйвер

alt

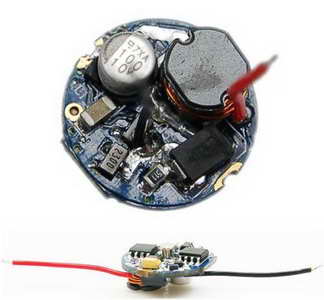

Для тех кто не в курсе, Драйвер - электронная схема - стабилизатор тока через которую подсоединяется диод к питанию. зачем? схема обеспечивает стабильный ток = равномерная яркость свечения при снижении напряжения питания. Драйверы бывают одно и много режимные, т.е. с помощью драйвера можно на диод подать меньший ток (например 25% или 50% ...)тем самым уменьшив его яркость. переключение драйвера с режима на режим делается кратковременным прерыванием питания.

Я использовал драйвер 5 режимный 25%, 50%, 100%, SOS, Strob.
Питание драйвера 5.5...15вольт. мах выходной ток на диод 2.8А

Данных зап частей полно в интернете, можно заказать хоть из китая. можно купить в России Duxe.ru (доставка 7-10 дней)

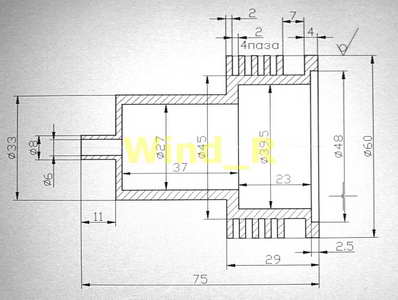

Диод+Драйвер+отражатель устанавливаем в корпус из алюминия.

alt

как герметизировать провод я описывал в предыдущих статьях раздельник на Cree XP-G R5

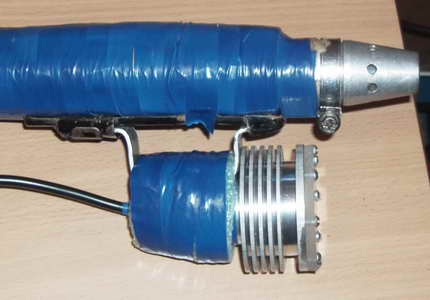

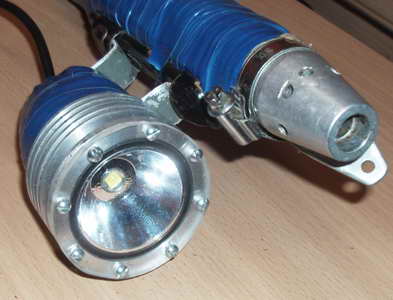

вот что получилось в итоге

alt

alt

как светит:

alt

alt

alt

Выводы:

(субьективные, на вкус и цвет товарищей нет!)

1) Яркость: отличная, это же P7...

2) Угол: в центре луч до 15 град. с боку засветка до 60 град (все приблизительно).

3) Плавал - понравилось, боковая засветка слабая, муть засвечивает не сильно. ее достаточно чтоб не наткнуться на корягу торчащую со стороны.


Из плохого ничего сказать не могу, разве что габариты фонаря (ф60) после мелкого фонарика на Cree XP-G R5 этот кажется монстром.


Wind_R (Ветров Роман)

Авторизация


4 Комментария


Рекомендуемые комментарии

Здравствуйте уважаемый Ветров Роман. Посадил Р7 на радиатор, подключил к трёхрежимному драйверу, для питания от АКБ , соблюдая полярность.Результат: Драйвер греется,дымит, отпал минсовой провод от драйвера. Думал непропай, припоял на штатное место, подключил. Результат: Драйвер греется,дымит, отпал минсовой провод от драйвера.Подскажите пожалуйста в чём проблема?

Поделиться этим комментарием


Ссылка на комментарий
А не логичьней было ребра радиатора нарезать по всей длине корпуса, а под скобу выборку сделать и на винты к скобе прикрутить, термо отдача больше, а так идея понравилась.
Если соберучь делать то сам драйвер и все пространство под диодом залью термо пастой, той что под радиаторы мажут и отверстие под провод не по центру а за счет большей толщины задней стенки ближе к скобе, из целой же болванки точится корпус.

Поделиться этим комментарием


Ссылка на комментарий
