Переделка Lumen X6 в Lumen Led

Авторизация
admin

8 336 просмотров

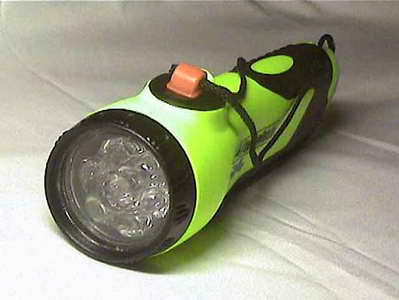

Предлагаю простую переделку фонаря Lumen X6 в Lumen Led. Хочу обратить внимание на то, что затраты на переделку данного фонаря относительно минимальны, и составляют приблизительно 1500р.


Переделка данного фонаря возможна в обе стороны, т.е. не нарушается конструктивная целостность фонаря и при желании остается возможность переделки Lumen Led обратно в Lumen X6. При наличии фонаря Lumen X6 необходимо докупить:

1.  светодиодный кластер на 7 светодиодов 350 мА 100 лм;

2.  коллиматор для данного кластера;


3.  драйвер (стабилизатор).


Все необходимые компоненты можно приобрести в фирме «Прософт» (не сочтите за рекламу). Город Москва, ул. Угрешская, 27 – это склад фирмы, там же можно и оплатить товар. Поищите в инете , у фирмы много дилеров во многих городах.

Для начала (нервных просим удалиться), удаляем из головной части зеркальный отражатель.


По периметру отражателя с внутренней стороны головной части нанесены капли клея, их необходимо аккуратно удалить, после этого отражатель легко извлекается.

Из держателя лампы аккуратно извлекается старая лампочка (если вдруг еще понадобится).

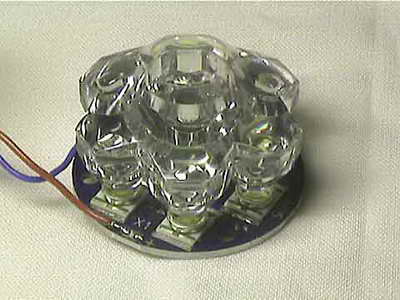

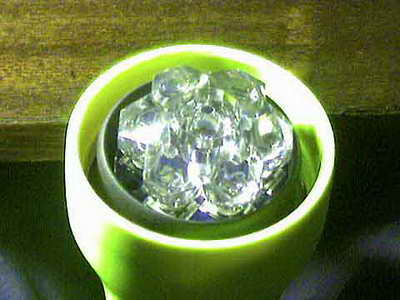

Светодиодный кластер имеет диаметр 40мм и почти идеально ложится в углубление держателя лампы.

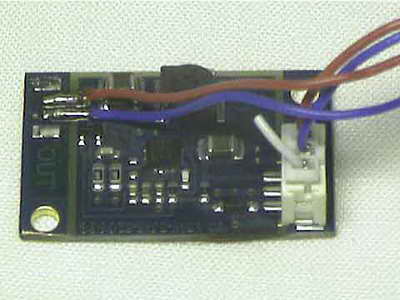

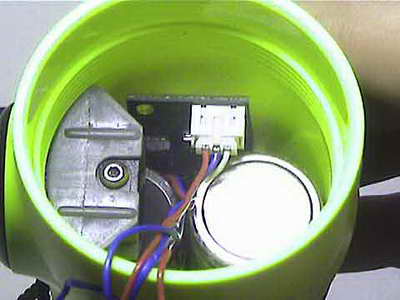

Фонарь имеет очень ограниченное внутреннее пространство и для того чтобы уместить в корпусе драйвер необходимо его немного доработать (в смысле драйвер). Отпаиваем все ненужные разъемы и вместо них припаиваем провода к плате наглухо, после таких переделок драйвер легко умещается в корпусе фонаря.

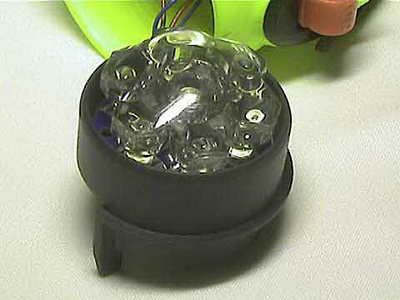

Держатель для лампы немного не садится на старое место из-за выступающей части платы драйвера, поэтому держатель необходимо немного доработать, т.е. срезать часть боковой поверхности. Данная операция никак не скажется на функциональности держателя.


Собираем несложную схему. Провода питания драйвера припаиваются непосредственно на клеммы держателей лампочки. Надеюсь, как подсоединить два провода на запитку драйвера и два провода на светодиодный кластер сами сообразите, главное не перепутать полярность.


Люди, дружащие с электроникой, могут собрать драйвер собственной конструкции, менее габаритный.

Для тех кто несмотря ни на что решился переделать свой фонарь привожу точные данные по компонентам.

  • 1.  кластер из 7 ламп XR-E7090 на алюминиевой п/п с посадкой под линзу-коллиматор. Цвет холодный белый, 7x(100…107лм) при 350 мА
  • 2.  коллиматор для кластера из 7 светодиодных ламп, угол рассеивания +/-6 град.
  • 3.  универсальный драйвер кластера полупроводниковых ламп XLamp 7090 Ubx=4.7… 21B, 350мА, 2…7 led.

Всем чистой воды и удачных охот.

Авторизация


31 Комментарий


Рекомендуемые комментарии



LUMEN имеет 700лм светового потока. LUMEN имеет суммарную мощность светодиодов 7Вт. LUMEN имеет 1А потребляемой мощности. Данный LUMEN имеет аккумуляторы емкостью 2500мА. Соответственно данный LUMEN теоретически должен светить 2,5 часа. Если в LUMEN вставить аккумуляторы большей емкости, время свечения соответственно увеличится.

Поделиться этим комментарием


Ссылка на комментарий
Данная переделка была задумана с целью получения очень мощного и сконцентрированного светового луча. Такая большая сила света нужна только для дневных подсветок. Для использования фонаря для ночных охот целессообразнее поставить кластер из 3 светодиодов. Сила света будет составлять 300лм, а продолжительность свечения от данных аккумуляторов увеличится более чем в два раза. Для продолжительного горения фонаря желательно установить с обратной стороны кластера простейший радиатор для охлаждения светодиодов. Самое простое-посадить кластер посредством термоклея или термопасты на аллюминиевую или медную шайбу, толщиной в несколько мм(места в фонаре достаточно). Творите, дерзайте. Всем удачных охот.

Поделиться этим комментарием


Ссылка на комментарий
Гость Валерий Краснов

Опубликовано

Можно вопрос:
Каким образом линза крепится на кластер?
И как вся эта конструкция держится под стеклом (крепится как-либо или просто плотно сидит)?

Поделиться этим комментарием


Ссылка на комментарий
Уважаемый Александр. Пожалуйста ещё раз точно укажите ваш электронный адрес. Я вам написал несколько сообщений , но они почему-то до вас не дошли. С уважением Виталий.

Поделиться этим комментарием


Ссылка на комментарий
Здравствуйте Виталий.
Оч заинтересовала переделка, LUMENа у меня нет но есть подводный фонарик на 4 батарейках R14 (C), т.е. 6 вольт хватит для 7 светодиодов, и подскажите угол рассеивания у вашего коллиматора 6 градусов? И какая точно маркировка светодиодов - я нашел XLamp XR LED XR7090WT-U1-WD-P4-0-0001
на подложке "Star" (белый) 3 Вт; 0,35-0,7A; 3,8 В; 100 град; 6000К 350мA: 70 лм; 700мA: 150 лм
С уважением Алексей

Поделиться этим комментарием


Ссылка на комментарий
Здравствуйте Алексей. Для питания драйвера нужно не менее 4.7 вольт, т.е. 6 вольт будет вполне достаточно. Угол рассеивания +/-6=12 градусов. Маркировка XLD-AC-007WHT-C100. Если в ПРОСОФТЕ таких нет, то можно взять и послабее XLD-AC-007WHT-C они по 85 лм каждый. Удачи.

Поделиться этим комментарием


Ссылка на комментарий
Здравствуйте Виталий!
Предлагают следующие кластеры:
XLD-AC-007WHT - Кластер из 7-и ламп XR7090 на алюминиевой п/п с посадкой под линзу-коллиматор. Цвет белый, 7х(56,8...62,0Лм) при 350 мА
XLD-AC-007WT-U1-WD-P4 - Кластер из 7-и ламп XR-E7090 на алюминиевой п/п с посадкой под линзу-коллиматор. Цвет холодный белый, 7х(80,6...87,4Лм) при 350 мА
Какой предпочтительней под указанный Вами драйвер?

Поделиться этим комментарием


Ссылка на комментарий
Здраствуйте Виталий , у меня фонарь Lumen X6 и поэтому когда увидел вашу идею то очень обрадовался.
Но деле всё оказалось очень грустно , а точнее, я позвонил в компанию Прософт и предоставил список ,и на что получил такую информацию:
1. кластер из 7 ламп XR-E7090 на алюминиевой п/п с посадкой под линзу-коллиматор. Цвет холодный белый, 7x(100…107лм) при 350 мА
- только есть 7х(80,6..

2. коллиматор для кластера из 7 светодиодных ламп, угол рассеивания +/-6 град.
- в наличии нет , а заказ только по 500 штук.

3. универсальный драйвер кластера полупроводниковых ламп XLamp 7090 Ubx=4.7… 21B, 350мА, 2…7 led.
- такой дайвер уже не выпускают.

Так что на этом все мои переделки и закончились. :sad:

Поделиться этим комментарием


Ссылка на комментарий
lok
Ну и не печалься! Прикинь, какой ты фонарь можешь с чистой совестью купить за деньги, что потенциально уже был готов выложить за переделанный Люмен-6, свет которого ты еще не видел в конце своего туннеля! :)) Ксенон, UK! Серъезно! У нас, к примеру, как раз по цене этого суперфонаря светодиодные Люмены-6 барыжат, о как!.. ;)
Кстати, сравнивали мы с восторженным пареньком-продовцом свет этой "светопушки" и моего раздельничка на двадцативаттной софитке.. Так американец нигде впереди по свету не стоял.. А уж по цене.. :)

Поделиться этим комментарием


Ссылка на комментарий
[quote name="lok"]Мне интерестно мнения по поводу этого фонаря http://www.tdtranscom.energoportal.ru/sunit45570.htm[/quote]
Мнения по этому фонарю написаны там же, где и о самом этом фонаре. Смотри комменты тут: http://apox.ru/content/view/730/17/

Поделиться этим комментарием


Ссылка на комментарий
[quote name="PROныра"][quote name="ярый"]Какие отзывы по использованию фонаря на практике, может кто выложит похожею переделку.[/quote]
http://www.abirvalg.net/forum/showthread.php?t=175[/quote]
Спасибо за ссылку. Да бедные парни до сих пор собирают, еще с того года. Ни какой конкретики, только одни заказы. Если получится что нибудь собрать обязательно выложу где, сколько и как. Пойду пороюсь в сети. Пока могу выложит ссылки только на поставщиков электроники.
http://www.prochip.ru/products/brands/cree/325084/325085/325165.html
http://www.planar.spb.ru/products.php?p_name=EMC&search_select=ctg&p_year=&enter=1&x=0&y=0
http://www.dealextreme.com/products.dx/category.917~page.5

Вот нашел драйвер на Украине http://www.logicon.ua/gproduct/42433/xld-007xx.html

Поделиться этим комментарием


Ссылка на комментарий
Уважаемые коллеги "по цеху"!!!
Произвел обзор доступных сейчас в Москве кластеров на сверхярких диодах, и, не нашёл ни чего более-менее подходящего. :cry:
Ежели кто знает где можно добыть что-то стоящее, - убедительная просьба не счесть за труды великие, и поделиться ссылочкой, или другой информацией. PLS... :roll:

Поделиться этим комментарием


Ссылка на комментарий
Вот кластер CREE из трех ламп, а точнее смотри сам я сегодня только общался с менеджером ПРОСОФТ или как там они себя сейчас называют:

Вячеслав, добрый день

ROCKET-3-S - 4,3 евро
XLD-AC1X03-000-01-WHC-Q4 - есть, 26,69 $/шт с НДС

Позиции 3 и 4 идентичны, только 4-я это старый парт-номер

Тот драйвер, который Вы написали - не рекомендуется использовать. В наличии сейчас есть только на 220 В - http://www.xlight.ru/products/325084/325086/ .

А спрашивал я у них:
Здравствуйте Наталья, есть ли в наличии, сколько стоит и совместимы ли следующие компоненты.
1.XLD-007PM (подходит ли этот драйвер для питания приведенных ниже кластеров) 2.ROCKET-3-S(подходит ли эта линза к указанным ниже кластерам)
3.XLD-AC1X03-
000-01-WHC-Q4
4.XLD-AC-009WHT-C100

Так что кластер на три лампы по 100 Лм (общее 300)есть и оптика к нему есть, а вот драйевера нет. Сегодня искал весь день,мно пока не нашел, зато начал немного разбираться в исходных требованиях( а то вообще даже не знал что искать).
Да кстати нашел еще и наши аналоги вот ссылочка http://www.proton-orel.ru/price.php?id_parent=0&id_rubrik=116 помойму там есть интересное, только они кажется сайт до конца не заполнили или у меня просто не отрывает страницы. Вот так!

Господа кто нибудь знает этот драйвер http://beriled.biz/product_143.html подойдет для питания кластера "XLD-AC1X03-000-01-WHC-Q4
Кластер из 3-х светодиодов XR-E7090 на алюминиевой п/п с посадкой под линзу-коллиматор. Цвет холодный белый, мин. 300 лм при 350 мА "

Поделиться этим комментарием


Ссылка на комментарий
Доброго здоровья, Вячеслав (Ярый), спасибо огромное за инфу, буду иметь в виду.
Аналогичный комплект (линза + кластер на 3 с/д) предлагают на abirvalg.net/.../showthread.php?t=175, и вот что пишут ....

Привет. Никаих проблемм, можно и нужно забрать из того что осталось, ну теперь уже лучше дождаться драйвера питания и все забрать. Цена вопроса... то? хихи... 1000р кластер из трех светодиодов и две линзы 20 гр и 50 гр, драйвер питания ориентировочно жду по 500р.. Ну остальное Ваши руки, электроэнергия для паяльника и точила и желание!

Как и то пилить тут:
http://www.freeelements.ru/lumen_x6.html

C Уважением Freeelements (Сергей

Привет. Никаих проблемм, можно и нужно забрать из того что осталось, ну теперь уже лучше дождаться драйвера питания и все забрать. Цена вопроса... то? хихи... 1000р кластер из трех светодиодов и две линзы 20 гр и 50 гр, драйвер питания ориентировочно жду по 500р.. Ну остальное Ваши руки, электроэнергия для паяльника и точила и желание!

Как и то пилить тут:
http://www.freeelements.ru/lumen_x6.html

C Уважением Freeelements (Сергей

Поделиться этим комментарием
