Подводный фонарь с совмещенным элементом питания

Авторизация
admin

10 449 просмотров

Предлагаю простую конструкцию подводного фонаря с совмещенным элементом питания. Фонарь имеет небольшую положительную плавучесть, плавает строго рукояткой вверх и при этом светит под небольшим углом вниз. Следует обратить внимание на то, что затраты на изготовление этого фонаря для подводной охоты минимальны , что немаловажно, и составляют приблизительно 600р. (корпус + аккумулятор + галогенная лампа + провода).

Самодельный подводный фонарьСамодельный подводный фонарь

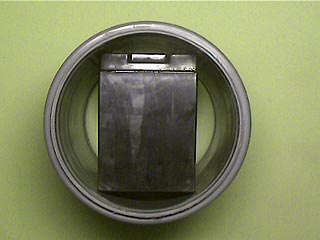

 Для начала, нам необходимо приобрести в любом компьютерном магазине аккумулятор от бесперебойного источника питания. В данном случае, это аккумулятор фирмы Sven 12В, 7ач, размером 90x65x150. Фирма – производитель аккумулятора значения не имеет, за основу берем размер самой батареи. Корпус фонаря приобретаем в обычном хозяйственном магазине, это обычная серая муфта для сантехнических труб диаметром 110мм и длиной 150мм (они все такие). Аккумулятор данного размера плотно заходит в эту муфту, без люфта. В том же хоз. магазине приобретается пластмассовая заглушка для этих же труб + переходник со 110мм до 50мм. Т.к. длина аккумулятора и муфты практически одинакова, то для того чтобы вставить заглушку нам придется ее немного усовершенствовать.

Самодельный подводный фонарь

Тоже самое проделываем с переходником.

Носик переходника имеет сужение, идеально подходящее для галогенного витринного софита 50мм и одновременно служит защитной блендой для более направленного луча света.

Самодельный подводный фонарьСамодельный подводный фонарь

В качестве ручки используем обычную дверную рукоятку, желательно с деревянной ручкой. Деревянная ручка как раз и будет той положительной плавучестью дающая фонарю килевую устойчивость, а заодно и ориентирует фонарь вниз под нужным нам углом.

Фонарь имеет небольшую отрицательную плавучесть. Чтобы устранить этот недостаток, и заодно обеспечить более правильную развесовку, на заднюю заглушку приклеивается круг пенопласта толщиной 2,5 см «подобран опытным путем».

Самодельный подводный фонарьСамодельный подводный фонарь

Детали фонаря склеиваются силиконовым герметиком для аквариумов.          Галогенную лампочку тоже тщательно промазать снаружи по кругу.

Ручку фонаря подгибаем для создания небольшого угла. Во–первых, удобно держать, во-вторых, рукоятка плавает строго горизонтально, а фонарь при этом направлен немного вниз. Это помогает замаскировать вас от нежелательных глаз с берега, и во-вторых, очень удобно работать с подстреленной рыбой (просто вплываешь в луч фонаря). Ручку приматываем изолентой.

Включение фонаря производится простым перемыканием двух проводов, выходящих из корпуса + третий провод для зарядки аккумулятора. Схему рисовать не буду, как подсоединить три провода,  надеюсь сами сообразите.

Под водой вес фонаря практически не ощущается и рука за 4 часа охоты не устает.

Всем удачных охот!
