О том, как я снял видео сюжет под водой с наименьшими затратами

Авторизация
admin

3 282 просмотра

Желание поделиться с окружающими увиденным посетило меня после первого же погружения под воду. По гороскопу я рак и наверное потому мне показался подводный мир может быть не родным, но однозначно не чуждым красивым и уютным. Один час в подводном пространстве восстанавливает все мои силы за прошедшую неделю и дает заряд на последующую. Зиму я маюсь до весны очень сильно и что бы себе облегчить хоть как-то ожидание, а так же для повышения мотивации перед новым сезоном, я решил снять подводный видео сюжет про завал, где я охочусь на сомов.

Казалось все просто: возьми видеокамеру для подводной видеосъемки и вперед! Но такой камеры ни у меня, не у моих друзей и знакомых не было.

Средств на приобретение оной тоже в скорм будущем не предвиделось, а взять обычную видеокамеру и угробить ее нечаянно в самопальном боксе был бы слишком большой риск.

Видеокамера KPC-400PI. Черно-белая корпусная видеокамера   KT&C.

Я решил идти по пути наименьших затрат. Замысел был такой: использовать дешевую мини камеру с самодельным видеобоксом, подключив ее к имеющемуся видео магнитофону через длинный кабель. В лучшем случае видик должен иметь возможность подключения от 12В, но в моем случае пришлось сделать инвертор 12/220В на 40 Вт.

Приобрел мини камеру типа KPC-400P4 размером с 30х30мм и толщиной 10мм за 1200рублей, сделал под нее бокс из старой мясорубки, отпилив переднюю часть горловины с понравившейся гайкой. В передней части заготовки бокса (с гайкой и наружной резьбой) я предварительно сделал посадочную фаску под стекло, а заднюю часть с неровным краем от ножовки отторцевал на токарном станке (это и все токарные работы). Засверлил в торце задней части четыре отверстия в них нарезал резьбу на пять и прикрутил торцовую заднюю заглушку-рукоятку. Далее просверлил отверстие для вводного кабеля, ввел его выполнил с внутренней стороны разводку под микросхему – стабилизатор типа К142ЕН8А-9В(можно было бы и К142ЕН8Б на 12 В, но камера сильнее греется) припаял штекерный разъем под мини камеру, вытянул лишний кабель наружу и залил донышко эпоксидкой тем самым загерметизировав заглушку и кабель. Подчеркну, что заливать клеем надо после полного окончания разводки и примерки камеры в боксе т.к. подвижный кабель дает свободу действия (удобство в работе и возможность подгонки).

Кабель трех жильный в двойной изоляции 30м. Можно брать кабель для систем видео наблюдения четырехжильный, экранированный в двойной изоляции.

Далее я вырезал круглое стекло диаметром по размеру посадочного паза, обточил алмазным надфилем острые кромки и натянул на него резиновое колечко (из пальца диэлектрической перчатки). Под гайку подложена фторопластовая шайбочка т.е. контакт через нее с уплотнительной резинкой.

На мини камере существует крепежная рамочка с дырочкой под винт на М4 поэтому когда я заливал внутри бокса эпоксидкой донышко, поставил туда винт М4. При сборке камера одевается рамочкой на этот винт (без фиксации гайкой и это ее удерживает в нужном положении.

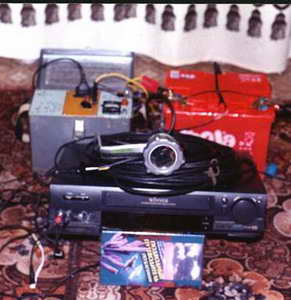

Вот собственно и все. Так выглядит все в сборе. Н заднем плане слева инвертор, справа аккумулятор, ближе видеомагнитофон на нем лежит кабель с видеокамерой.

Все это желательно дополнить маниторчиком, для контроля записи.

Я в день съемки использовал мини телевизор 12В. Все находящиеся на берегу получили супер удовольствие наблюдая своими глазами за моим продвижением в завале, даже не смотря на то, что сомы на съемки не явились :) .

Вся эта затея обошлась мне около 2000 рублей (мини камера- 1200р., инвертор-400р., микросхема-10р., кабель-300р. мелочевка разная рублей на 50.)

Многие, конечно, посмеются над всеми моими «мытарствами» и я, в общем, то с ними, тем более что есть, на что посмотреть зимой и показать друзьям.

Желаю всем удачи и творческого вдохновения.

Рак чувствует себя хозяином…



Окунь в луче фонаря

Подводный лес. (сваи старого моста)
