Модернизация Серийных Подводных Фонарей Различных Производителей

[Вячеслав 1 253]

\\\\\\\\\\\\\ - размочить линзу в бензине, сковырнуть и был бы еще более мощный и еще более сфокусированный свет после такого вот демоддинга..

Тоже хочу убрать линзочки с некоторых светодиодов.Пишут,что свет станет меньше "зеленить".

Однако совсем разгерметизировать чувствительный люминофор диода,ссыкотно.

[егор 57]

Линза это "копачек" закрывающий сам диод? А я думал что это защита от воздуха...

[Baalg 120]

мне нужон долгоиграющий фонарь с приличным светом и с хорошей боковой засветкой, поэтому хочу Д150. у меня есть китаец, на среднем режиме отлично лупит и на 4 часа хватает, но там три светодиода, и свет холодный. хочу желтый, тем более что из всех фонарей желтого света нет.

[ДМИТРИЙ 3]

Линзу задел? Если так, то можно было и не менять - размочить линзу в бензине, сковырнуть и был бы еще более мощный и еще более сфокусированный свет после такого вот демоддинга..

Наверное линзу, на нём пятнышко образовалось, но я его как раз и менял на более тёплый на скайрэи...

Спасибо за инфу,а размачивать можно прямо с подложкой, как долго?

Ещё хотелось бы узнать , раз фонарь D170 с диодомXHP70 3000к я уже заказал, смогу ли я в последствии заменить диод на XHP50,2 или XHP70,2 если не будет устраивать по временным характеристикам свечения?

Или потребуется замена драйвера?

Изменено 2 апреля, 2017 пользователем atis77

[Baalg 120]

вот и я такой же вопрос хотел задать, но скорей всего драйвер менять таки придется

[Бодрый Линь 807]

..Спасибо за инфу,а размачивать можно прямо с подложкой, как долго?

Размачивать или срезать.. Это отдельная и большая тема, операция все же довольно рискованная, без особой необходимости лучше не делать, и хорошо бы на кошках вначале потренироваться. Вот пара ссылок по этой непростой теме:

http://forum.fonarevka.ru/showthread.php?t=15830

http://www.cpfmarketplace.com/mp/showthread.php?316242

А можно и готовые диоды без вторичной оптики приобрести, надо только четко осознавать, для чего это делается и к чему приведет. У меня на одном из фонарей, кстати, именно такой, безлинзовый диод стоит:

http://intl-outdoor.com/noctigon-xp16-cree-xpl-high-intensity-v3-3c-p-901.html

[Бодрый Линь 807]

..Ещё хотелось бы узнать , раз фонарь D170 с диодомXHP70 3000к я уже заказал, смогу ли я в последствии заменить диод на XHP50,2 или XHP70,2 если не будет устраивать по временным характеристикам свечения?Или потребуется замена драйвера?

Диоды XHP-70 меняются на XHP-70.2 без изменений конструкции фонаря, а вот при замене XHP-70 на XHP-50 (XHP-50.2) придется подобрать (увеличить) значение сопротивления токозадающих резисторов, так, чтобы ток через диод не превышал максимально допустимого значения (3 ампера для XHP-50)..

Изменено 2 апреля, 2017 пользователем Бодрый Линь

[ДМИТРИЙ 3]

Размачивать или срезать.. Это отдельная и большая тема, операция все же довольно рискованная, без особой необходимости лучше не делать, и хорошо бы на кошках вначале потренироваться. Вот пара ссылок по этой непростой теме:

http://forum.fonarev...ead.php?t=15830

http://www.cpfmarket...read.php?316242

А можно и готовые диоды без вторичной оптики приобрести, надо только четко осознавать, для чего это делается и к чему приведет. У меня на одном из фонарей, кстати, именно такой, безлинзовый диод стоит:

http://intl-outdoor....3-3c-p-901.html

Спасибо,значит если возникнет необходимость в замене диода, я просто срежу это пятно на линзе и диод ещё послужит пока заказ в пути...

[Алексей 3]

Если менять на хнр70.2,то драйвер не надо менять. А вот если на 50.2,то меняются токозадающие резисторы в драйвере. Иначе ток расчитанный на хнр70 ( более 4А),легко сожгет xhp50.2 ( ток не более 3А). И светодиоды в фонарях 6 вольт. Линь опередил))))

Изменено 2 апреля, 2017 пользователем Vektant

[ДМИТРИЙ 3]

Если менять на хнр70.2,то драйвер не надо менять. А вот если на 50.2,то меняются токозадающие резисторы в драйвере. Иначе ток расчитанный на хнр70 ( более 4А),легко сожгет xhp50.2 ( ток не более 3А). И светодиоды в фонарях 6 вольт. Линь опередил))))

Думается ... что если ограничить ход ползунка, то и диод 50,2 подойдёт..

[Бодрый Линь 807]

Тогда и без того недлинный ход ползунка уменьшится и еще труднее будет выставлять требуемую яркость...

Изменено 3 апреля, 2017 пользователем Бодрый Линь

[Volter 1 171]

Иначе ток расчитанный на хнр70 ( более 4А),легко сожгет xhp50.2 ( ток не более 3А).

Для начала нужно посмотреть, какой реально ток на диоде. Некоторые китайцы в данных фонарей на ХНР70 пишут 1800-2000 люмен. Т.е. вполне возможно, что ток там как раз 2.5-3А.

[ДМИТРИЙ 3]

Тогда и без того недлинный ход ползунка уменьшится и еще труднее будет выставлять требуемую яркость...

Да это понятно, но я не такой гурман переменной яркости под водой что на скайрэи что на "народном" пользую средний режим...

[Александр 0]

Я не утверждаю ,но вот некоторые факты о диодах xhp50.2 и xhp50 и xhp70.2 из калькулятора http://ledcalc.fonarevka.ru/?pct

диод xhp50 при 3 Амперах - 6.12 В . xhp50.2 при 3 А - 5.80 В. xhp70.2 при 4.8 Ампера только 5.92 В.

Графики у xhp50.2 и xhp70.2 приблизительно одинаковые .Если им дать 6.12 В это может быть 6 и более Ампер.

Я о светодиодах нечего не знаю это размышления основанные из графиков .

Если кто в теме подскажите , прав я или нет

[Вячеслав 1 253]

Купил очередной фонарь и разобрал.Весь корпус алюминиевый,а крышка головы пластик.Орингов дофига,аж 10шт.

*



Модуль висел на пружинке,без теплоотвода,диод LB и драйвер со стробом. Поставил драйвер на 1750mA с памятью режима,и ХМ-L2.

*



Для теплового контакта,модуль очень туго притёр на 2 медных втулки.Теперь можно увеличивать ток хоть до 2,5 Ампер.

В итоге,совсем другой свет и удобство коммутации.

[Вячеслав 1 253]

Решил попробовать новый диод XP-G3.Подпаял через амперметр к драйверу для диода XM-L2.

Ток превысил 4А,и стал ещё расти...Еле успел отключить,сохранив диод.

Видимо для XP-G3 нужны другие настройки драйвера ???

[Дмитрий 1]

Решил попробовать новый диод XP-G3.Подпаял через амперметр к драйверу для диода XM-L2.

Ток превысил 4А,и стал ещё расти...Еле успел отключить,сохранив диод.

Видимо для XP-G3 нужны другие настройки драйвера ???

драйвер импульсный? ...катушка индуктивности на нем есть? - если да, то драйвер не исправен, если драйвер линейный, то это может быть - сопротивление XP-G3 меньше, а такой драйвер ограничивает напряжение

[Вячеслав 1 253]

Купил очередной фонарь и разобрал.

Для теплового контакта,модуль очень туго притёр на 2 медных втулки.Теперь можно увеличивать ток хоть до 2,5 Ампер.

После месяца нырялок с драйвером на 1750mА,стала глючить силовая кнопка.Разобрал,всё на местах.

Может внутри,напайки на контакты сделать из меди или нержи.?..Или лучше "бляшки" от старых реле ?

[Дмитрий 1]

Скажите, а какое Ваше мнение по поводу этого фонаря ....................... вот есть его релиз на Ютубе ........................

Изменено 17 июля, 2017 пользователем Олег Иваныч

[dedushka 1 711]

Плохое наше мнение.

[Владимир 0]

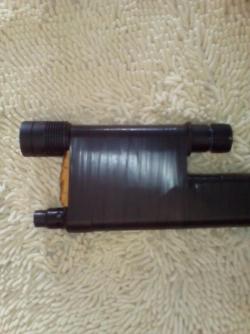

Просто замена диода на xhp50 и имеем за 2тр, 2000люм.При желании +500 и хорошие режимы +300 и текстурированый отражатель,хотя и с гладким тоже Гуд.Фонарь на ружье поэтому ползунок не катит,включение и режимы поворотом задней крышки.

[Вячеслав 1 253]

Интересная особенность диода ХР-G3 S4-5C,4000К.При нейтрально-белом луче,жёлтая окантовка.



[/url]

Вообще-то это недочёт диода,но для подводный охоты настоящее благо.

[Бодрый Линь 807]

Интересная особенность диода ХР-G3 S4-5C,4000К.При нейтрально-белом луче,жёлтая окантовка...



Эта "интересная особенность" отнюдь не только данного типа диода.

Вот, например, как светит диод XHP-50:

Как видим, желтая окантовка на границе хотспота выражена весьма явно.

Связан этот эффект с конструктивными особенностями конкретных светодиодов, а именно с геометрией, формой слоев люминофора и линзы (первичной оптики). Толщина слоя люминофорного геля и форма силиконовой линзы рассчитываются и подбираются так, чтобы излучение имело нужную температуру света в определенном телесном угле. За пределами этого угла температура светового пучка может отличаться от заданной..

В качестве иллюстрации я тут схематически нарисовал:

Обратите внимание на разную толщину люминофора, которую проходит свет в разных направлениях (показано красной и синей стрелками). Толщина люминофора, которую проходят периферийные лучи, больше, а с другой стороны сила света на периферии уменьшается. Поэтому и возникает более или менее очерченная теплая окантовка на границе хотспот - засветка...

Изменено 3 августа, 2017 пользователем Бодрый Линь

[Вячеслав 1 253]

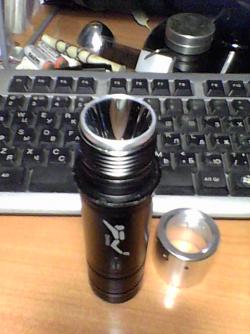

Вода мутная из за дождей,стало не до ныряний.Решил продолжить доработку фонаря.

Являюсь противником увеличения мощности подствольных фонарей более 10вт.

Спаял новый модуль с ХМ-L2 на драйвере 6хАМС7135,с током 2,2А.(для дневной охоты)

Проблема была только в теплоотводе,об этом писал 6 июня.Придумал и применил ноу-хау.

Туго вставил модуль с уплотнительным кольцом.

Взял у стоматологов сплав с температурой плавления +100*С,и заполнил им зазор между модулем и корпусом.

Корпус нагрел феном до +140*С,и зубочисткой направлял расплав по переферии.Диод и драйвер даже не снимал.

Кусочки добавлял до полного заполнения зазора вровень с таблеткой.Остудил.

Модуль,без пружины сел глубже,теперь тепловой контакт как влитой.Корпус,на Imax, стал быстрее греться.

Думаю,можно аналогично применить и расплав припоя,однако нагрев тогда необходим до +200*С.

Изменено 29 октября, 2017 пользователем Вячеслав

[Vladman 97]

Скорее всего это сплав Розе. Есть еще сплав Вуда с температурой плавления 70 град. Теплопроводность сплава Вуда несколько меньше, чем сплава Розе, и он содержит кадмий (т.е. более токсичный в работе с ним). Но сплав Вуда лучше затекает в малые зазоры, и для работы с ним было бы достаточно горячей воды...

Идея вполне жизненная, нужно проверять реальностью. Эти сплавы вполне доступны, в продаже есть.

Изменено 29 октября, 2017 пользователем Vladman
