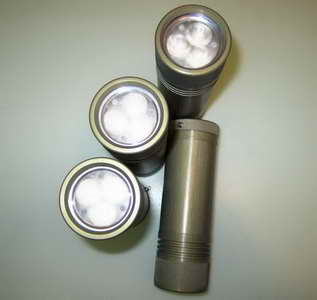

Подводный фонарь HunterProLight-4 Xml

Авторизация
admin

9 678 просмотров

Подствольный подводный фонарь «HunterProLight-4 Xml» для подводной охоты. Универсального фонаря нет, поэтому манипуляция светом продолжается.

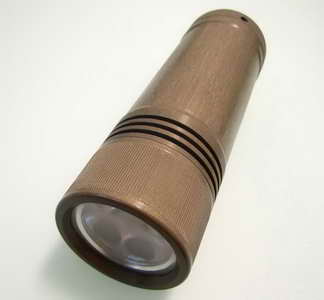

img_02

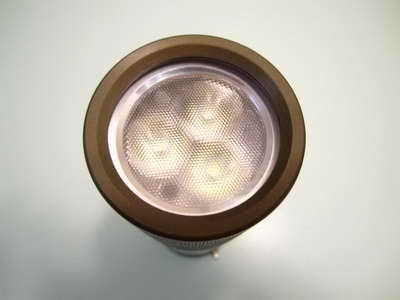

img_03

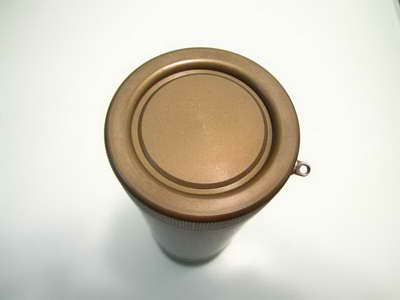

img_08

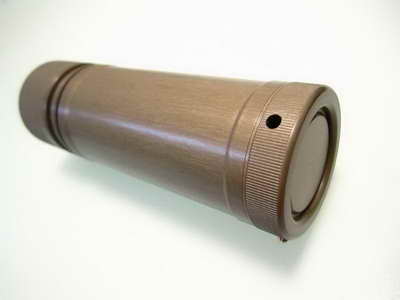

img_10

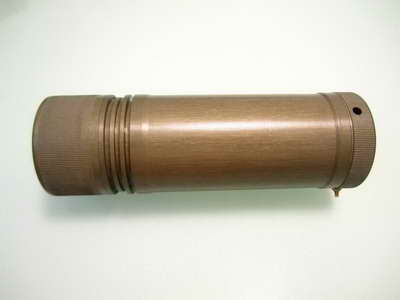

img_09

Мощное световое пятно с плавным переходом в ореол (1800 Лм). Пятно выбирается легко сменой оптикой. Объект под водой как на ладони, особо и нет потребности махать подводным ружьем, к примеру попал на затопленный лес или куст, засветил и куст полностью под светом. Фактически второе поколение фонаря HunterProLight-3.

(Режим 8) -                            1час 55 минут

(Режим 7) -                            2часа 40 минут

(Режим 6) -                            3часа 35 минут

(Режим 5) -                            5часов 50 минут

Мы плаваем с режимом 5, редко 6.

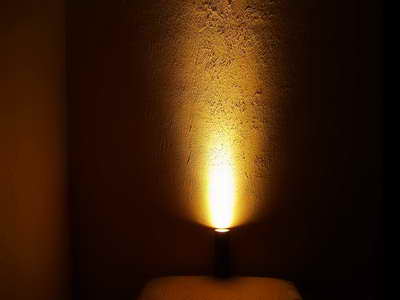

img_12

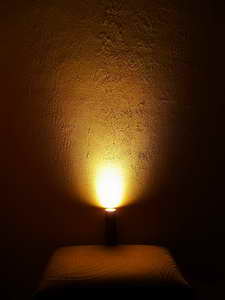

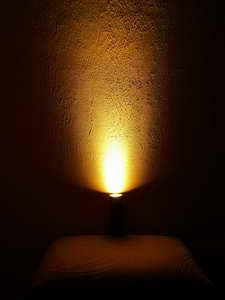

img_13img_14

Короткая характеристика и инструкция:

Приобретенный фонарь является высокотехнологичным изделием, в котором содержатся сложные электронные платы и компоненты. Для надежной и длительной работы фонаря внимательно ознакомьтесь с правилами эксплуатации фонаря.

Подводный фонарь HunterProLight-4 Xml

img_04

img_05

1. Назначение

Фонарь HunterProLight-4 предназначен для освещения предметов как на воздухе, так и под водой. Максимальная глубина использования 50 метров.

ВНИМАНИЕ: Данный фонарь специально разработан и сконструирован для подводной охоты без использования дыхательных аппаратов, также фонарь можно использовать и для дайвинга.

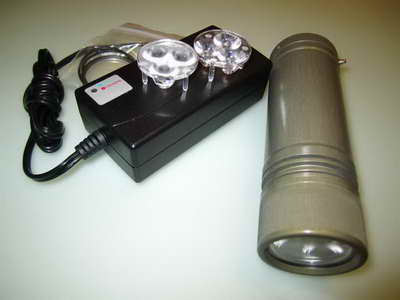

2. Комплектность поставки

  • Фонарь HunterProLight-4 - 1шт;
  • Зарядное устройство сетевое 220 вольт - 1шт;

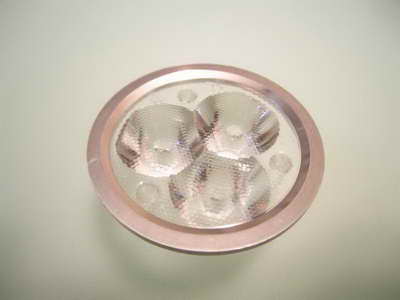

  • Сменная оптика  - 3 шт.(20,30,45 гр. LEDIL Cute-3);
  • ЗИП - 1комп;
  • Инструкция по эксплуатации - 1 шт.;

img_11

3. Технические данные

Корпус:

Материал                              Сплав Д16Т

Покрытие                              Анодирование

Формирование луча               Сменная оптика LEDIL Cute-3

Источник света                     Кластер светодиодов  Cree 3 XML

Электрическая мощность       20 Вт

Световая отдача максимальная 1800 Лм

Температура цвета                3000К, (4000К),(5000К),(6000К)

Управление светом                Электронное микропроцессорное

Аккумуляторы Li-Ion              4 шт. (LG 38,48 Вт/ч)

Защита аккумулятора   Электронная, встроенный модуль защиты

Органы управления               Кнопка без фиксации

Вес на воздухе                      440 г.

Вес в воде                            130 г.

Габариты                              Длина: 150 мм,

диаметр 48 мм рукоять,

диаметр 49 мм-голова

4. Устройство

Фонарь HunterProLight-4 состоит из:

1. Кольцо прижимное переднее.

2. О-ринг акрилового стекла.

3. Акриловое стекло.

4. Сменная оптика LEDIL Cute-3.

5. Кольцо центровочное оптики LEDIL Cute-3.

6. О-ринг корпуса фонаря.

7. Корпус.

8. Теплоотвод светодиода.

9. Кластер светодиодов .

9. Драйвер управления светодиодом H6Flex (производство U.S.A.).

10. Аккумулятор(ы) 4 шт LG 18650  9,62 Вт/ч.

11. Магнитная кнопка-задник.

12. О-ринг кнопки-задника.

13. Геркон, разъем зарядки аккумуляторов.

5. Общее описание.

Корпус фонаря изготовлен из крепкого сплава дюралюминия Д16Т, который анодирован.

Кнопка изготовлена из сплава дюралюминия Д16Т.

Светодиоды и драйвер закреплены на теплоотводе.

Уплотнения соответствуют ГОСТ , кольцо круглого сечения (42-45-19-2-2)

6. Принцип работы.

Источником света служит кластер из светодиодов Cree 3 XML общей электрической мощностью 20 Вт. Его питание обеспечивает электронная плата-драйвер светодиода (пр-во США). Управление осуществляется с помощью не фиксируемого контакта-кнопки.

Драйвер может:

  • Включать и выключать питание на диод;
  • Регулировать яркость диода;
  • Предупреждать о половинном заряде аккумуляторной батареи;
  • Предупреждать о низком заряде аккумуляторной батареи;
  • Контролировать температуру теплоотвода с целью обеспечения безопасного температурного режима светодиода;
  • Блокировать кнопку от случайного включения;
  • Выключать свет после установленного времени неиспользования.

Драйвер питается от четырех аккумуляторных батарей.

Фонарь рассчитан на эксплуатацию при температуре от -20 до +50-ти.

При понижение температуры эксплуатации снижается емкость аккумулятора.

Это надо учитывать при расчете предполагаемого времени работы. При повышенной температуре воды (воздуха) возможно затруднение с теплотводом от светодиода и драйвера на полной мощности. При этом сработает защита и автоматически понизится яркость до безопасной.

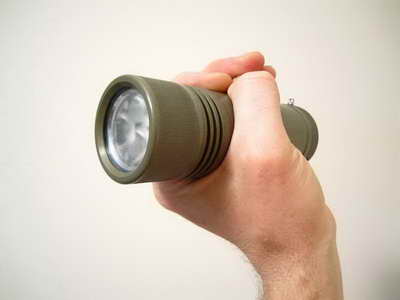

img_06

img_07

ВНИМАНИЕ: Не рекомендуется использование на максимальной мощности на воздухе.

7. Управление

  • Все управление фонарем производится с помощью кнопки. Различают нажатие с удержанием и клик (короткий щелчок тумблером).
  • Включение и выключение производится кликом кнопки.
    • Регулировка яркости:

При включенном фонаре можно изменить яркость нажатием и удержанием кнопки. При этом яркость начинает изменяться. При достижении необходимой яркости просто отпустите кнопку. При последующей работе фонарь будет включаться и выключаться именно на этом уровне яркости.

  • При выключенном фонаре, нажав и удерживая кнопку можно включить фонарь на минимальной яркости. Если при этом продолжать удерживать кнопку, фонарь через секунду перейдет на максимальный уровень яркости.
  • Для блокирования кнопки при выключении: при включенном фонаре трижды быстро кликнуть кнопкой. Драйвер подтвердит принятие команды тремя яркими вспышками светодиодов. Чтобы снять блокировку достаточно кликнуть быстро 3 раза кнопкой. Фонарь включится, блокировка снимется. Фонарь можно включать или выключать, не устанавливая блокировку.

Внимание! При тройном клике и последующем удержании кнопки фонарь два раза мигнет и тускло загорится, указывая на вход в меню программирования. Если вы попали в меню программирования, необходимо выйти из него, нажав и удержав еще раз кнопку. Фонарь 2 раза мигнет и выключится. Фонарь готов к работе.

8. Подготовка фонаря к работе

Перед отправкой покупателю фонарь неоднократно тестируется. Тестируется, в том числе и аккумуляторные батареи, поэтому перед работой с фонарем необходимо зарядить аккумуляторы.

НЕ ПРИЛАГАЙТЕ УСИЛИЙ ПРИ ЗАТЯЖКЕ ПЕРЕДНЕГО ПРИЖИМНОГО КОЛЬЦА ФОНАРЯ, СТЕПЕНЬ ГЕРМЕТИ-ЗАЦИИ ОТ ЭТОГО НЕ ЗАВИСИТ. ПРИЗНАКОМ НЕОБХО-ДИМОСТИ ОКОНЧАНИЯ ЗАКРУЧИВАНИЯ ЯВЛЯЕТСЯ ОГРАНИЧЕНИЕ. При чрезмерных усилиях затяжки возможно повреждение акрилового стекла и корпуса фонаря.

9. Замена линзы.

Открутите сначала крышку кнопки фонаря, затем открутите переднее прижимное кольцо. Аккуратно рукой или с помощью пинцета извлеките линзу. Установите сменную линзу. Закрутить все части фонаря в любой последовательности. При закручивании переднего прижимного кольцо, не применяйте значительного усилия.

10. Зарядка

  • Зарядку можно прерывать на любой стадии. Аккумулятор не имеет эффекта памяти.

Для длительной и надежной работы фонаря необходимо соблюдение поочередности действий при зарядке:

  • Зимой зарядка возможна ТОЛЬКО после того, как аккумулятор отогреется до плюсовой температуры. Категорически запрещено производить заряд при минусовой температуре окружающего воздуха и/или аккумулятора. Вероятность взрыва аккумуляторов!!!

  • Вставьте вилку зарядного устройства в сетевую розетку.
  • Подсоедините штекер зарядного устройства к разъему фонаря (разъем находится под крышкой кнопки). На зарядном устройстве загорится красный светодиод сигнал начала заряда.
  • После завершения заряда загорится зеленый светодиод. (пользоваться фонарем через 15 минут после зарядки - рекомендуется производителем аккумуляторов)
  • Произведите отсоединения зарядного устройства от сети и фонаря.

11. Индикация состояния аккумулятора.

Во время работы фонаря автоматически подает сигнал о состояние аккумулятора кратковременным миганием.

Когда аккумулятор наполовину разряжен, драйвер предупредит 5 редкими миганиями.

При этом следует продолжить работать в установленном режиме. Предупреждение о заряде ниже половины происходит каждый раз при включении фонаря. Когда останется 15-20% емкости аккумулятора, фонарь будет предупреждать о скором разряде периодическим подмигиванием (1 раз в 60 секунд). При этом возможна нормальная работа. Продлить работу можно, понизив яркость. Длительность работы прямо пропорциональна яркости. т.е. работа на половинной мощности фонаря будет вдвое дольше, чем на максимуме.

12. Уход за фонарем и хранение.

Фонарь не требует особого ухода. Проверяйте чистоту уплотнений при разборе/зарядке

фонаря. При механических повреждениях уплотнений, во избежание разгерметизации фонаря, необходимо заменить их.

Нельзя размещать в непосредственной близости от фонаря детали из карбона, титана, сплавов меди и других веществ, способных образовать гальваническую пару с алюминием. При промывке корпуса не использовать никаких моющих средств, кроме хозяйственного мыла.

При использовании фонаря в соленой воде после каждого использования обязательна процедура опреснения.

Все резиновые уплотнения (О-ринги) выполнены из маслобензостойкой резины, рекомендуется использовать для смазки Литол-24.

Хранить и транспортировать фонарь рекомендуется в выключенном и заблокированном состоянии (три клика при включенном фонаре, его блокируют).

13. Рекомендация по эксплуатации фонаря в зимнее время.

Во избежание замерзания торцевой кнопки фонаря после выхода из воды, настоятельно рекомендуем заблокировать фонарь  и удерживая в нажатом положении кнопку слить воду через дренажные отверстия фонаря. Разблокировать фонарь и продолжать пользоваться.

14. Запрещено

– хранить и транспортировать фонарь при температуре ниже -20 и выше +40 С;

– сушить фонарь при температуре свыше +40 С, сушить фонарь в СВЧ печи;

– использовать фонарь на полной мощности при температуре воды свыше +35 С;

– подвергать фонарь ударным нагрузкам;

– разбирать и собирать фонарь мокрыми руками, под дождем или под водой;

– использовать любые детали фонаря не по прямому назначению.

– использовать в фонаре любые элементы (втулки, шайбы и пр.), не предусмотренные

конструкцией;

– использовать зарядные устройства, не предназначенные для данной модели фонаря,

– использовать неисправные или поврежденные зарядные устройства;

– эксплуатировать фонарь с признаками нарушения герметичности: запотевание,

разбитое стекло, визуально поврежденные уплотнения корпуса, стекла, пробки и т.д.

– применят грубую физическую силу при закручивании переднего прижимного кольца.

15. Возможные неисправности и способы их устранения

Фонарь не включается

Возможные причины и методы устранения.

  • Фонарь заблокирован. Для разблокирования кликните 3 раза. Фонарь разблокируется и включится.
  • 2. Полностью села аккумуляторная батарея. Необходимо ее зарядить.

Фонарь включается, но через минуту тухнет.

Причина: Сильно разряженный аккумулятор.

Устранение: Зарядить аккумулятор.

Стекло запотевает.

Причина: попадание небольшого количества влаги внутрь корпуса.

Устранение: Проверить чистоту посадочных мест уплотнений корпуса. Проверить наличие и целостность уплотнения стекла, а также целостность стекла. В случае необходимости заменить поврежденные уплотнения. Дать фонарю высохнуть и произвести повторную тщательную сборку.

Фонарь самопроизвольно уменьшает яркость после длительной работы на

воздухе.

Причина: срабатывание термозащиты диода и драйвера.

Устранение: не требует каких-либо действий.

Гарантийные обязательства.

Гарантирую безотказную работу изделия в течение 1-го года на электронные компоненты и 6 месяцев на аккумуляторы со дня продажи при условии выполнения стандартных требований действующих на электронные устройства.

Разгерметизация фонаря по вине пользователя не является гарантийным случаем и решается в каждом случае индивидуально.

В случае попадания воды рекомендую: разобрать фонарь, вылить воду, открутить переднее кольцо, извлечь линзу, и оставить полностью

разобранный фонарь сушится (при комнатной температуре) в течение нескольких дней. Далее желательно связаться со мной, чтобы получить более подробные советы.

Фонарь достаточно надежен, но в случае возникновения вопросов обращайтесь: bravo2002@mail.ru , bravo4nar@gmail.com .









Авторизация


4 Комментария


Рекомендуемые комментарии

[quote name="Sealove"]Это что за диод такой Cree 3 XML?
Слабо вериться в отдачу 1800 Lm.[/quote]
Странный вопрос и еще более загадочный вывод :-)
Здесь твои сомненья развеются: http://www.cree.com/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/XLampXML.pdf
1800 это среднее значение, а при более холодных бинах еще больше.
