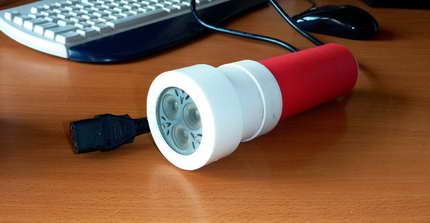

Подводный фонарь из сантехнических труб 1

Подводный фонарь из сантехнических труб 2

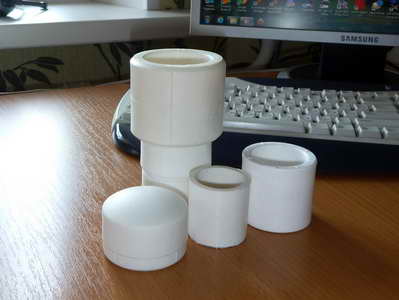

Заготовка для корпуса этого фонаря сварена из обычных полипропиленовых фитингов, применяемых в сантехнике.

Подводный фонарь из сантехнических труб 3

Подводный фонарь из сантехнических труб 4

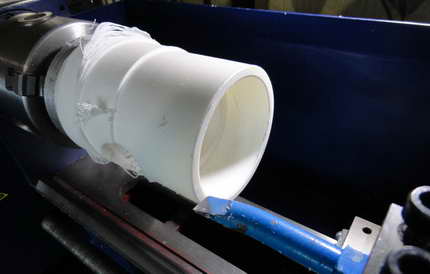

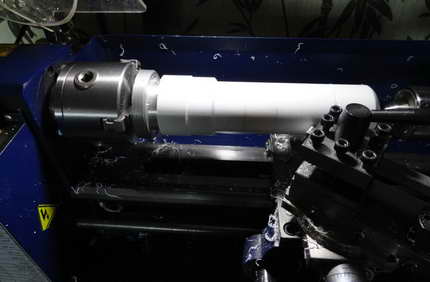

После чего обточена на токарном станочке до желаемой формы.

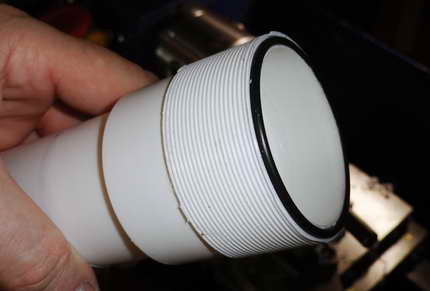

Полную герметичность фонаря обеспечивает уплотнительное резиновое кольцо, уложенное в канавку, прорезанную в торце корпуса фонаря.

Подводный фонарь из сантехнических труб 5

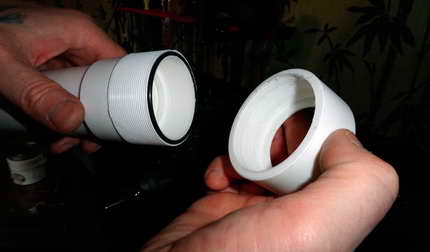

Навинчивающуюся часть оголовья фонаря, которая и прижимает стекло к уплотнителю, я также выточил из полипропиленового тройника.

Резьбу нарезал с шагом 1,25 мм.

Подводный фонарь из сантехнических труб 6

Подводный фонарь из сантехнических труб 7

Чуть ниже оголовья - поворотное кольцо с магнитом, для герконового выключателя.

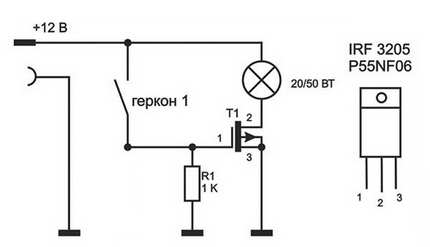

Электрическая схема фонаря, предотвращающая залипания геркона, взята из интернета и собрана на одном полевом транзисторе с N-каналом. Сейчас не помню, какой транзистор использовал я, но можно использовать любой транзистор, главное, желательно, чтобы он был с минимальным сопротивлением канала.

Подводный фонарь из сантехнических труб 8

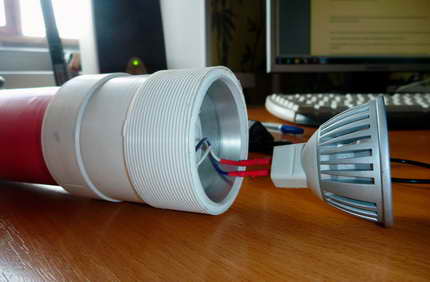

Лампу в этом фонаре я использую двенадцативольтовую, диодную, мощностью 3,6 вт., с цоколем MR 16. Такие используются в точечных светильниках. Ее цветовая температура около 3000 кельвинов. Световой поток около 300 люменов. А угол рассеивания 75 градусов.

Подобных модификаций ламп уже достаточно много, так что проблем с выбором быть не должно.

Подводный фонарь из сантехнических труб 9

С такой лампой я проплавал весь прошлый год и по своим параметрам она меня полностью устраивала.

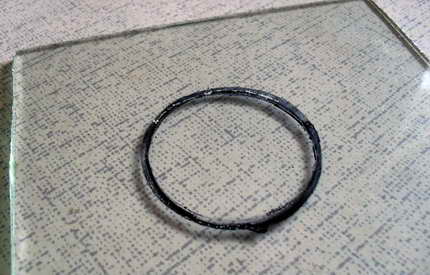

Стекло для фонаря вырезано из обычного оконного, толщиной 4 мм.

Поскольку у меня не было под рукой специальных сверл нужного размера, резал обычным стеклорезом.

Немного остановлюсь на своем опыте резки стекла...

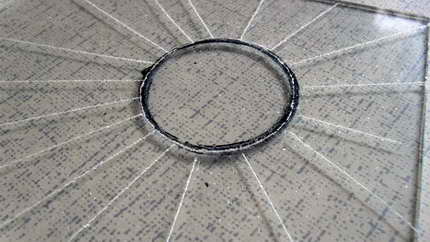

Раньше, я прямо на стекле обычным маркером рисовал кружок необходимого диаметра, и стеклорезом, не торопясь, но сильно нажимая, обводил нарисованное... После чего, аккуратно обстукивал снизу круг, добиваясь, чтобы стекло треснуло по нему. И уже затем, чтобы извлечь круглое стеклышко, вспоминая детство, "рисовал" стеклорезом "солнечные лучики"!..

Обстукивал "лучики", аккуратно отделяя их от круглого стеклышка...

Подводный фонарь из сантехнических труб 0

Подводный фонарь из сантехнических труб 1

Подводный фонарь из сантехнических труб 2

Подводный фонарь из сантехнических труб 3

Сейчас же я поступил немного иначе... И этот способ позволил сделать более аккуратное стеклышко.

Нарисовал ровный круг необходимого размера в векторном редакторе, наклеил его на толстый картон и вырезал.

После чего наклеил этот кружок уже на стекло. Клеил резиновым клеем. Он потом очень хорошо отстает вместе с картоном от стекла под струей теплой воды.

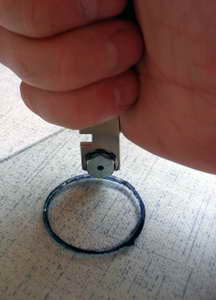

Когда клей подсох, стал резать стеклорезом, упирая его в край картона, используя картонный кружок в качестве копира.

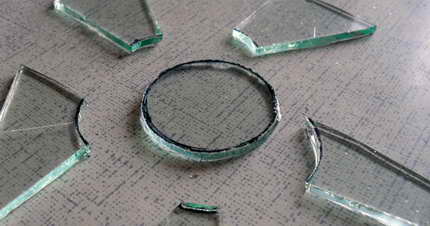

А дальше делал, как и было описано выше. Обстукивал кружочек снизу, "рисовал лучики" и извлекал стеклышко…

Все!.. После этого останется лишь слегка обточить кромки стеклышка на наждачном круге.

Чтобы оно не крошилось при шлифовке, его следует обрабатывать не поперек, а вдоль торцевой кромки, слегка смачивая водой. И, конечно же, лишь на мелкозернистом камне.

Вот, вроде бы и все!..

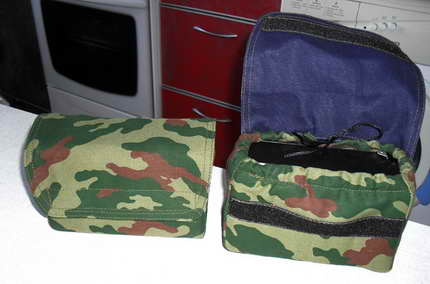

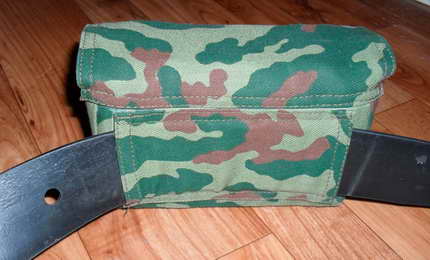

Для того чтобы фонарь был более заметен, его ручка обжата красной термоусадочной трубкой. А подсумок для аккумулятора сшит заботливыми руками жены.

Подводный фонарь из сантехнических труб 4

Подводный фонарь из сантехнических труб 5
