Водонепроницаемые камеры и защитные боксы

Авторизация
admin

1 173 просмотра

Возможно, вам знакома ситуация, когда при попытке сфотографировать морское купание работающую камеру вдруг неожиданно окатывает волна и устройство выходит из строя (такие случаи нередки как с фото-, так и с видеокамерами). Здесь может спасти только быстрая реакция, позволяющая вовремя выключить аппарат, пока соленая вода не попала внутрь, вызвав замыкание.

В таком случае следует быстро вытащить все элементы питания (батарейки или аккумуляторы), промыть камеру чистой пресной водой, а затем долго и тщательно сушить, уповая на то, что ничего не повреждено. Если же эта процедура не помогла, то проще выбросить аппарат, чем чинить его, тем более что по гарантии «утопленников» обычно не берут, так как ремонтникам или инженерам гарантийных служб сразу видно, что они погорели от «неправильной эксплуатации». В общем, фотографирование у воды всегда связано с определенным риском.

Пыле- и водонепроницаемость

Борьбу за пыле- и влагонепроницаемость начали в часовой промышленности. Добиться приемлемых результатов удалось далеко не сразу. Защиту современных часов, которую мы сегодня воспринимаем как само собой разумеющееся, удалось обеспечить лишь в результате многих изобретений и усовершенствований на протяжении более двух веков.

Сначала главной заботой часовщиков была пыль, которая забивалась в механизмы и нарушала точность хода или вообще останавливала работу. В XVIII веке часы делали с плотно закрывающимися крышками (французские и швейцарские часы того периода делались в корпусе с двойной крышкой), которые, в общем-то, и от пыли защищали весьма посредственно, а от проникновения влаги защита даже и не планировалась.

Только в конце XIX века часовщики обратили внимание на вредное воздействие влажности, но эффективного решения проблемы найти не могли еще долго. Если оснащали герметическим клапаном заводной вал, то игнорировали щели между ободком и стеклом, если делали монолитный корпус со стеклом — оставляли отверстия для завода, в которые беспрепятственно проникала влага.

Только к началу XX века были разработаны более-менее эффективные средства защиты от влаги и пыли, которые применяются до сих пор, причем не только в часах, но и во многих других приборах (в том числе и в электронных). Речь идет о герметизирующих прокладках и сальниках, используемых в крышках, при креплении стекла, заводного вала и кнопки для регулировки стрелок. В процессе совершенствования данного способа герметизации были выявлены элементы, особенно нуждающиеся в защите, разработаны новые материалы для прокладок и сальников, а также эффективные методы сборки и крепления деталей. В первой четверти XX века произошла настоящая революция в этой области и последовал шквал изобретений герметических приспособлений для карманных часов.

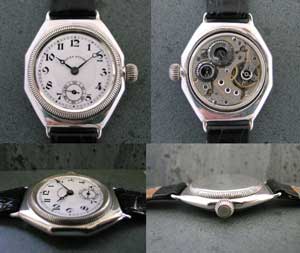

Первые в мире влагозащищенные наручные
часы Rolex Oyster (модель 1928 года)

Новая концепция защиты быстро развивалась, однако первые наручные часы снова сделали актуальным вопрос о водо- и пыленепроницаемости. Очень быстро стало очевидно, что наручные часы более уязвимы, чем карманные, а старые методы защиты для них менее эффективны.

Технологии защиты продолжали развиваться, и вот в 1926 году появились первые патенты на полностью водонепроницаемые корпуса наручных часов. За ними последовали патенты на специальные заводные головки и герметичные сальники для заводных валов, на производство и «бесщелевую» установку стекол, на часы с двойными стенками, на прокладки между вращающимся ободком и задней крышкой корпуса и т.д. Первой выпустила водонепроницаемые часы знаменитая компания Rolex — она создала модель Rolex Oyster («Устрица»). Одновременно с выпуском таких часов компания разработала и тестовые приборы высокого давления, которые могли засекать проникновение влаги объемом от 0,03 мг. Это позволило фирме Rolex разработать первые часы для глубоководного погружения, причем без использования таких материалов, как пробка, резина или пластик.

Выпуск водонепроницаемых часов произвел настоящую революцию не только среди спортсменов-подводников. Примерно с 1946 года часы, которые можно было погружать в воду, стали чрезвычайно популярны и у широкой публики, так как ассоциировались со спортом, активным отдыхом и приключениями. Владельцы подобных часов словно приобщались к таким экстраординарным событиями, как погружение на дно океана или высадка человека на Луну. Кстати, высадка на Луну хронометрировалась герметичными часами Omega Speedmaster, которые находились на запястьях Нила Армстронга и Эдвина Элдрина.

Сегодня хорошо герметизированные корпуса необходимы уже не только для часов, но и для мобильных телефонов, портативных радиостанций и другой бытовой электроники, которой приходится работать в различных климатических условиях, при любой погоде или даже просто в сильно запыленных помещениях. Это касается и фото- и видеотехники.

Герметичный корпус нужен не только для хороших ходовых качеств механических часов, но и для надежной работы электроники. Иногда надежная герметизация того или иного прибора решает вопрос жизни и смерти. Особое внимание, например, уделяется часам для подводного плавания, так как от высокой степени водонепроницаемости часов зависит жизнь ныряльщиков. Ну и, естественно, никому не хочется лишиться дорогостоящей съемочной аппаратуры из-за ненадежности подводного бокса. Поэтому даже потребительская аппаратура и аксессуары тестируются на водонепроницаемость под высоким давлением и надежность работы в декларируемых пределах неоднократно перепроверяется. Например, каждые часы для подводного плавания должны пройти индивидуальную проверку на соответствие стандартам качества, причем проверка производится всесторонняя: тестируется разборчивость надписей, антимагнитные свойства, противоударность и даже надежность застежек браслета. Часы должны выдерживать не только высокое атмосферное давление и давление воды, но и коррозийное воздействие соли, а также негативное воздействие резких перепадов температуры. При всех этих условиях приборы должны работать великолепно. Конечно, это усложняет производство таких приборов, но ведь человеческая жизнь бесценна.

Классы пыле- и влагозащиты

Чтобы считаться водонепроницаемыми, современные приборы должны соответствовать определенным международным стандартам защиты оборудования от воздействия окружающей среды. Региональные стандарты могут быть различными, но соответствие международным требованиям сегодня обязательно. Например, стандарты пыле- и влагонепроницаемости для часов были установлены Бюро стандартов швейцарской часовой промышленности, но они дублируются стандартами ISO и международной классификацией IP (International Protect). В России также действует ГОСТ 14254-96, который соответствует международным требованиям и классификации по IP (см. врезку «Степень защиты по IP»). Наклейка, например, на фотоаппарате информирует потребителя о том, что прибор имеет Class 8 Waterproof (защита от влаги IPX8) или Class 5 Dustproof (защита от пыли IP5X).

Если вам попадет в руки японская фото- или видеокамера с обозначением класса защиты от проникновения влаги и пыли по японскому стандарту JIS (Japanese Industrial Standards), то будьте уверены, что и эта классификация соответствует международной системе обозначения степени защиты электронных и электрических устройств от воздействия внешних факторов (пыли и/или жидкостей) по IP. Таким образом, надпись JIS CLASS 0 (нулевой класс) свидетельствует, что устройство не имеет защиты от влаги (IPX0), а JIS CLASS 8 обозначает защиту от длительного пребывания в воде (IPX8).

В лаконичной маркировке IP20 первая цифра дает представление о степени защиты от пыли, а вторая — от проникновения воды. Таким образом, прибор, помеченный как IP20, совсем не защищен от влаги, а прибор IP68 имеет высшую степень пыле- и влагозащиты. Электрообогреватели и терморегуляторы, имеющие маркировку IP20, можно трогать, но нельзя мыть в рабочем состоянии и необходимо оберегать от брызг, а приборы с маркировкой IP 31 можно обслуживать в рабочем состоянии и эксплуатировать в условиях выпадения конденсата, но необходимо оберегать от беспорядочных брызг.

Класс IP24 означает защиту от брызг во всех направлениях, поэтому такой прибор может эксплуатироваться во влажных помещениях. Степень защиты IP25 свидетельствует, что прибор защищен не только от случайных брызг, но и от целенаправленных водяных струй, что позволяет размещать его, к примеру, непосредственно в душевой кабине, над ванной или на улице, а также производить его влажную уборку без отключения питания.

Новогодние гирлянды обычно удовлетворяют требованиям классов от IP50 до IP54. То есть они защищены от прикосновений и проникновения твердых предметов, но вне помещения можно применять только промаркированные как IP54. Впрочем, постоянно находиться на улице (например, в качестве прожекторов для подсветки фасадов зданий) могут только светильники, имеющие класс влагозащиты не ниже IP65. Прибор, который предполагается использовать в сложных климатических условиях и в непогоду, должен иметь еще более высокий класс влагозащиты — IPX6, чтобы его функциональность не снижалась и уменьшалось время возможного простоя из-за ремонта.

Важно отметить, что IP не указывает, в каких температурно-погодных условиях можно эксплуатировать изделие, а также не говорит о том, предназначено ли оно для внутреннего (в помещении) или для внешнего (уличного) использования. Кроме того, стандарт не сообщает об устойчивости изделия к агрессивным средам.

Воздействие на изделия и материалы влажного воздуха учитывают при интерпретации усредненных климатических данных, поэтому задание требований к изделиям по влажности, выбор режима испытаний, а также расчет влагозащиты приборов на период их эксплуатации или на период хранения и транспортирования и выбор оптимальных правил технического обслуживания прибора при эксплуатации необходимо вести с учетом некоторого запаса защищенности.

Впрочем, способность изделия противостоять влиянию влажности и температуры, характерных для тех или иных условий эксплуатации, в конечном счете может характеризоваться и другими параметрами, такими, например, как допустимая продолжительность влагозащиты данного изделия или категория пыле- или влагозащиты. Под продолжительностью влагозащиты понимают такой период непрерывного воздействия постоянных и переменных значений влажности, в течение которого все параметры прибора (или его системы электрической изоляции), определяемые влиянием влажности внешней среды, превышают установленные критические значения в условиях эксплуатации или испытаний. Например, аппарат, имеющий 7-й, высокий класс влагозащиты по международному стандарту, можно использовать под водой в течение получаса на глубине до 1,5 м.

Кроме того, в естественных условиях на изделия воздействуют переменные факторы загрязнения и влажности, поэтому продолжительность пыле- и влагозащиты целесообразно выражать не в абсолютных, а в относительных единицах.

Фотоаппараты повышенной пыле- и влагозащищенности

Как мы уже отмечали, аппаратура, предназначенная для интенсивной эксплуатации в переменных климатических условиях, должна обладать более высокой степенью защиты, нежели стационарные приборы типа видеокамер наблюдения или прожекторов для подсветки фасадов зданий. Таким образом, водонепроницаемые фотоаппараты должны иметь как минимум 7-й, а то и 8-й класс влагозащиты.

В последнее время появилось много недорогих цифровых фотоаппаратов-«мыльниц», которые производители относят к категории камер для любителей активного отдыха. Естественно, все они должны быть в той или иной мере защищены от пыли и влаги. В противном случае камера может не выдержать экстремальных условиях эксплуатации, особенно если ее используют вблизи воды. Да и в обычной жизни цифровому фотоаппарату часто требуется специальная защита — например во время бурной дружеской вечеринки.

Фотокамеры Pentax Optio Wpi, W10, W20 и W30 (буква W в индексе означает Water Resistant); Olympus серии SW (Waterproof/Shockproof) — mju (µ) 720 SW, 725 SW и 770 SW Digital (иногда они называются Stylus 720 SW, 725 SW и 770 SW); Fujifilm BIGJOB HD-3W; Ricoh Caplio 400G wide и 500G wide и некоторые другие имеют 7-8-й класс защиты от проникновения влаги и 5-6-й класс пыленепроницаемости.


Водоустойчивая камера
Pentax Optio W30 стала еще меньше и легче

Первенство в изготовлении компактных цифровых камер с высокой защитой от внешнего воздействия удерживает компания Pentax. Конечно, ее аппараты не предназначены для экстремального подводного плавания, но рыбок и кораллы в тропическом море пощелкать можно, причем никакого дополнительного оборудования для этого не потребуется. Корпус таких камер защищен не только от пыли, но и от воды. Все стыки и кнопки прорезинены, отсеки для аккумулятора и карты памяти закрываются крышкой с резиновой заглушкой. Объектив с 3-кратным увеличением при изменении фокусного расстояния из корпуса не выдвигается, что тоже обеспечивает герметичность. У фотоаппарата есть даже специальный режим — «аквафото» (Underwater). Даже если вы не рискнете взять такую камеру на подводные съемки, то ее водонепроницаемость может пригодиться в том случае, когда, случайно испачкав камеру, вы будете ополаскивать ее под струей воды. Такие свойства аппарата, безусловно, делают его идеальным для эксплуатации во время катания на лыжах, на морских прогулках, во время спортивных состязаний, на рыбалке и в других экстремальных ситуациях.

Причем с каждым новым поколением пыле- и влагозащита фотоаппаратов Pentax постоянно улучшается. Например, если для предыдущих влагозащитных моделей Pentax Optio 33/43WR гарантировалась работа в течение 30 минут на глубине до одного метра, то у Pentax Optio Wpi и W10 разрешаемая глубина увеличилась до 1,5 м, а для нового поколения Pentax Optio W20 и W30 декларируется работа уже в течение 2 часов на глубине до 3 м. При этом по классу влагозащищенности Optio 33/43WR слабее — для них декларируется только Class 7 Waterproof (IPX7). Для Wpi и W10 уже заявлен класс IPX8, а для W20 и W30 хоть и сохраняется тот же класс (8-й класс влагозащиты и 5-й класс пылезащиты), но категория защиты уже немного выше. Данные камеры были официально протестированы в условиях, выявляющих уровень защиты от двух самых сложных факторов — воды и пыли. По результатам этих исследований камерам был присвоен наивысший, 8-й класс влагозащищенности, означающий, что продукт не только защищен от попадания влаги, но и пригоден для использования под водой.

Что касается защиты от попадания пыли, то эти цифровые фотокамеры оказались непроницаемы даже для талька, частицы которого в несколько раз мельче песка, и получили 5-й класс пылезащищенности второй категории (то есть этим устройствам не страшны перемены атмосферного давления).

Интересно отметить, что среди пользователей водонепроницаемых фотоаппаратов Pentax нашлись смельчаки, которые проверили работоспособность своих аппаратов в самых экстремальных условиях, намного превысив разрешенную спецификациями глубину погружения. Например, один из пользователей погрузился с аквалангом и фотоаппаратом Pentax Optio W10 на глубину 12 м, при этом продолжительность погружения составила 20 минут. Вот как он сам описывает это событие: «Погружение шло спокойно, несколькими этапами, с остановкой через каждые 2-3 метра погружения. Фотоаппарат работал в режиме “Подводное видео”. На глубине 10 метров я попробовал перевести фотоаппарат из режима “Подводное видео” в режим “Подводное фото”. Но не тут-то было. Вы представляете, какое там давление под водой! Бедные мои уши! А тут фотоаппарат, да еще и без бокса! Скорее всего, таким давлением воды были одновременно нажаты все кнопки управления на фотоаппарате, поэтому фотоаппарат не управлялся. Но работал! Хотя дисплей фотоаппарата оказался слегка вогнутым вовнутрь. Опустившись на дно, инструктор показал свой прибор, на котором было указано, что мы находимся на глубине 12 метров. А фотоаппарат работает! Поплавав немного у дна, начали постепенное всплытие. И вот когда добрались до глубины 8 метров, фотоаппарат начал управляться. И дисплей принял нормальный вид. Я тут же переключил фотоаппарат на режим “Подводное фото” и сделал несколько снимков». Причем автор повествования отмечает, что его фотоаппарат на большой глубине снимал видео со звуком, что доступно далеко не всякой профессиональной аппаратуре. Стоимость фотоаппарата Pentax Optio W30 (последнего в этой серии) на российском рынке составляет сегодня примерно 350 долл.

Компания Pentax так поднаторела в защите корпусов своих цифровых фотоаппаратов, что предлагает даже «зеркалку» K10D в пылевлагозащитном корпусе (Dust and weather resistant seals). Правда, здесь никаких классов не оговаривается и погружать ее в воду, естественно, не рекомендуется.

Помимо Pentax недорогие водонепроницаемые и противоударные компактные цифровые фотоаппараты выпускает компания Olympus. Она начала производить пылевлагозащищенные аппараты даже раньше, чем Pentax, однако модели mju (µ) 300 и 400, оснащенные водонепроницаемыми корпусами (Weatherproof body), не поддерживали стандарт IP. Лишь намного позже были выпущены более серьезно защищенные фотоаппараты mju (µ) 720 SW, 725 SW и 770 SW Digital, причем камеры серии SW (Waterproof/Shockproof) обеспечивают сегодня даже лучшую защиту, чем у фотоаппаратов Pentax серии Water Resistant.

Интересно также проследить эволюцию аппаратов серии SW: если первую модель 720 SW можно было погружать на глубину до 3 м, то следующую — 725 SW — уже до 5 м и, наконец, последняя модель — 770 SW, анонсированная в январе нынешнего года, не боится и 10-метровой глубины. Это уже серьезная заявка на использование такого цифрового фотоаппарата не только отпускниками на море, но и опытными дайверами, ведь красивая флора и фауна обитает именно на больших глубинах. Впрочем те, кто уже проверил возможности подводной съемки на камерах от Olympus, особого восторга не выказывают. Под водой эти аппараты фотографируют заметно хуже, чем их конкуренты от Pentax.

Помимо готовности к экстремальным для цифровой фотоаппаратуры погружениям, новая 7-мегапиксельная фотокамера Olympus mju (µ) 770 SW обладает, как и другие фотоаппараты этой серии, повышенной устойчивостью к встряскам и ударам (выдерживает давление до 110 кг), а также способна работать при температуре вплоть до –10 °C. Уникальной особенностью данной модели является наличие встроенного манометра, который дает возможность запечатлеть на снимке, как глубоко вы погрузились или как высоко забрались. Что же касается фотографических возможностей mju (µ) 770 SW, то они аналогичны многим другим «мыльницам» от Olympus: 3-кратное оптическое увеличение, 2,5-дюймовый ЖК-экран, 18 Мбайт встроенной памяти и слот для карт памяти xD Picture. Стоимость фотоаппарата mju (µ) 770 SW Digital на российском рынке примерно 400 долл.


Olympus mju (µ) 770 SW — новая водонепроницаемая
и противоударная компактная цифровая камера с манометром

Компания Fujifilm также решила составить конкуренцию Pentax и Olympus и подготовила модель с грозным названием BIGJOB HD-3W. Эта фотокамера предназначена для работы в экстремальных условиях вообще и для строителей в частности. Ее прочный корпус с резиновыми вставками гарантирует безотказную работу после падения с высоты стола (до 70 см). Кроме того, новая камера не боится влаги и пыли, а ее объектив защищен специальным ударопрочным оптическим стеклом.

Fujifilm BIGJOB HD-3W имеет 6,3-мегапиксельный ПЗС-сенсор, объектив с 3-кратным оптическим увеличением, максимальное значение чувствительности ISO 1600 и ведет видеосъемку с разрешением 640x480 со скоростью 30 кадров в секунду. Объем встроенной памяти составляет 23 Мбайт, поддерживаются карты памяти типа xD-Picture.


Fujifilm BIGJOB HD-3W —
серьезное решение для экстремалов

Корпус фотокамеры Ricoh Caplio 500G wide тоже создан для работы в экстремальных условиях и обеспечивает очень высокую степень защиты от влаги (JIS Class 7) и высшую степень защищенности от пыли (JIS Class 6). То есть этой камерой можно снимать не только в дождь, но и под водой на глубине до метра или в пустыне во время пыльной бури. Кроме того, Caplio 500G wide безболезненно переносит падение с высоты до метра и может без проблем работать при температуре –10 °C. Caplio 500G wide — это решение более высокого класса, чем камеры Pentax Optio серии Water Resistant и Olympus mju (µ) 720 SW. «Внедорожник» от Ricoh оснащен 1/1,8-дюймовой 8-мегапиксельной ПЗС-матрицей, позволяющей вести съемку при значениях чувствительности вплоть до 1600 единиц по ISO, и широкоугольным зум-объективом, обеспечивающим 3-кратное увеличение в диапазоне эквивалентных фокусных расстояний 28-85 мм (отметим, что на коротком конце этот объектив широкофокусный, то есть имеет очень большой охват). Отметим также, что помимо большого, 2,5-дюймового ЖК-дисплея к услугам пользователя имеется оптический видоискатель, чего давно уже не встретишь у цифровых «мыльниц». Мощная вспышка эффективно работает на расстоянии до 10 м в широкоугольном положении объектива или до 6,5 м при максимальном фокусном расстоянии.


Ricoh Caplio 500G — бескомпромиссны
«внедорожник» от Ricoh

Причем влагостойкости и противоударности разработчикам Ricoh показалось мало и они представили еще беспроводные версии этой экстремальной камеры. Модификация Caplio 500SE model B будет оснащаться модулем Bluetooth, а модификация Caplio 500SE model W, кроме Bluetooth, будет поддерживать технологию Wi-Fi. При этом, естественно, у всех моделей сохраняется высокоскоростной интерфейс USB 2.0.

Была водонепроницаемая цифровая камера и у объединенной компании Konica Minolta — модель DG-5W, корпус которой отвечал промышленным стандартам IP67 (наивысшая пылезащищенность и высокая влагостойкость). Эту камеру можно было эксплуатировать в самых экстремальных условиях, ронять с небольшой высоты и погружать в воду на глубину до полутора метров, не опасаться попадания внутрь песка, пыли и влаги. Однако компании Konica Minolta уже нет, поэтому данный факт представляет скорее историческую ценность.

К неплохо защищенным от внешних воздействий аппаратам можно было бы отнести также ряд недорогих компактных цифровых камер компании Nikon серии S, таких как Coolpix S1, S2, S3, S5, S6, S9 и S50. Некоторые из них, возможно, делают даже более качественные снимки, чем камеры Pentax серии Water Resistant или Olympus серии SW (Waterproof/Shockproof), но по степени защищенности они, конечно же, сильно уступают конкурентам.

Впрочем, любая камера с внутренней оптической системой (где при изменении фокусного расстояния объектив не выдвигается из корпуса) с честью перенесет пребывание под дождем или даже падение на песок. Ее можно будет носить в сумке без чехла, так как монолитный корпус не так-то легко повредить, а у модели Coolpix S2 объектив и вспышка даже закрываются специальной металлической пластиной, когда камера выключается. Однако улучшать защиту своих компактных «мыльниц» компания Nikon не стала, и Coolpix S2 так и осталась у нее самой «живучей» моделью, лучше всего защищенной от пыли и брызг и легко переносящей пребывание в аквапарке.

Влагозащитные чехлы и водонепроницаемые боксы

Захлестнутые волной, упавшие в воду, залитые кофе, засыпанные песком на пляже или забитые пылью в далекой аравийской пустыне, цифровые фотоаппараты и видеокамеры — это типичные пациенты сервисов в отпускную пору. Именно поэтому устойчивым спросом пользуются фотоаппараты в пылевлагозащищенном корпусе, хотя нырять на большую глубину с ними все-таки не рекомендуется. Кроме того, если конструкция оптической системы представляет собой выдвигающийся из корпуса многосегментный «хобот», содержащий множество соединений, то высокой герметизации от такого устройства добиться невозможно.

Так что если ваш аппарат не обладает хотя бы минимальной степенью пыле- и влагозащиты, то стоит подумать о приобретении для него соответствующего чехла или даже водонепроницаемого бокса.

Самыми дешевыми средствами защиты являются универсальные пластиковые брызгозащитные чехлы-накидки, которые подходят практически ко всем фото- и видеокамерам. Другой вариант — универсальные герметичные водонепроницаемые пластиковые чехлы, предназначенные для защиты от воды и песка во время активного отдыха и спорта. В такие чехлы можно упаковать не только фото- или видеокамеру, но и мобильный телефон, портативную радиостанцию, КПК, смартфон, ноутбук и т.д.


Универсальные водонепроницаемые
пластиковые чехлы для фотоаппаратов

Подобные чехлы изготавливаются из высокопрочного термопластичного полиуретана и снабжаются запорными клипсами, что делает их абсолютно герметичными и предотвращает попадание внутрь воды, снега, пыли, грязи или песка. Пользоваться ими очень просто: нужно всего лишь повернуть клипсу вверх и открыть чехол или повернуть клипсу вниз и закрыть его. На российском рынке такие пластиковые чехлы предлагают компании Drypak, Camerashield и Aquapac.

Разумеется, недорогой универсальный водонепроницаемый пластиковый чехол или пластиковый бокс для подводной съемки защищает камеру, однако при этом сильно страдают как удобство пользования, так и качество снимков (пластик бокса или чехла пропускает свет заметно хуже, чем оптическое стекло). Однако стоимость таких пластиковых «мешков» довольно низкая — в пределах 1500 руб.

Более дорогие универсальные накидки, чехлы и боксы для фото- и видеоаппаратуры имеют окошко для объектива из высококачественного оптического стекла, благодаря чему качество снимков не ухудшается. Такие изделия предлагает у нас, например, компания Ewa-Marine. Ее подводные кофры занимают промежуточную нишу между надежными жесткими подводными боксами и несерьезными пластиковыми «мешками». Универсальные чехлы от Еwa-Marine подходят практически для всех видов компактных и зеркальных фотокамер с zoom-объективом или с фиксированным фокусным расстоянием (однако здесь уже стоит проверить по таблице соответствий, подходит ли чехол для вашей модели). Эти кофры выполнены из прочного гибкого полиэтилена, рассчитаны на длительное использование и позволяют вести съемку на глубине 10, 20 или даже 50 м (в зависимости от модели чехла), используя обычные встроенные или внешние вспышки (некоторые модели специально разработаны для фотокамер с надстраиваемой вспышкой). Управление фотоаппаратом здесь осуществляется непосредственно через гибкий материал тем или иным способом.


Подводные боксы для конкретных моделей

Однако такие чехлы не обеспечат вам того удобства, которое предоставляют специализированные водонепроницаемые боксы, рассчитанные на определенную модель фотоаппарата или видеокамеры. Ведь только при использовании специализированного бокса вам будут легко доступны все важные функции камеры. Однако тут пользователь сталкивается с двумя серьезными проблемами. Во-первых, даже самые дешевые специализированные водонепроницаемые боксы с разрешенной глубиной погружения всего до 2 м будут стоить 100-200 долл., что для недорогих «мыльниц» уже сравнимо с ценой самого аппарата. А боксы с поддержкой широкого диапазона функций и с разрешенной глубиной погружения до 40-50 м обойдутся значительно дороже самого фотоаппарата — в зависимости от модификации, комплектации и места приобретения их цена колеблется от 800 до 6000 долл. (ведь такие боксы должны иметь весьма сложную, изощренную механику для обеспечения взаимодействия со всеми органами управления и контроля камеры). Во-вторых, в продаже можно найти такие боксы только к распространенным моделям известных брендов. Если ваша фотокамера менее распространенной марки или модели, то купить или подобрать к ней такой бокс будет довольно сложно. Больше всего водонепроницаемых боксов выпускается для моделей компании Nikon, а затем по распространенности подобных аксессуаров следуют компании Canon и Sony. Найти же подходящий бокс для фотоаппаратов других компаний практически нереально.

Аналогичным образом обстоят дела с электронными импульсными осветителями (вспышками) для подводных съемок. Если наземные вспышки стоят 150-450 долл., то диапазон цен подводных вспышек — 500-3000 долл., и купить их у нас довольно сложно.

Специализированные подводные камеры

Рассказав о влагозащите и о водонепроницаемых боксах, нельзя не упомянуть о специализированных фото- и видеокамерах, предназначенных для подводной съемки. У этих камер зачастую необычный вид (например, вместо видоискателя у них специальный рамочный «прицел») или есть особые характеристики (например, они не имеют инфракрасного фильтра и позволяют снимать в почти полной темноте либо обладают особой спектральной чувствительностью). Однако именно такие камеры-амфибии для подводной съемки позволяют сделать впечатляющие снимки в столь необычной среде, как морские глубины.

Вода, даже прозрачная, содержит множество взвешенных частиц. Это приводит сразу к нескольким эффектам, которые нужно учитывать при съемке. Во-первых, вода избирательно пропускает зелено-голубую часть спектра и задерживает красную, так что цветная съемка без вспышки на глубине более 3-5 м практически бессмысленна. Общая освещенность с глубиной быстро падает, и, в зависимости от прозрачности воды, мы погружаемся в практически полную тьму уже через десяток-другой метров.

Второй эффект, очень неприятный для фотографа, — это обратное рассеяние. То есть при попытке осветить снимаемый объект взвешенные частицы рассеивают посылаемый свет в обратном направлении. Поэтому рекомендуется располагать вспышку как можно дальше от объектива (обычно это делается с помощью длинной штанги), чтобы оптические оси объектива и вспышки составляли как можно больший угол. При этом вспышка должна быть направлена на снимаемый объект и максимально к нему приближена, но, естественно, нельзя допускать, чтобы она случайно попадала в кадр.

И наконец, последняя сложность подводной съемки — это неравномерное экспонирование. За счет сильного поглощения красной части спектра предметы на снимке с удалением от фотографа будут приобретать заметный синий оттенок, при этом задний план будет значительно недоэкспонирован. Отсюда следует еще одна полезная рекомендация: почаще снимать в направлении снизу вверх, при этом на снимках за счет естественного освещения будет получаться красивый голубой фон.

До последнего времени одну из самых популярных систем для подводной съемки выпускала компания Nikon — пленочный фотоаппарат Nikonos V был классической базовой камерой для подводной съемки. Но сейчас эта серия уже снята с производства.

Кстати, стоимость подводного аппарата Nikonos с одной только вспышкой была сравнима со стоимостью хорошего комплекта профессиональной фотоаппаратуры с набором всевозможных объективов.

До сих пор можно купить недорогой подводный пленочный аппарат Canon AS-1 — это простая, компактная и легкая водонепроницаемая камера, позволяющая производить подводную съемку на глубине до 5 м, но ее использование в эру цифровой фотографии вряд ли разумно — никаких особых преимуществ по сравнению с вышеописанными цифровыми решениями он не дает.

Однако помимо традиционных пленочных решений сегодня активно развивается специализированная подводная цифровая фотография. Ведущим игроком на рынке компактных фотоаппаратов для подводной съемки является японская компания Sea&Sea, которая в свое время выпустила первую в мире специализированную, полностью интегрированную цифровую фотокамеру-амфибию AQUAPIX DX-3100.


Первая в мире специализированная,
полностью интегрированная цифровая
фотокамера-амфибия AQUAPIX DX-3100

Самодельная влагозащита

И наконец, нельзя не упомянуть о способах самостоятельной герметизации фото- и видеокамер, которые применяются некоторыми умельцами в случае крайней необходимости, когда других решений под рукой нет, а снимать надо. Например, цифровую камеру можно защитить от попадания пыли и влаги обычным автомобильным герметиком — формирователем прокладок (более аккуратно эту операцию можно выполнить с помощью прозрачного силиконового герметика). Если не требуется менять аккумуляторы и не нужно доставать карту памяти, то все щели можно аккуратно промазать этим герметиком, а входы-выходы временно «заглушить» пробками из того же быстро застывающего материала (при необходимости такую пробку всегда можно быстро вынуть). Возможно, это будет не очень долговечное и ненадежное решение, но по крайней мере оно может обеспечить хоть какую-то защиту вашей камере в условиях непогоды, сильной запыленности или в других экстремальных условиях съемки.

Степень защиты по IP

Способность того или иного оборудования безаварийно работать в условиях агрессивного воздействия окружающей среды (в том числе пыли, грязи, дождя, снега и других неблагоприятных климатических условий) является важнейшим фактором безопасности.

Поэтому при выборе и покупке любого прибора, работа которого предполагает установку в условиях повышенной влажности и загрязненности окружающей среды, необходимо учитывать соответствие его характеристик условиям места предполагаемой установки и потенциальной возможности применения в будущих условиях эксплуатации.

В настоящее время большинство производителей приводят степень защиты корпусов своих приборов в соответствие с нормами международного стандарта IP (International Protect).

IP — это международная система обозначения степени защиты электронных и электрических устройств от воздействия внешних факторов (пыли и/или жидкостей). В настоящее время норматив IP активно используется и в России (обозначения по IP закреплены ГОСТ 14254-96).

Этот стандарт сообщает нам о степени электробезопасности обслуживания приборов персоналом и степени собственной защиты внутренних компонентов от разрушительных внешних воздействий пыли и влаги.

Согласно принятой классификации, код маркировки выглядит как IРХХ, где ХХ — две цифры, обозначающие классы защиты. Первая цифра — это степень защиты от механических повреждений (от проникновения и воздействия твердых предметов и сухих частиц — пылезащищенность), а вторая — это степень защиты от проникновения внутрь корпуса воды или каких-либо жидкостей (влагозащищенность). Если в спецификации на оборудование указан стандарт IР0X или IРX0, то это соответственно означает, что данное техническое средство не обеспечивает защиты от механических повреждений и пыли или от проникновения влаги.

Данный код можно найти в описании прибора, в документации к нему или на самом корпусе.

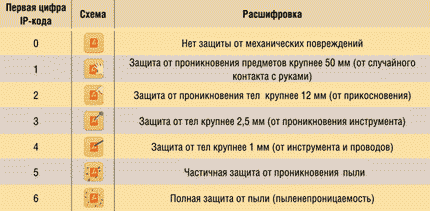

Расшифровка кода защиты от механических повреждений и пыли

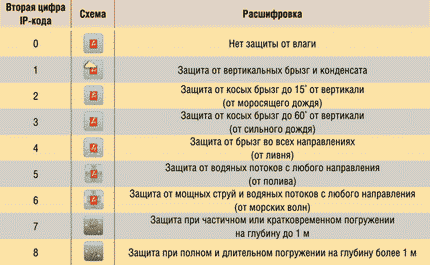

Расшифровка кода защиты от влаги

Автор:  Олег Татарников
Источник: Журнал "КомпьютерПресс 5'2007 (www.compress.ru)
