Скоростной отцеп-зацеп линя

Авторизация
admin

3 861 просмотр

Для скоростного отцепа линя уже много лет пользуемся не «чем придется», а специально разработанной конструкцией. Отцеп надежен и удобен в использовании.

Линь идущий от гарпуна прикреплен (привязан) к специально сделанному штырьку, который вставляется в отверстие надульника (гнездо). В надульнике выполнен поперечный паз (пропил) на глубину до середины отверстия. В паз западает поперечный стерженек (в данных, конкретных случаях это часть пружинки). Штырек представляет из себя ступенчатый цилиндрик с диаметрами 5\7; тонкий конец "спущен" клином. В нем также выполнен поперечный паз до средины диаметра. Больший диаметр штырька "оформлен" как ушко.

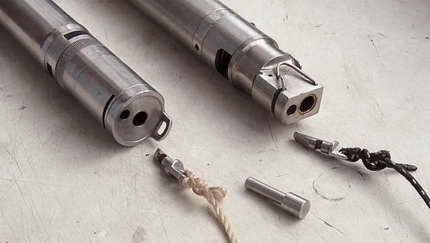

На фото передние части двух ружей оборудованные отцепами

Отцеп линя - привязка линя к ружью

На левом паз выполнен в виде кольцевой проточки в надульнике (закрыто кожухом) и в него вложено пружинное кольцо из проволки Ф1,2.

На правом «лишний» металл срезан с трех сторон. Пружинка самодельная из нержевеющей проволки.

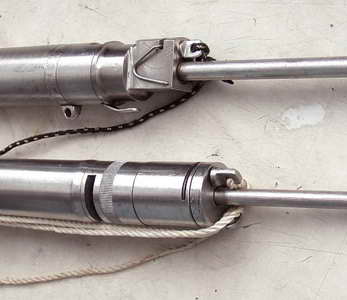

В снаряженном состоянии

Отцеп линя - привязка линя к ружью

Работа.

Штырек втыкается в гнездо, клином отжимает пружинку вверх, входит до упора. Пружинка фиксирует штырек западая в его паз. При попытке вытянуть штырек, пружинка упирается в стенку пропила в надульнике и не пускает его. Т.е. штырек держит не заделка пружинки, а стенка - пружинка работает на срез. Срезать в двух местах одновременно стальную проволку Ф1,2 задача не простая...

Для отстыковки штырек за выступающее ушко поворачивается на 90 градусов в любую сторону и извлекается. Отстыковка\пристыковка делается одной рукой, как правило, гарпун при этом в ружье отсутствует. Процесс занимает доли секунды, даже в толстых перчатках.

Привязка линя

Конечно, в трехпалых 8-мм перчатках не слишком удобно обходиться со штырьком, но удобней чем, например, с карабином. Для отстыковки, нужно всего лишь суметь повернуть ушко на четверть оборота и потянуть за линь. Для подстыковки, просто, вставить штырек в гнездо и надавить на него. Для удобства, можно увеличить размер ушка, но практика показывает, что, даже 7 мм ушка достаточно. Дополнительно помогает удерживать штырек привязочная петля и узелки...

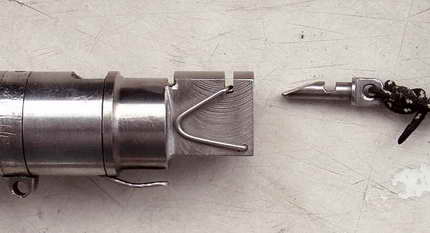

Конструкция более подробно

Отцеп линя - привязка линя к ружью

Использование.

1. Съем рыбы протаскиванием шнура. Диаметр штырька примерно равен диаметру гарпуна и легко проскакивает в отверстие.

Сначала на кукан, затем отстыковка, продергивание насквозь и пристыковка.

2. Вытаскивание из-под коряг. Часто бывает удобнее отстыковаться и вытащить стрелу, чем тянуть за линь.

Основным достоинством этой системы, наряду с надежностью, является очень быстрая отстыковка\пристыковка одной рукой, при этом вторая рука может "штатно" держать ружье за рукоятку...

Если используется катушка, то ее карабин цепляется за петлю привязки к штырьку. При этом штырек может не втыкаться в гнездо, он не мешает на лине.

Возможны различные конструктивные исполнения элементов и место установки отстыковывателя. Например, штырек можно сделать из куска электрода, расплющив конец и просверлив отверстие для привязки, а гнездо можно сделать вклеив металлическую трубочку подходящего размера в рукоятку.

Пружина - по месту, как получится удобней. Упругость проволки не имеет особого значения, т.к. ее ход не велик (пара мм).

Пример использования отцепа при использовании амортизатора

4

Медицинская трубка с приклееным силиконовым клеем конусом от шариковой авторучки. Конус установлен со стороны гарпуна и позволяет амортизатору аккуратно и свободно проходить через отверстие.

Для самодельных ружей установка подобного отцепа не представляет особой ложности, главное найти самое удобное место для него.

Для готовых (покупных) ружей установить эту систему сложней, но при желании, можно найти место и способ крепления гнезда, например, на основе металлической трубки...



Сергей Пигалов (Карлсон)
г. Ульяновск

Авторизация


5 Комментариев


Рекомендуемые комментарии

В нашем государстве патентовать изобретение имеет смысл, если кто-то будет его [b]использовать и платить[/b]. Иначе, придётся платить государству за охрану приоритета, и чем дальше, тем больше...
Буду рад, если кто-то воспользуется этой проверенной конструкцией и помянет добрым словом... К примеру, как случилось с
http://apox.ru/weapon/gunopit/1135-zadelka-linya-v-prodolnyj-propil
СП

Поделиться этим комментарием


Ссылка на комментарий
[quote name="Владимир new"]А не проще коновязным узлом пользоваться?[/quote]
Сделать, конечно, проще, а вот пользоваться - вряд ли...

Поделиться этим комментарием


Ссылка на комментарий
Катушку куда девать? Мне без катушки и 20метров линя никак, + ну очень будет обидно если сомик в 50кг свалит из-за этой приспособы, а меньшую рыбу -проще один удлиненный флажок.ИМХА
Добавлю-веса это на кончике ружья добавит как целый наконечник.

Поделиться этим комментарием


Ссылка на комментарий
