НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «МАШПРОЕКТ»

Ружье „КАТРАН" для подводной охоты и спортивной стрельбы

ПАСПОРТ РПОС.00.00 ПС

1991 г.



1. НАЗНАЧЕНИЕ

Пневматическое ружье «Катран» предназначено для подводной охоты и спортивной подводной стрельбы.

Ружье изготовлено из высококачественной нержавеющей стали и полиамидной пластмассы с применением новых конструктивных и технологических решений.

Ружье надежно работает в любой акватории и рассчитано на длительный срок эксплуатации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Тип .............................................пневматическое, безрасходное

2.2. Максимальное давление начальной закачки, кг/см2, не более.........25

2.3. Дальность полета гарпуна под водой, м, не менее.........................5

2.4. Дальность поражения цели м, не менее.......................................4

2.5. Длина ружья, мм.................................................................680

2.6. Ход поршня, мм...................................................................580

2.7. Масса ружья, кг..................................................................1,4

2.8. Масса гарпуна, кг...............................................................0,31

2.9. Дальность стендовой стрельбы, м............................................10

ПРИМЕЧАНИЕ: НПО «Машпроект» готовит к выпуску другие модификации ружья, отличающиеся длиной, массой и характеристиками стрельбы.

3. КОМПЛЕКТНОСТЬ

В комплект поставки входят:

  • Ружье..........................1 шт.
  • Чехол..........................1 шт.
  • Насос...........................1 шт.
  • Зарядное устройство.......1 шт.
  • Ключ............................1 шт.
  • Запасные части...............1 комплект.
  • Паспорт.........................1 шт.
  • Этикетка.......................1 шт.

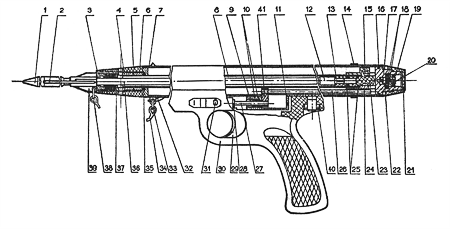

Ружье для подводной охоты КАТРАН
Рис.1 Устройство ружья
1 — наконечник, 2 — флажок наконечника, 3 — втулка передняя, 4 — втулка надульника, 5 — колпачок, 6 — втулка распорная, 7 — ресивер 8 — ствол, 9 — футорка, 10 — кольцо уплотни¬тельное, 11 — коробочка, 12 — втулка гидроударная, 13 — цанга, 14 — хомут линь-сбрасывате¬ля, 15 — шептало, 16 — кольцо уплотнительное, 17 — корпус пускового механизма, 18 — про¬кладка, 19 — кольцо уплотнительное, 20 — корпус обратного клапана, 21 — колпачок, 22 — об¬ратный клапан, 23 — поршень, 24 — ось, 25 — кольцо уплотнительное, 26 — тяга, 27 — шток, 28 — винт регулировочный, 29 — курок, 30 — рукоятка, 31 — предохранитель, 32 — крючок, 38 — серьга, 34 — линь, 85 — кольцо уплотнительное, 36 — гарпун, 37 — втулка ударная, 88 — серьга, 39 — стабилизатор, 40 — гайка, 41— сухарик.

4. УСТРОЙСТВО РУЖЬЯ

Ружье состоит (см. рис. 1) из ресивера (7), ствола (8), поршня (23), спускового механизма, надульника и гарпуна (36).

К ресиверу крепятся ручка (30) с курком (29) и линь-сбрасыватель (14).

Поршень в стволе уплотняется резиновыми кольцами (25).

Зацеп и удержание поршня осуществляется цилиндрическим шепталом (15) спускового механизма.

Гарпун удерживается в поршне разжимной цангой (13).

Центровка гарпуна поршнем и подвижным стабилизатором (39), вставленным в переднюю втулку (3) надульника, обеспечивает максимальную прицельную точность.

5. ЗАКАЧКА РУЖЬЯ ВОЗДУХОМ

5.1. Закачку ружья воздухом производить при незаряженном (свободном) положении поршня.

5.2. Снять задний колпачок (21).

5.3. Завернуть насос в корпус спускового механизма (17) до упора, обеспечив уплотнение кольцом (19).

5.4. Накачать воздух в ресивер до давления не более 25 кг/см2. Давление закачки определяется следующим образом:

вставить гарпун в поршень и упереть его в чашу весов через деревянную подставку. Показание весов в момент начала движения гарпуна будет соответствовать давлению воздуха в ресивере, т. к. площадь поршня равна 1 см2.

5.5. При избыточной закачке — вывернуть насос и нажать на прокладку (18) обратного клапана (22) закругленным стержнем (проволокой).

5.6. Одеть задний колпачок.

5.7. Одноразовая закачка сжатым воздухом обеспечивает длительную эксплуатацию ружья без дополнительной подкачки.

6. ЭКСПЛУАТАЦИЯ РУЖЬЯ

ВНИМАНИЕ! Стрельбу из ружья производить только в воде. Стрельба на воздухе приводит к поломке ружья.

6.1. Зарядка ружья.

6.1.1. Заряжать ружье следует только в воде гарпуном вниз.

6.1.2. Вставить гарпун в поршень. Вставить стабилизатор гарпуна (39) в переднюю втулку (3).

6.1.3. Зарядку ружья производить при помощи штатного зарядного устройства, одетого на наконечник гарпуна.

6.1.4. Выжать курок до упора и гарпуном ввести поршень в корпус спускового механизма.

Когда поршень упрется в стенку корпуса, резко отпустить курок.

Поршень должен удерживаться шепталом спускового механизма.

6.1.5. Для проверки надежности зацепления и удержания поршня произвести несколько продольных колебаний гарпуна, удерживая его зарядным устройством. Убедившись в надежности зацепления, снять зарядное устройство с гарпуна.

6.2. Крепление и укладка линя (34).

6.2.1. Укладку линя проводить при вставленном стабилизаторе гарпуна в переднюю втулку.

6.2.2. Надежно привязать один конец линя к серьге ресивера (33).

6.2.3. Уложить линь в выемку вилки сбрасывателя, расположенную ближе к ресиверу, и далее на крючок (32) ресивера и т. д.

Последний виток уложить в выемку вилки, удаленную от ресивера.

После укладки второй конец линя укрепить к серьге стабилизатора (38).

При укладке линя необходимо учесть его растяжение при намокании в воде. Провисание линя не допускается.

подводное ружье КАТРАН
Рис.2 Схема установки зарядного устройства

6.2.4. Зафиксировать линь-сбрасыватель (14) в необходимом положении на ресивере.

6.3. Флажок наконечника (2) гарпуна расположить между крыльями стабилизатора.

6.4. При нажатии на курок шептало спускового механизма разворачивается и освобождает поршень, происходит выстрел.

6.5. При стрельбе гарпун не должен вылетать из воды, так как при этом возможен обрыв линя.

6.6. Уменьшение силы боя регулируется поворотом переднего колпачка (5) путем частичного перекрытия отверстий выхода ствольной воды из надульника.

6.7. Если заряженное ружье извлекалось из воды, то дальнейшая стрельба разрешается только после удаления воздуха из ствола. В противном случае возможна поломка поршня.

Удаление воздуха из ствола осуществляется в воде при вертикальном расположении ружья (гарпуном вверх) до полного исчезновения пузырьков.

6.8. После окончания стрельбы разрядить ружье в воде выстрелом.

7. МЕРЫ БЕЗОПАСНОСТИ

7.1. Не превышайте закачку ружья воздухом более 25 кг/см2.

7.2. Не заглядывайте в надульник при закаченном ружье.

7.3. Не направляйте заряженное ружье в сторону людей.

7.4. Не допускайте стрельбы на воздухе.

7.5. При перерывах в стрельбе ставьте ружье на предохранитель (31).

7.6. При изношенном поршне дальнейшая эксплуатация ружья запрещается, т. к. может произойти самострел.

7.7. Не допускайте самострела за счет неправильной регулировки винта (28) курка.

7.8. Разборку ружья производите после стравливания воздуха из ресивера.

7.9. Транспортировка заряженного ружья не разрешается.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Смазка.

8.1.1. Периодически, не менее 2 раз в год, необходимо проводить профилактическую смазку узлов бытовым машинным маслом, предварительно стравив воздух из ресивера.

8.1.2. Снять рукоятку, отвернув две гайки (40) штатным ключом.

8.1.3. Смазать кольца (10) и шток (27) спускового механизма.

8.1.4. Вынув поршень, залить 10 г масла в полость ствола, смазать поверхность поршня, канавки и уплотнительные кольца.

8.2. Регулировка спускового механизма.

8.2.1. Снять рукоятку.

8.2.2. Регулировочным винтом (28) корректировать холостой ход спускового курка. Завернутый регулировочный винт обеспечивает длинный спуск. Излишне вывернутый регулировочный винт может привести к самострелу.

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Наименование неисправности Вероятная причина Метод устранения
Происходит утечка воздуха из ствола. Износились резиновые кольца поршня ружья (25). Заменить резиновые кольца.
Происходит утечка воздуха из-под надульника. Ослаблено крепление втулки надульника (4), которая через распорную втулку (6) разжимает уплотнительное кольцо (35). Завернуть втулку надульника.
Происходит утечка воздуха из-под штока (27). Износились резиновые кольца (10) в коробочке (11). Слегка завернуть футорку (9).
Происходит утечка воздуха из-под штока (27). Повреждена поверхность уплотняемой части штока. Полировать поверхность штока или заменить шток.
Происходит утечка воздуха в обратном клапане (22) Не зажат винт клапана (20). Завернуть винт клапана.
Происходит утечка воздуха в обратном клапане (22) Повреждены прокладки (18). Заменить прокладки.
Происходит утечка воздуха из-под корпуса спускового механизма. Повреждено кольцо (16). Заменить кольцо.
Насос не закачивает воздух. Износились резиновые кольца поршня насоса. Заменить кольца.
Насос не закачивает воздух. Не обеспечено уплотнение между насосом и ружьем. Завернуть до упора насос, обеспечив уплотнение.
Не закачивается ружье. Разгерметизация ружья. Проверьте предыдущие пункты.
Нет возврата спускового курка (29). Сильно завернута футорка (9) уплотнения штока (27). Недостаточная закачка ружья. Футорку слегка отвернуть, обеспечивая герметизацию штока. Подкачать насосом (давление не более25 кг/см2)
Нет зацепления и удержания поршня. Износился поршень, излишне вывернут регулировочный винт курка (28). Вывернулся шток из сухарика (41). Заменить поршень. Завернуть винт в курок Завернуть шток до Упора
Ход поршня в стволе затруднен. Частичное вспучивание наружной поверхности поршня вследствие нарушения условий эксплуатации. Опилить часть вспученной поверхности поршня.
Выпадает гарпун из поршня, Износилось центральное отверстие поршня. Разжать цангу (13) гарпуна.
Заклинивает стабилизатор на цанге гарпуна; Износилась гидроударная втулка (12). Заменить гидроударную втулку*

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует безотказную работу ружья в течение 24 месяцев со дня продажи магазином при условии правильной эксплуатации.

По вопросам гарантийного ремонта, а также с отзывами и пожеланиями обращайтесь по адресу: 327018, г. Николаев, пр. Октябрьский, 42а, Научно-производственное объединение «Машпроект»:
