Как-то, длинным зимним вечером, перебирая свою охотничью снарягу, я нарвался на такой наконечник - фото 1,который был мне подарен по случаю, но не использовался, так как его передняя часть (боек) по диаметру меньше длины оси флажков, что не есть хорошо, да и флажки длинные, не фиксируемые, хромированные - думал будут конкретно бликовать в воде - фото 2.

nak_new_01

самодельный наконечник

Решил его переделать. Во-первых сделал съемный боек (видна только резьба, сам боек не показываю, так как его конструкция многократно описывалась в интернете и популярной литературе). Далее взялся за конструкцию фиксированных флажков.

Конструкция по фото 3 отпала сразу из-за сложности изготовления, не надежности сработки, особенно на глинистых и песчаных грунтах.

самодельный наконечник



После того, как перемерил размеры внутренней резьбовой части наконечника (16 мм) и резьбы гарпуна (11 мм, фото 4) родилась следующая идея - поместить внутрь задней части наконечника маленький магнит (отлично подошел кусочек от магнита датчика Холла какого-то ВАЗа), так как основание наконечника из нержавейки, а флажки стальные - все должно было заработать.

самодельный наконечник

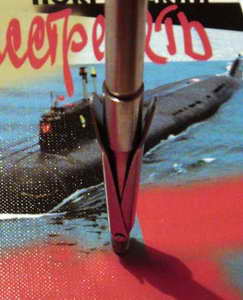

Магнит закрепил каплей силикона. Конструкция заработала на УРА - фото 5 в свободном положении, фото 6 - удар об книжку. Раскрытие флажков гарантирует отогнутость их верхушек.

самодельный наконечник

самодельный наконечник

Может быть эта идея не нова - но до сегодняшнего дня подобного я не видел.
